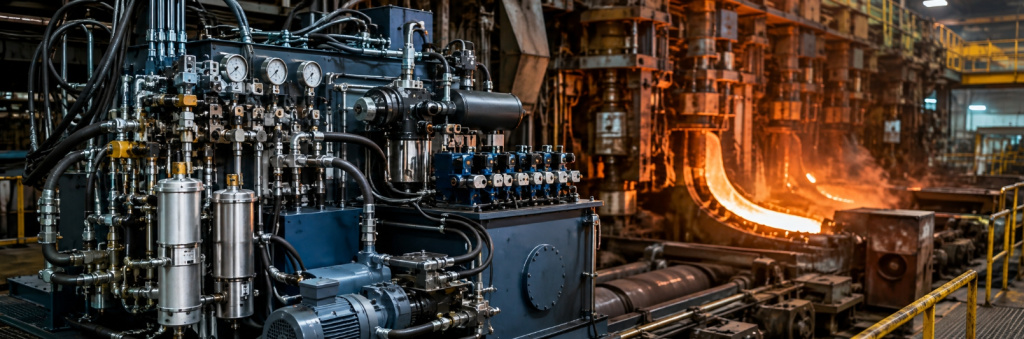

Модернизация гидросистемы вертикальной МНЛЗ

Вертикальные машины непрерывного литья заготовок относятся к ранним промышленным конструкциям МНЛЗ. На части металлургических предприятий такие машины продолжают работать и сегодня, в том числе при производстве заготовок крупного сечения и специальных марок стали. Одна из типичных проблем оборудования этого поколения - гидравлический привод, построенный на аппаратуре и схемных решениях, рассчитанных на условия эксплуатации 1960-1970-х годов.

Даже при сохранении механической части машины дальнейшая эксплуатация старой насосно-аккумуляторной станции, гидроблоков и исполнительных гидроцилиндров постепенно усложняется из-за износа оборудования и ограниченной доступности компонентов. В такой ситуации модернизация гидросистемы становится отдельной инженерной задачей, а не простой заменой одного агрегата на новый.

Какие узлы МНЛЗ зависят от гидравлического привода

Гидросистема вертикальной МНЛЗ может обслуживать несколько групп технологических механизмов: кантователи, подъемно-промежуточные столы, кабины газовой резки, отводящие клети и другие исполнительные устройства. Поэтому реконструкция обычно затрагивает не только насосно-аккумуляторную станцию, но и гидроблоки управления, гидроцилиндры, трубопроводы и существующую систему управления.

Чем больше элементов старой системы предполагается сохранить, тем сильнее новая аппаратура должна быть согласована с их рабочими параметрами. Именно это и определяет глубину модернизации.

Почему старую гидросистему нельзя просто заменить новой станцией

Гидросистемы ранних вертикальных МНЛЗ проектировались на сравнительно небольшие рабочие давления. Для рассматриваемого варианта исходная система рассчитана на диапазон порядка 30-50 бар. Современная гидравлическая аппаратура позволяет строить системы с существенно более высоким рабочим давлением, однако простое повышение давления в существующей системе недопустимо: гидроцилиндры, трубопроводы и соединения должны быть рассчитаны на новые нагрузки.

Поэтому при модернизации возникает принципиальный выбор: сохранить существующий уровень давления и большую часть исполнительного оборудования либо перейти на гидросистему высокого давления с более глубокой реконструкцией.

Вариант модернизации с сохранением давления 50 бар

Первый вариант предусматривает замену насосно-аккумуляторной станции и гидравлической аппаратуры при сохранении рабочего давления около 50 бар. Если существующие гидроцилиндры и трубопроводы находятся в удовлетворительном техническом состоянии, их можно оставить в составе системы.

В этом случае новая станция и гидроблоки проектируются под параметры действующего гидропривода. Объем вмешательства в оборудование МНЛЗ уменьшается, но новая система остается связана с ограничениями существующих исполнительных механизмов и трубопроводов.

Переход гидросистемы МНЛЗ на давление 250 бар

Второй вариант предполагает переход на рабочее давление до 250 бар. Такая модернизация затрагивает значительно большую часть гидропривода: существующие гидроцилиндры и трубопроводы, рассчитанные на низкое давление, должны быть заменены оборудованием, соответствующим новым рабочим параметрам.

Одновременно меняются насосно-аккумуляторная станция и гидроблоки управления. По сути, речь идет уже не о локальной замене устаревшей аппаратуры, а о комплексной реконструкции гидравлической части машины.

Что определяет выбор между 50 и 250 бар

Сравнивать два варианта только по стоимости новой насосно-аккумуляторной станции неправильно. Необходимо оценивать состояние гидроцилиндров, трубопроводов, соединений, гидроблоков и возможность их дальнейшей эксплуатации. При сохранении давления 50 бар объем замены обычно меньше, но новая аппаратура остается привязана к параметрам существующей системы.

Переход на 250 бар требует более глубокой реконструкции, зато гидропривод можно проектировать как новую систему с едиными рабочими параметрами. Окончательное решение принимается после технического обследования действующего оборудования.

Что может входить в модернизацию гидропривода вертикальной МНЛЗ

Объем реконструкции определяется конкретной машиной, но может включать замену насосно-аккумуляторной станции, гидроблоков управления кантователями, кабинами газовой резки, подъемно-промежуточными столами и отводящими клетями. При переходе на повышенное рабочее давление дополнительно рассматривается замена исполнительных гидроцилиндров и трубопроводной системы.

Отдельно оценивается система управления. Новая гидравлическая аппаратура должна быть согласована с существующей логикой работы технологических механизмов либо включена в модернизированную систему управления МНЛЗ.

С чего начинать реконструкцию гидросистемы МНЛЗ

Первый этап - обследование существующей системы. Необходимо определить рабочие давления и расходы, состояние насосной станции, гидроцилиндров и трубопроводов, состав действующей аппаратуры и фактические алгоритмы работы механизмов. После этого можно сравнивать варианты модернизации не только по стоимости отдельных компонентов, но и по объему монтажных работ, необходимости замены исполнительных механизмов и возможности использовать существующую инфраструктуру.

Для старых вертикальных МНЛЗ такой анализ особенно важен: две внешне похожие машины могут существенно различаться по сохранившейся гидравлической схеме, составу оборудования и степени предыдущих реконструкций. Примеры разработанных и модернизированных гидросистем для прокатного, сталеплавильного, литейного и другого металлургического оборудования представлены в разделе «Реализованные проекты для металлургии».
