Последовательная сборка фильтров

Достаточно часто возникает необходимость собрать многоступенчатую систему очистки сжатого воздуха от влаги, компрессорного масла и твердых частиц.

Для последовательной сборки 2-х и более фильтров необходимо использовать в промежутке между ними коллекторы типа 17_40.

Использование коллекторов необходимо, чтобы обеспечить возможность беспрепятственного снятия стаканов фильтров для замены фильтр элементов в процессе эксплуатации.

Состав блока фильтров, представленного на фото:

• 17301B.C—фильтр 50 мкм
• 17301B.B—фильтр 20 мкм
• 17301B.A—фильтр 5 мкм
• 17340—коллектор (2 шт.)
• 17360—комплект сборочный (2 шт.)

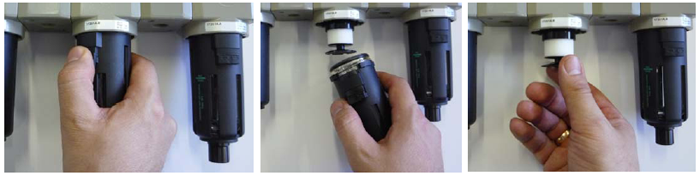

Снятие стакана на фильтре            Снятие сменного фильтр элемента

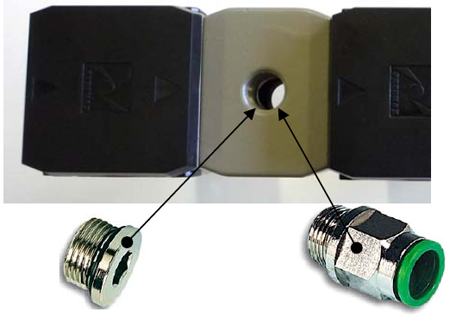

В коллекторах будут иметься отверстия, которые можно использовать для подвода сжатого воздуха с разной степенью очисти потребителям или каналы глушатся резьбовой заглушкой.
Заглушка с уплотнительным кольцом - 107M

Фитинг цанговый мод.01 под полимерную трубку

Для монтажа на стену можно дополнить комплект монтажными кронштейнами модель 17_50.
