Стандарт CETOP (ISO 4401): типоразмеры монтажных поверхностей гидравлических клапанов
При подборе гидрораспределителей, клапанов и монтажных плит используются обозначения CETOP 03, CETOP 05, CETOP 07, CETOP 08 и CETOP 10. Они позволяют определить типоразмер монтажной поверхности и проверить геометрическую совместимость устанавливаемой гидроаппаратуры с плитой.
Однако совпадение обозначения CETOP само по себе не означает, что любые два изделия полностью взаимозаменяемы. Помимо монтажной поверхности необходимо учитывать гидравлическую схему, состав каналов, рабочее давление, расход, крепеж и другие параметры конкретного оборудования.
Что означает стандарт CETOP в гидравлике
В промышленной гидравлике обозначение CETOP применяется для идентификации типоразмера стандартизированной монтажной поверхности гидравлических клапанов.
Монтажная поверхность — это сопрягаемая плоскость клапана и плиты, на которой расположены:
- гидравлические каналы;
- отверстия для крепежа;
- уплотнения;
- дополнительные линии управления и дренажа, если они предусмотрены конструкцией.
В каталоге ПНЕВМАКС используются обозначения CETOP 03, 05, 07, 08 и 10. Для каждого типоразмера приведена собственная схема расположения каналов и крепежных отверстий.
CETOP и ISO 4401: обозначение и стандарт монтажной поверхности
Обозначение CETOP широко используется в технических каталогах и при коммерческом подборе гидроаппаратуры. Нормативные размеры монтажных поверхностей четырехлинейных гидрораспределителей определяет стандарт ISO 4401.
ISO 4401:2005 устанавливает размеры и другие данные монтажных поверхностей, необходимые для обеспечения взаимозаменяемости четырехлинейных гидравлических распределителей.
Таким образом:
- CETOP 03, 05, 07, 08 или 10 — привычное обозначение типоразмера;
- ISO 4401 — стандарт, устанавливающий геометрию соответствующей монтажной поверхности.
В технической документации может приводиться более полное обозначение, например ISO 4401-03 с дополнительными цифрами, уточняющими конкретное исполнение поверхности.
Типоразмеры CETOP 03, 05, 07, 08 и 10
В каталоге гидравлических монтажных плит ПНЕВМАКС приведено следующее соответствие типоразмеров CETOP и условных проходов:
| Типоразмер монтажной поверхности | Обозначение в каталоге ПНЕВМАКС | Основные рабочие каналы | Дополнительные каналы |
|---|---|---|---|
|
CETOP 03 |
Ду6 |
P, T, A, B |
В зависимости от исполнения |
|
CETOP 05 |
Ду10 | P, T, A, B |
В отдельных исполнениях X, Y |
|
CETOP 07 |
Ду16 |
P, T, A, B |
X, Y и другие линии в зависимости от конструкции |
|
CETOP 08 |
Ду25 | P, T, A, B |
X, Y и дополнительные линии в зависимости от исполнения |
|
CETOP 10 |
Ду32 | P, T, A, B |
Дополнительные линии по конструкции оборудования |
Схемы монтажных поверхностей для этих пяти типоразмеров, включая расположение каналов и крепежных отверстий, приведены в каталоге ПНЕВМАКС.
Важное уточнение
Обозначения Ду6, Ду10, Ду16, Ду25 и Ду32 используются в каталоге как практическое соответствие типоразмеров гидроаппаратуры.
Их нельзя трактовать как:
- точный диаметр каждого канала;
- размер присоединительной резьбы;
- гарантированное проходное сечение конкретного клапана;
- значение максимального расхода.
Размеры каналов, внешних портов и допустимый расход необходимо проверять по документации конкретной плиты или клапана.
Что определяет типоразмер монтажной поверхности CETOP
Стандартизированная монтажная поверхность определяет прежде всего геометрию сопряжения гидроаппаратуры и плиты:
- расположение каналов;
- взаимное положение отверстий;
- расположение крепежа;
- места установки уплотнений;
- ориентацию клапана относительно плиты.
Основными каналами четырехлинейной гидроаппаратуры являются:
- P — напорная линия, по которой рабочая жидкость поступает от насоса;
- T — сливная линия, по которой рабочая жидкость возвращается в бак;
- A и B — рабочие линии, соединяемые с исполнительным механизмом.
В зависимости от конструкции оборудования могут присутствовать дополнительные каналы:
- X — линия внешнего управления;
- Y — линия слива управления;
- L — дренажная линия.
Состав дополнительных каналов нельзя определять только по номеру CETOP. Его необходимо проверять по монтажному чертежу конкретного изделия.
Типоразмер монтажной поверхности не задает все рабочие характеристики клапана или плиты.
Обозначение CETOP само по себе не определяет:
- максимальное рабочее давление;
- допустимый расход;
- схему распределения потоков;
- тип управления клапаном;
- материал корпуса или плиты;
- размер внешних резьбовых портов;
- расположение внешних присоединений;
- количество монтажных мест;
- допустимое количество компонентов в модульном пакете;
- габаритные размеры изделия.
Например, в каталоге ПНЕВМАКС одноместные плиты одного типоразмера CETOP могут различаться расположением портов, наличием каналов X, Y и L, размером присоединительной резьбы, материалом и рабочим давлением.
Применение монтажных поверхностей CETOP
Стандартизированные поверхности применяются при установке:
- гидрораспределителей;
- клапанов давления;
- регуляторов расхода;
- обратных клапанов;
- модульной гидроаппаратуры;
- пропорциональных клапанов;
- плит-заглушек;
- переходных плит и адаптеров;
- плит-проставок с дополнительными отводами;
- плит для подключения реле давления.
В зависимости от конструкции гидросистемы аппаратура может устанавливаться:
- на одноместную монтажную плиту;
- на многоместную плиту;
- на модульную плиту;
- в пакет с промежуточными клапанами и плитами-проставками;
- через переходную плиту между разными типоразмерами.

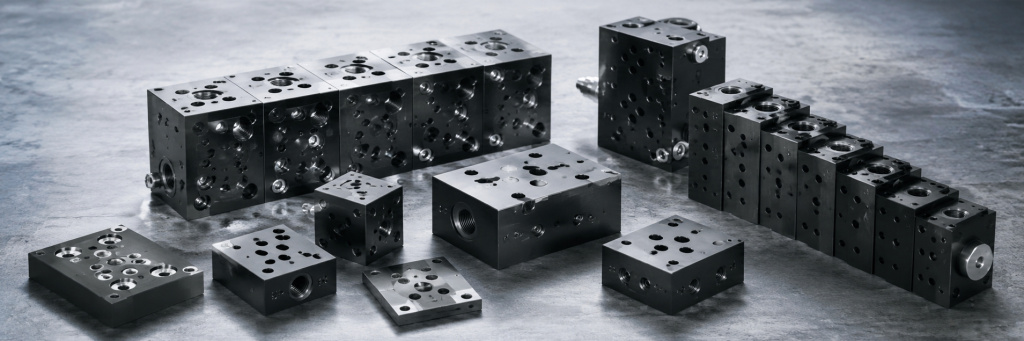

Каталог ПНЕВМАКС включает одноместные и многоместные плиты, модульные исполнения, плиты-заглушки, переходники, плиты с отводами и плиты для реле давления.
При модульном монтаже несколько компонентов устанавливаются последовательно между основной монтажной плитой и гидрораспределителем. Каналы соседних элементов совмещаются, а соединение герметизируется уплотнительными кольцами.
Такой пакет может включать:
- регуляторы расхода;
- клапаны давления;
- обратные клапаны;
- дроссели;
- плиты с отводами;
- плиты для реле давления;
- другие модульные элементы.
Размеры крепления четырехлинейных модульных клапанов и распределителей типоразмеров 02, 03, 05, 07, 08 и 10 устанавливает стандарт ISO 7790:2013.
При сборке модульного пакета недостаточно проверить только обозначение CETOP. Необходимо также учитывать:
- схему каждого элемента;
- направление прохождения каналов;
- наличие линий X, Y и L;
- расположение дросселирования или обратного клапана;
- допустимые давление и расход;
- комплект и длину крепежа;
- ориентацию компонентов.
Совместимость и взаимозаменяемость гидроаппаратуры CETOP
Одинаковый типоразмер CETOP подтверждает соответствие базовой геометрии монтажной поверхности, но не гарантирует полной функциональной взаимозаменяемости оборудования.
Два клапана одного типоразмера могут различаться:
- гидравлической схемой;
- пропускной способностью;
- допустимым давлением;
- типом управления;
- составом дополнительных каналов;
- электрическими характеристиками;
- габаритами корпуса;
- положением разъемов и органов регулировки.
Поэтому замена оборудования только по обозначению CETOP 03 или CETOP 05 без проверки остальных параметров недопустима.
Как подобрать монтажную плиту CETOP
Подбор следует начинать с документации устанавливаемого клапана или другого элемента гидроаппаратуры.
Необходимо последовательно проверить следующие параметры.
1. Типоразмер монтажной поверхности
Обозначение клапана и плиты должно совпадать: например, клапан CETOP 03 устанавливается на поверхность CETOP 03.
При несовпадении типоразмеров может использоваться переходная плита, если такое решение допускается параметрами гидросистемы.
2. Назначение плиты
Следует определить, какая конструкция требуется:
- одноместная;
- многоместная;
- модульная;
- плита-заглушка;
- переходник;
- плита с отводами;
- плита для реле давления.
3. Схема каналов
Необходимо проверить:
- наличие каналов P, T, A и B;
- дополнительные линии X, Y и L;
- внутренние соединения или заглушение каналов;
- соответствие гидравлической схеме системы.
4. Расположение внешних портов
На одноместных и многоместных плитах присоединительные отверстия могут располагаться:
- сбоку;
- снизу;
- на задней панели;
- с нескольких сторон.
Расположение выбирают с учетом компоновки оборудования и доступности трубопроводов для монтажа и обслуживания.
5. Рабочие параметры
Отдельно проверяются:
- максимальное давление;
- допустимый расход;
- размеры внешних портов;
- материал;
- масса и габариты;
- условия эксплуатации.
Эти характеристики относятся к конкретному изделию и не определяются только стандартом CETOP.
Ошибки при подборе монтажных плит и клапанов CETOP
Выбор плиты только по обозначению CETOP
Совпадение монтажного типоразмера не подтверждает соответствие гидравлической схемы, давления и расхода.
Смешение CETOP и размера резьбы
CETOP 03 или CETOP 05 не указывает размер внешнего резьбового присоединения. Плиты одного типоразмера могут иметь разные порты BSP.
Восприятие Ду как точного диаметра канала
Обозначения Ду6, Ду10 и другие не следует использовать вместо монтажного чертежа и технических параметров конкретного изделия.
Игнорирование дополнительных каналов
Отсутствие необходимой линии X, Y или L может сделать установку оборудования невозможной либо привести к неправильной работе клапана.
Подбор по внешним габаритам
Похожие по размеру клапаны могут иметь разные монтажные поверхности. Совместимость проверяется по стандарту и чертежу, а не по внешнему виду.
Использование переходника без проверки расхода
Переходная плита обеспечивает геометрическое сопряжение разных монтажных поверхностей, но не устраняет ограничения по проходным сечениям, давлению и расходу.
Что проверить перед установкой гидроаппаратуры CETOP
Обозначения CETOP 03, CETOP 05, CETOP 07, CETOP 08 и CETOP 10 используются для идентификации типоразмеров монтажных поверхностей гидравлических клапанов и плит. Стандартизация геометрии упрощает проектирование гидросистем, установку оборудования и подбор совместимых компонентов.
При этом CETOP определяет прежде всего монтажный интерфейс. Для корректного выбора необходимо дополнительно проверить:
- назначение плиты;
- гидравлическую схему;
- состав каналов;
- рабочее давление;
- допустимый расход;
- расположение и размер внешних портов;
- материал и условия эксплуатации.
При отсутствии полного обозначения оборудования монтажную плиту следует подбирать по техническому паспорту, чертежу монтажной поверхности или спецификации гидросистемы.
