В разделе представлены гидравлические системы и гидростанции, разработанные и изготовленные ПНЕВМАКС для лесопильного, плитного и мебельного производства. Реализованные проекты охватывают линии подачи брёвен, механизированные склады сырья, лущильные станки, прессы для ДСП, оборудование для сращивания и склеивания древесины.
Гидропривод перемещает и фиксирует заготовки, управляет прижимными механизмами, подачей сырья, рабочими органами станков и прессов. Система рассчитывается по усилиям, скоростям и последовательности операций конкретной машины.
Гидравлические системы для деревообрабатывающего оборудования
В деревообработке гидравлика применяется на участках приёмки и подачи сырья, распиловки, лущения, прессования, склеивания и дальнейшей обработки древесных материалов. Гидростанция может обслуживать один станок либо несколько механизмов технологической линии.
ПНЕВМАКС разрабатывает гидравлические системы под конструкцию оборудования и его цикл работы. При расчёте учитываются масса и размеры заготовок, усилия прижима, требуемая скорость перемещения и режим загрузки производства.
Гидроприводы подачи и поштучной выдачи брёвен
На лесопильной линии брёвна необходимо последовательно отделять от общей массы, перемещать и подавать к брусующим, лущильным или другим станкам. Гидропривод управляет подъёмными рычагами, отсекателями, накопителями и транспортирующими механизмами.

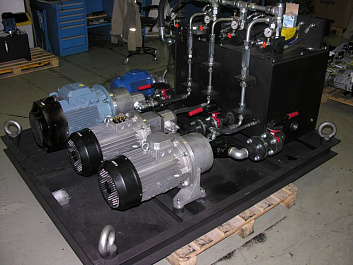

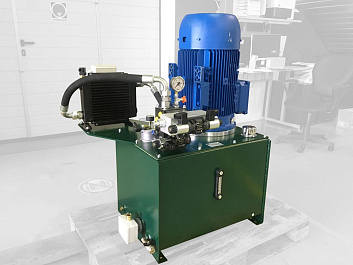

ПНЕВМАКС изготовила гидростанции для устройств поштучной выдачи брёвен. Система обеспечивает согласованную работу исполнительных механизмов и подачу сырья в ритме лесопильного потока.
Рабочий цикл определяется диаметром и длиной брёвен, конструкцией накопителя и производительностью последующего оборудования. При одновременной работе нескольких цилиндров учитывается последовательность их включения и фактический расход рабочей жидкости.
Стокерные полы и механизированные склады древесного сырья
Стокерный пол, или «живое дно», используется для хранения и равномерной выгрузки щепы, коры, опилок и другого сыпучего сырья. Подвижные элементы пола совершают возвратно-поступательные движения и направляют материал к следующему участку переработки.
ПНЕВМАКС разработала гидростанцию для привода стокерного пола деревообрабатывающей линии. Гидравлическая система управляет группой цилиндров и формирует последовательность движений, необходимую для перемещения материала.
При расчёте учитываются объём склада, свойства сырья, сопротивление сдвигу и вероятность неравномерной нагрузки на отдельные секции пола. Схема должна ограничивать давление при заклинивании механизма и обеспечивать контролируемый реверс.

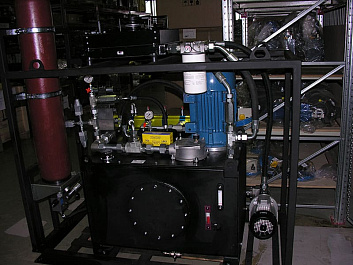

Гидросистемы лущильных и лесопильных станков
В лущильных станках гидравлика управляет прижимом чурака, перемещением суппорта, установкой ножа и вспомогательными механизмами. От согласованности движений зависит толщина шпона и устойчивость процесса лущения.

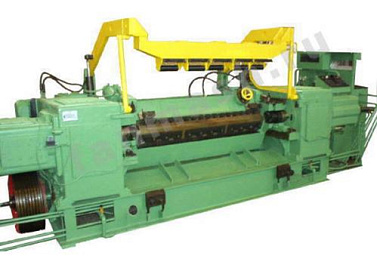

ПНЕВМАКС изготовила гидростанцию для станка лущения ЛУ 17-10. Агрегат обеспечивает питание исполнительных механизмов и подключается к системе управления станка.
Для станочного оборудования важны плавность перемещения, стабильность давления и сохранение скорости при изменении нагрузки. Фильтрация и температурный режим рабочей жидкости подбираются с учётом продолжительности смены и требований регулирующей аппаратуры.
Гидроприводы прессов для производства ДСП
При производстве древесно-стружечных плит гидропривод используется на этапах предварительного уплотнения стружечного ковра и горячего прессования. Прессующие элементы должны развивать заданное усилие и сохранять положение в течение технологической выдержки.
ПНЕВМАКС выполнила полную замену гидравлической системы многоэтажного горячего пресса ПР-6А. В состав работ вошли новая насосная станция, гидроблоки управления основными и этажными цилиндрами, контуры фильтрации, охлаждения и подпитки.
Для крупного пресса рассчитываются не только максимальное давление и суммарный расход. Учитываются порядок заполнения цилиндров, быстрый подвод, рабочее прессование, выдержка и возврат подвижных частей.
Подпрессовщики и оборудование формирования стружечного ковра
Перед горячим прессованием стружечный ковёр предварительно уплотняется. В подпрессовщиках гидроцилиндры изменяют положение прессующих роликов и создают усилие, необходимое для формирования слоя заданной толщины.
Гидравлическая система должна обеспечивать согласованное перемещение роликов и регулирование усилия по ширине ковра. Параметры привода задаются по конструкции подпрессовщика, числу рабочих валов и характеристикам формируемой плиты.
Работа гидропривода согласуется с подачей стружки и скоростью движения формирующего транспортёра. Изменение положения роликов не должно нарушать непрерывность технологического потока.
Оборудование для сращивания древесины
Прессы для сращивания соединяют деревянные заготовки по длине после нанесения клея и совмещения зубчатых шипов. Гидроцилиндры создают осевое усилие, необходимое для формирования прочного соединения.
ПНЕВМАКС разработала гидропривод двухканального автоматического пресса для сращивания древесины. Пока в одном канале выполняется набор заготовок, во втором проходит прессование.
При расчёте учитываются сечение ламелей, длина набираемого пакета, требуемое усилие и время выдержки. Гидравлическая система должна быстро переходить между рабочими операциями и удерживать давление без постоянной работы насоса на максимальной мощности.

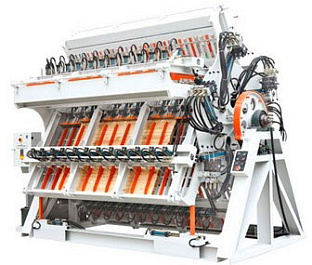

Гидравлические ваймы для мебельного производства
Ваймы используются для склеивания бруса, мебельного щита, дверных и оконных блоков, рам и фасадов. Заготовки выравниваются и прижимаются в нескольких направлениях до завершения схватывания клея.
Для гидравлической ваймы ПНЕВМАКС изготовила насосную станцию, обеспечивающую работу вертикальных и фронтальных прижимов. Регулирование давления позволяет настроить усилие под размеры и материал собираемого изделия.
Равномерность прижима особенно важна при работе с длинными заготовками. Гидравлическая схема должна исключать перекос пакета и сохранять давление в период выдержки.

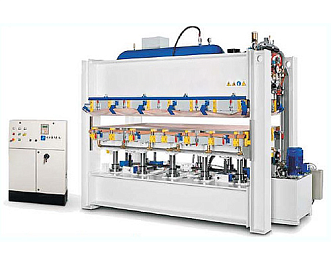

Гидростанции мембранно-вакуумных прессов
Мембранно-вакуумные прессы применяются для облицовки мебельных деталей плёнками, пластиками и другими листовыми материалами. Гидроцилиндры перемещают траверсу и создают усилие смыкания прессовой камеры.
ПНЕВМАКС разрабатывала насосные станции для прессов различного усилия. Система обеспечивает быстрый подвод плиты, рабочее прессование и ускоренный возврат после завершения цикла.
Производительность насосной установки определяется объёмом цилиндров и допустимым временем перемещения. Для рабочего хода и холостых перемещений могут использоваться разные режимы расхода и давления.
Гидросистема в составе деревообрабатывающей линии
На автоматизированных участках гидропривод связан с транспортёрами, датчиками положения и системой управления линии. Последовательность работы цилиндров задаётся технологическим циклом: приём сырья, разделение потока, позиционирование, прижим, обработка и передача на следующий участок.
До изготовления оборудования согласуются расположение гидростанции и гидроблоков, трассы трубопроводов, точки подключения исполнительных механизмов и перечень управляющих сигналов. Для линий с несколькими машинами дополнительно проверяется одновременность работы гидравлических контуров.
Функции гидропривода определяются конкретным участком производства. Для подачи брёвен приоритетны скорость и последовательность перемещений, для прессов — развитие и удержание усилия, для лущильных и обрабатывающих станков — плавность подачи и стабильность положения рабочих органов.
Модернизация гидравлики деревообрабатывающего оборудования
На деревообрабатывающих предприятиях эксплуатируются станки и прессы с гидравлическими системами, компоненты которых изношены или сняты с производства. Новая станция должна сохранить рабочую циклограмму машины и быть совместимой с существующими цилиндрами, трубопроводами и автоматикой.
Перед разработкой замены проверяются фактические давления, расходы, последовательность движений и состояние исполнительных механизмов. Эти данные могут быть получены в рамках технического аудита гидросистемы.
Если требуется изменить производительность, алгоритмы управления или состав гидравлических контуров, выполняется модернизация гидросистемы. Объём работ определяется по состоянию оборудования и задачам производственного участка.
