Диагностика и технический аудит гидросистем
Неисправность гидросистемы далеко не всегда связана с отказом конкретного узла. Падение давления, перегрев масла, нестабильная работа исполнительных механизмов или снижение производительности оборудования могут иметь несколько причин одновременно. Замена компонентов без понимания фактического состояния системы нередко приводит к дополнительным затратам и повторным остановкам.
Диагностика гидросистем позволяет получить объективную информацию о работе оборудования, определить источник отклонений и оценить техническое состояние системы в целом. Работы выполняются непосредственно на территории предприятия с использованием измерительного оборудования и средств контроля параметров гидросистем.
Какие проблемы позволяет выявить диагностика гидросистем
Во время обследования специалисты анализируют фактические параметры работы оборудования и сопоставляют их с требованиями технологического процесса.
| Наблюдаемое проявление | Возможные причины |
| Падение давления в системе | износ насосов, неисправность клапанов, внутренние утечки |
| Перегрев рабочей жидкости | загрязнение масла, перезагрузка системы, нарушение настроек |
| Рывки гидроцилиндров | наличие воздуха в системе, загрязнение гидроаппаратуры, нестабильный расход |
| Повышенный шум | кавитация, подсос воздуха, неисправность насосного оборудования |
| Утечки масла | повреждение уплотнений, нарушение герметичности соединений |
| Снижение скорости работы исполнительных механизмов | недостаточный расход, износ компонентов, отклонение рабочих параметров |
На практике одинаковые внешние признаки могут быть вызваны различными причинами. Именно поэтому для принятия технических решений важно не устранять последствия, а определить источник проблемы.
В технический аудит гидросистемы входит
Состав работ определяется типом оборудования и характером отклонений, однако в большинстве случаев диагностика включает несколько последовательных этапов.
Сначала выполняется осмотр гидросистемы и анализ условий эксплуатации. Инженер оценивает общее состояние оборудования, проверяет наличие внешних повреждений, утечек рабочей жидкости и признаков повышенного износа отдельных элементов.
Далее проводится инструментальный контроль рабочих параметров. Измеряются значения давления, расхода и температуры в различных участках гидросистемы, проверяется работа исполнительных механизмов и гидроаппаратуры.
При наличии технической документации выполняется анализ гидравлической схемы и соответствия фактической работы оборудования проектным решениям.
Завершающим этапом является анализ полученных данных и формирование технического заключения.
Какие параметры гидравлической системы проверяются во время диагностики
Для оценки состояния гидросистемы недостаточно визуального осмотра. Основные выводы формируются на основании измерений и анализа рабочих режимов оборудования.
В ходе диагностики контролируются:
- давление в различных точках гидросистемы;
- расход рабочей жидкости;
- температура масла;
- состояние рабочей жидкости и признаки загрязнения;
- герметичность соединений;
- стабильность работы исполнительных механизмов;
- работа гидроаппаратуры под нагрузкой;
- соответствие фактических параметров требованиям технологического процесса.
Комплексная оценка параметров позволяет выявить отклонения, которые невозможно определить только по внешним признакам.
Выездная диагностика гидросистем на предприятии
Большинство диагностических работ выполняется непосредственно на объекте эксплуатации оборудования.
Такой подход позволяет оценить работу гидросистемы в реальных производственных условиях, увидеть влияние фактических нагрузок и проверить работу оборудования в штатных режимах.
В зависимости от характера задачи диагностика может выполняться как во время работы оборудования, так и в период технологической остановки. Во многих случаях проведение обследования не требует демонтажа гидростанции или отдельных узлов.
Перед выездом согласовываются исходные данные, состав оборудования и задачи обследования. Это позволяет подготовить необходимый комплект измерительных приборов и сократить время проведения работ на объекте.

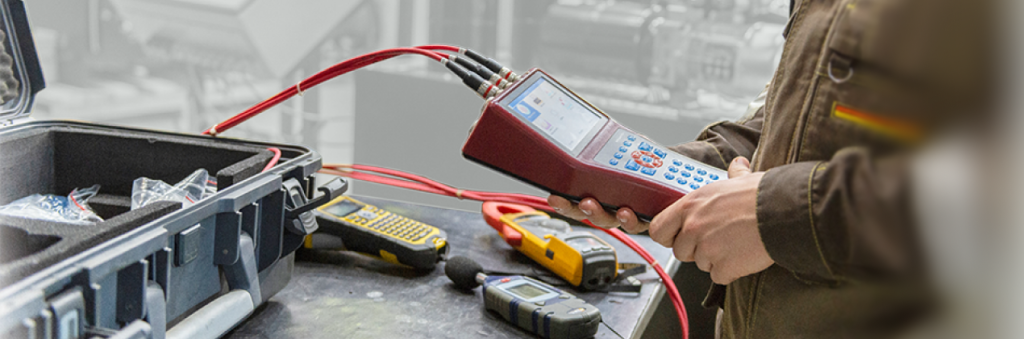

Приборы, используемые при диагностике гидросистем
Для контроля параметров гидросистем специалисты ПНЕВМАКС используют профессиональное измерительное оборудование.
В зависимости от поставленной задачи применяются:
- измерительный комплекс Hydrotechnik Multisystem 5060 Plus для контроля давления, расхода и температуры;
- оборудование для оценки состояния и чистоты рабочей жидкости;
- измерительные панели для проверки параметров отдельных контуров;
- вспомогательные средства контроля гидравлических систем.
Состав применяемого оборудования определяется особенностями гидросистемы и характером выявленных отклонений.
Что вы получаете в результате диагностики
По итогам обследования заказчик получает техническое заключение, содержащее результаты проведённых измерений и выводы специалистов.
В заключении отражаются:
- выявленные неисправности и отклонения;
- вероятные причины возникновения проблем;
- оценка технического состояния гидросистемы;
- рекомендации по дальнейшей эксплуатации оборудования;
- рекомендации по ремонту отдельных узлов;
- предложения по модернизации системы при наличии конструктивных ограничений.
Такой подход позволяет принимать технические решения на основании фактических данных, а не предположений.
Когда диагностики недостаточно
Диагностика позволяет определить состояние гидросистемы и установить причины отклонений, однако сама по себе не устраняет выявленные проблемы.
Если обследование подтверждает наличие неисправностей оборудования, следующим этапом становятся ремонтные работы.
Если причиной нестабильной работы являются ограничения существующей схемы, высокий износ системы или необходимость изменения режимов эксплуатации, может потребоваться модернизация гидросистемы.
Для оборудования, работающего в штатном режиме, но требующего регулярного контроля состояния, целесообразно организовать сервисное обслуживание гидросистем.
Часто задаваемые вопросы
Можно ли провести диагностику без остановки оборудования?
Во многих случаях да. Возможность проведения работ без остановки зависит от конструкции оборудования, условий эксплуатации и перечня проверяемых параметров.
Выполняется ли диагностика на территории предприятия?
Да. Основной формат работы — выезд специалистов на объект эксплуатации оборудования.
Нужно ли предоставлять гидравлическую схему?
Наличие схемы ускоряет проведение диагностики и повышает точность анализа, однако обследование возможно и при отсутствии документации.
Можно ли провести диагностику без документации на оборудование?
Да, но объём доступной информации может быть ограничен.
Сколько времени занимает диагностика гидросистемы?
Продолжительность зависит от сложности оборудования, количества контуров и поставленных задач.
Что делать, если гидросистема работает рывками?
Причиной могут быть нарушения расхода, наличие воздуха в системе, загрязнение гидроаппаратуры или другие факторы. Для определения источника проблемы требуется диагностика.
Почему падает давление в гидросистеме?
Падение давления может быть связано с внутренними утечками, неисправностью насосного оборудования, клапанов или других компонентов системы.
Что делать при перегреве гидростанции?
Необходимо определить причину повышения температуры. Для этого проводится анализ рабочих режимов и параметров гидросистемы.
Составляется ли техническое заключение?
Да. По результатам работ оформляется техническое заключение с выводами и рекомендациями.
Выполняет ли ПНЕВМАКС ремонт после диагностики?
Да. При необходимости специалисты могут выполнить ремонт оборудования или предложить варианты модернизации гидросистемы.
