Фитинги: что это такое, какие бывают и чем отличаются
Что такое фитинг
Фитинг - это соединительный элемент трубопровода, который используют для соединения его участков, изменения направления линии, создания ответвлений, перехода между различными диаметрами и типами присоединения, а также подключения трубопровода к оборудованию.
Название происходит от английского to fit - соединять, подгонять, монтировать. В зависимости от конструкции и назначения фитинги устанавливают на прямых участках трубопровода, в местах поворота и разветвления, на концах труб и в точках подключения различных элементов системы.
Фитинги применяются в гидравлических, пневматических и других трубопроводных системах. Требования к их конструкции зависят от рабочей среды, давления, температуры, материала трубопровода и способа монтажа.
Что относится к фитингам
К основным видам соединительных элементов относятся:
- муфты;
- переходники;
- тройники;
- крестовины;
- угольники и отводы;
- штуцеры;
- ниппели;
- сгоны;
- заглушки;
- коллекторы.
Конкретный набор элементов и терминология зависят от типа трубопроводной системы и применяемого стандарта соединений. Запорные и регулирующие аппараты, например краны, клапаны и распределители, выполняют другие функции и обычно рассматриваются отдельно от фитингов.
Виды фитингов по назначению
Муфта соединяет два участка трубопровода на одной линии. В зависимости от исполнения она может предназначаться для одинаковых или различных размеров и типов присоединения.
Переходник используется для перехода между разными диаметрами, видами резьбы или конструкциями соединения.
Тройник создает одно дополнительное ответвление от основной линии.

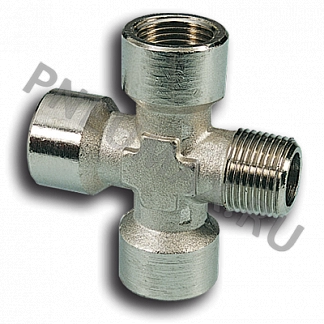

Крестовина позволяет сформировать несколько направлений трубопровода из одной точки.
Угольник или отвод изменяет направление линии. Наиболее распространены конструкции с углом поворота 45° и 90°, однако применяются и другие исполнения.
Штуцер используется для присоединения трубы, рукава или другого элемента трубопровода. Его конструкция зависит от применяемой системы соединений.
Ниппель обычно служит для соединения двух элементов с внутренней резьбой.
Заглушка закрывает неиспользуемое отверстие или конец трубопровода.
Коллектор объединяет несколько присоединений и используется для распределения рабочей среды между отдельными линиями.
Классификация фитингов по способу соединения
По конструкции соединения фитинги могут быть разъемными и неразъемными.
Резьбовые фитинги
Резьбовые соединения выполняются при помощи наружной или внутренней резьбы. Они позволяют демонтировать отдельные участки системы при обслуживании и ремонте.
При подборе необходимо учитывать тип и размер резьбы, способ герметизации, материал фитинга и параметры рабочей среды.
Компрессионные фитинги
В компрессионных соединениях герметичность создается за счет механического обжатия трубы или уплотнительного элемента при затягивании гайки.
Конструкция таких фитингов зависит от конкретной системы. Возможность повторного монтажа также определяется исполнением и требованиями производителя.
Цанговые фитинги
Цанговое соединение фиксирует трубку при помощи зажимного элемента - цанги. Такая конструкция широко применяется в пневматических системах благодаря быстрому монтажу и удобству подключения трубок.
Пресс-фитинги
Пресс-фитинг фиксируется на трубе посредством механического обжима специальным инструментом. После монтажа соединение обычно относится к неразъемным.
Сварные соединения
Сварные фитинги соединяются с трубопроводом сваркой. Такой способ применяют там, где требуется неразъемное соединение и конструкция системы предусматривает сварочный монтаж.
Фланцевые соединения
Фланцевое соединение состоит из сопрягаемых элементов, стягиваемых крепежом, и уплотнения между ними. Оно используется в трубопроводах различных назначений, особенно там, где необходимо разъемное соединение крупных диаметров или оборудования с трубопроводом.
Материалы фитингов
Материал фитинга выбирают с учетом материала трубопровода, рабочей среды, давления, температуры и условий эксплуатации.
Для изготовления соединительных элементов применяют:
- углеродистую и нержавеющую сталь;
- латунь;
- бронзу;
- медные сплавы;
- чугун;
- полимерные материалы.
В гидравлических системах широко используются стальные и нержавеющие фитинги. В пневматике распространены латунные, стальные, нержавеющие и полимерные соединители.
Совместимость материалов должна оцениваться не только с точки зрения механического соединения. Необходимо учитывать коррозионную стойкость, химическую совместимость с рабочей средой и возможность электрохимической коррозии при контакте различных металлов.
Фитинги для гидравлических систем
В гидравлической системе фитинги обеспечивают герметичное соединение трубопроводов, рукавов и гидравлического оборудования. С их помощью выполняют переходы между различными типами соединений, изменяют направление линии и создают ответвления.
К гидравлическим соединениям предъявляются повышенные требования по прочности и герметичности, поскольку они работают под воздействием давления рабочей жидкости и переменных нагрузок.
При подборе учитывают:
- рабочее и максимально допустимое давление;
- тип присоединения;
- диаметр или условный проход;
- тип и размер резьбы;
- способ уплотнения;
- материал корпуса;
- рабочую жидкость;
- температурный диапазон;
- условия эксплуатации.
Фитинг должен соответствовать не только резьбе присоединяемого элемента, но и способу уплотнения. Одинаковый номинальный размер резьбы сам по себе не гарантирует совместимость соединений.
Фитинги для рукавов высокого давления

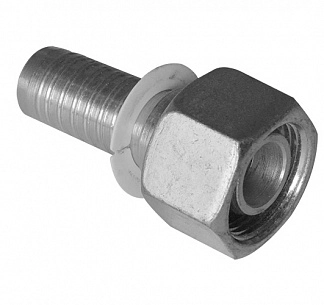

Фитинги РВД устанавливаются на концах рукавов и обеспечивают их соединение с гидравлическим оборудованием и трубопроводами.
Конструкция такого соединения включает часть, закрепляемую на рукаве, и присоединительную часть, которая соединяется с ответным элементом гидросистемы.
В гидравлике применяются различные системы присоединений, в том числе:
- метрические соединения;
- BSP;
- JIC;
- ORFS;
- NPT;
- SAE и другие стандартные исполнения.
Эти обозначения относятся к различным стандартам резьбы, геометрии соединения и способам герметизации, поэтому при подборе необходимо проверять не только диаметр и шаг резьбы, но и конструкцию уплотняющей поверхности.
Фитинги для пневматических систем
Пневматические фитинги применяют для соединения трубок, подключения пневматических аппаратов, исполнительных механизмов и другого оборудования. Одно из основных требований к такому соединению - минимизация утечек сжатого воздуха.

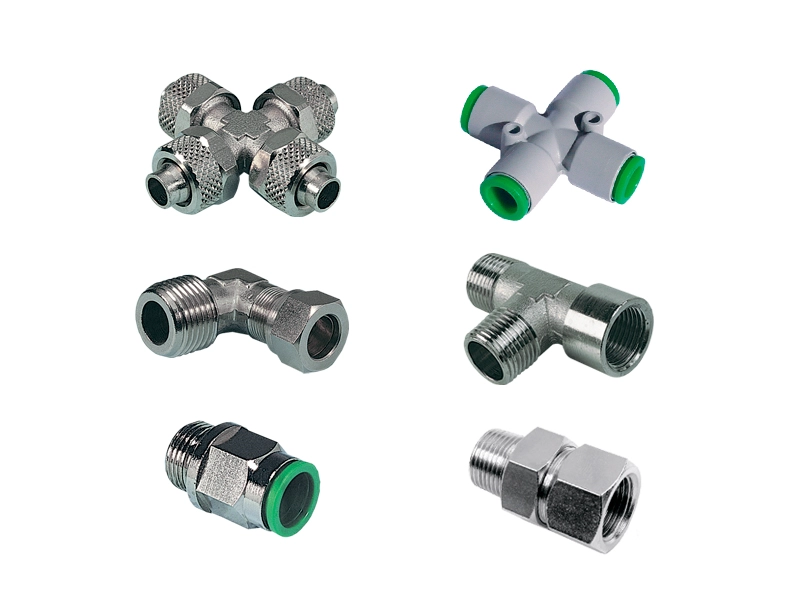

В пневматике широко распространены:

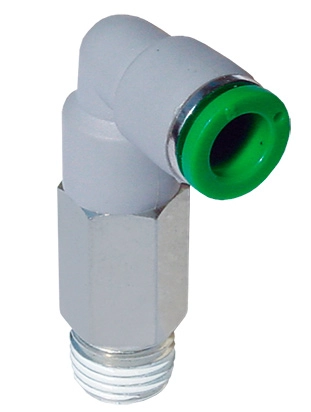

- цанговые быстроразъемные фитинги;
- резьбовые соединения;
- прямые соединители;
- угловые фитинги;
- тройники;
- переходники;
- заглушки.
Цанговая конструкция позволяет быстро устанавливать и отсоединять пневматическую трубку без применения сложного инструмента. Материал и исполнение фитинга подбираются с учетом давления, температуры, рабочей среды и материала трубки.
Чем фитинг отличается от муфты
Фитинг - общее название группы соединительных элементов трубопровода. Муфта - один из видов фитингов, который применяется для соединения двух участков трубопровода на одной линии.
Таким образом, понятие «фитинг» значительно шире и включает муфты, тройники, угольники, переходники, штуцеры, заглушки и другие конструкции.
Как подобрать фитинг
При подборе недостаточно определить только диаметр трубы или размер резьбы. Необходимо проверить всю совокупность параметров соединения:
- тип трубопровода;
- размер и материал трубы, трубки или рукава;
- рабочее давление;
- рабочую температуру;
- рабочую среду;
- тип и стандарт присоединения;
- размер и шаг резьбы;
- способ герметизации;
- материал фитинга;
- необходимость последующего демонтажа соединения.
Для гидравлических соединений особенно важно установить стандарт и конструкцию уплотнения. Внешне похожие фитинги могут иметь несовместимую геометрию резьбы или уплотнительной поверхности.
Подробные типоразмеры и варианты исполнения соединительных элементов представлены в соответствующих разделах каталога:
Частые вопросы о фитингах
Что такое фитинг?
Фитинг - это элемент, предназначенный для соединения участков трубопровода, изменения его направления, создания ответвлений или перехода между различными видами присоединений.
Какие бывают фитинги?
По назначению применяются муфты, переходники, тройники, крестовины, угольники, штуцеры, ниппели, заглушки, коллекторы и другие соединительные элементы. По способу монтажа распространены резьбовые, компрессионные, цанговые, прессовые, сварные и фланцевые соединения.
В чем разница между фитингом и переходником?
Фитинг - общее понятие. Переходник является одним из видов фитингов и используется для соединения элементов с различными диаметрами, резьбами или типами присоединения.
Можно ли соединять фитинги из разных материалов?
В ряде систем это допускается, но совместимость необходимо оценивать с учетом рабочей среды, давления, температуры и коррозионных свойств материалов. Сам факт механической совместимости еще не означает, что соединение подходит для конкретных условий эксплуатации.
Как определить нужный фитинг для гидравлики?
Необходимо определить тип соединения, размер и стандарт резьбы, способ герметизации, рабочее давление, материал и параметры рабочей жидкости. Подбор только по диаметру резьбы может привести к несовместимости соединения.
