Фитинги гидравлические DIN 2353
Конструкция гидравлических фитингов DIN 2353
Гидравлические фитинги DIN 2353 / ISO 8434-1 предназначены для соединения жёстких трубопроводов и подключения труб к оборудованию. Соединение с врезным кольцом собирается без сварки, нарезания резьбы на трубе и развальцовки её конца.

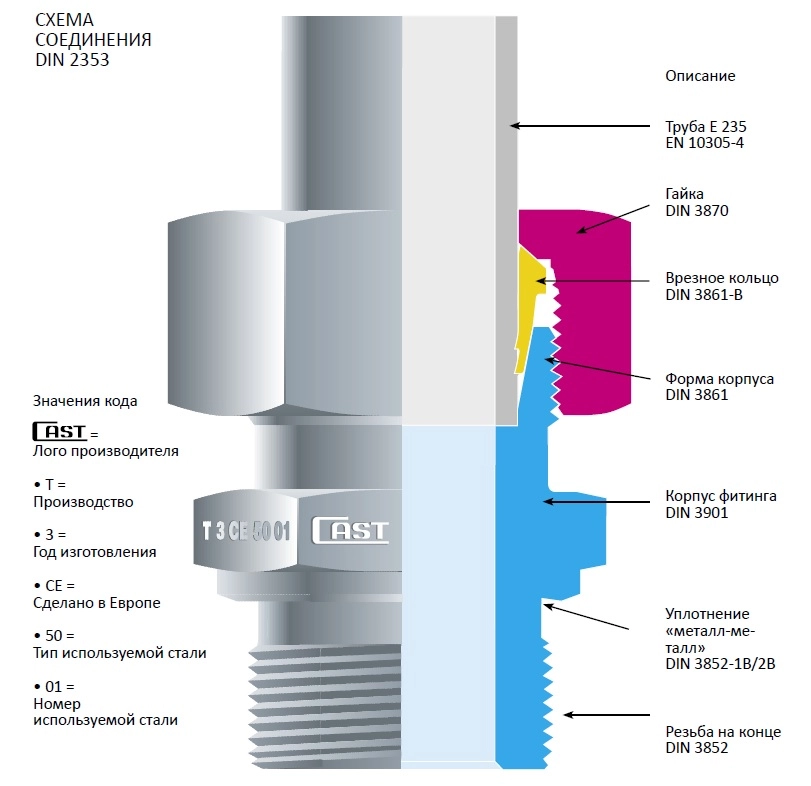

Основные элементы соединения — корпус фитинга с внутренним конусом 24°, врезное кольцо и накидная гайка. При затяжке гайки кольцо перемещается по конусу, его режущие кромки врезаются в наружную поверхность трубы и фиксируют её в соединении.
Врезные кольца B3 и B4
Стандартное кольцо B3 формирует соединение с уплотнением по металлическим контактным поверхностям. Качество соединения зависит от подготовки трубы, правильной предварительной сборки и контроля врезки.
В конструкции кольца B4 металлические контактные поверхности дополнены кольцевым и плоским эластомерными уплотнениями. При выборе такого исполнения необходимо учитывать совместимость уплотнений с рабочей жидкостью и температурой. Конструктивные особенности B4 не распространяются на стандартное кольцо B3.
Серии L и S и размеры гидравлических фитингов
В разделе представлены фитинги серий L и S. Серия определяет размерное исполнение соединения и учитывается вместе с наружным диаметром трубы при выборе корпуса, гайки и врезного кольца.
| Параметр | Особенности выбора |
|---|---|
| Серия L | Лёгкая серия. Допустимое рабочее давление проверяется по конкретному исполнению и размеру фитинга. |
| Серия S | Тяжёлая серия, предназначенная для более высоких нагрузок. Допустимое рабочее давление определяется по конкретной позиции. |
| Наружный диаметр трубы | Должен соответствовать размеру трубного присоединения корпуса, врезного кольца и гайки. |
| Размеры деталей L и S | При одинаковом наружном диаметре трубы резьбы и размеры деталей разных серий могут различаться. Подбирать комплект только по диаметру трубы нельзя. |
| Присоединение к оборудованию | Проверяются стандарт, диаметр и шаг резьбы, а также предусмотренный конструкцией способ уплотнения. |
Материалы и рабочие параметры гидравлических фитингов
В каталогах предусмотрены фитинги из углеродистой и нержавеющей стали. Фитинги из углеродистой стали имеют цинковое покрытие. Нержавеющее исполнение выбирают с учётом марки стали и совместимости с рабочей средой: обозначение «нержавеющая сталь» само по себе не подтверждает пригодность для любой агрессивной жидкости.
Для исполнений с эластомерными уплотнениями проверяют материал уплотнений. В документации приведены варианты NBR и Viton. Их температурные пределы и совместимость с рабочей жидкостью учитывают отдельно от характеристик металлического корпуса.
Допустимое рабочее давление зависит от размера, материала и конструкции конкретного соединения. При повышенной температуре необходимо учитывать предусмотренное изготовителем снижение допустимого давления. Значение для одного типоразмера нельзя распространять на всю серию.
Подбор и монтаж фитингов DIN 2353
Прямые и угловые штуцеры применяются для подключения труб к оборудованию, тройники — для разветвления трубопровода, переходники — для соединения присоединений разных размеров и исполнений. Врезные кольца и накидные гайки представлены также отдельными позициями.
Перед выбором проверьте комплектность артикула: корпус отдельно или соединение с гайкой и кольцом. В приведённых каталогах обозначение «.1» используется для заказа только корпуса в соответствующих сериях. Расшифровку полного артикула следует проверять по таблице конкретного изделия.
Исходные данные для подбора
| Параметр | Необходимые данные |
|---|---|
| Труба | Материал, наружный диаметр и толщина стенки. |
| Трубное соединение | Серия L или S, тип кольца и требуемая комплектность. |
| Присоединение к оборудованию | Стандарт и размер резьбы, форма уплотняющей поверхности. |
| Давление | Рабочее давление и возможные пиковые нагрузки. |
| Среда и температура | Рабочая жидкость, диапазон температур, материал корпуса и уплотнений. |
| Конфигурация соединения | Прямое, угловое, тройниковое или переходное исполнение, размеры всех присоединений. |
Подготовка трубы и контроль сборки
Трубу отрезают под прямым углом, удаляют внутренние и наружные заусенцы и очищают от загрязнений. В зоне соединения должен оставаться прямой участок необходимой длины. При сборке трубу удерживают до упора в корпус или инструмент предварительной сборки.
После предварительной сборки проверяют врезку кольца по окружности трубы. Для соединений из нержавеющей стали документация предусматривает использование инструмента предварительной сборки.
Порядок затяжки и контрольные требования определяются инструкцией для применяемого кольца. Инструкции для B3 и B4 нельзя заменять одной универсальной схемой. Последовательность монтажа и требования к инструменту приведены в каталогах.
Доступные 2D- и 3D-модели размещены по кнопке «CAD-модель» в верхней части страницы.
Гидравлические фитинги применяются для соединения трубопроводов в промышленных гидросистемах высокого давления.
В каталоге ПНЕВМАКС вы можете купить гидравлические фитинги по стандарту DIN 2353 / ISO 8434-1 серий L и S для различных условий эксплуатации.
Описание конструкции, типов фитингов и стандартов DIN 2353 доступно во вкладке «Подробное описание»
Купить гидравлические фитинги DIN 2353
ПНЕВМАКС поставляет фитинги для гидравлики по стандарту DIN 2353 / ISO 8434-1: прямые и угловые штуцеры, тройники, переходники, врезные кольца и накидные гайки. В ассортименте представлены изделия из стали с цинковым покрытием. Материал, допустимое рабочее давление и присоединительные размеры указаны в карточке конкретного товара.
Гидравлические фитинги можно заказать поштучно или в составе комплектной поставки. При необходимости специалисты помогают подобрать изделия по технической документации или перечню оборудования заказчика. Для подбора укажите наружный диаметр и толщину стенки трубы, серию соединения L или S, тип и размер резьбы, рабочее давление, среду и температуру.
