В разделе представлены испытательные стенды, гидростанции и силовые гидравлические модули, разработанные и изготовленные ПНЕВМАКС для проверки гидроцилиндров, гидромоторов, гидроаппаратуры, трубопроводной арматуры, узлов транспортной техники и других промышленных изделий.
Испытательная система создаёт заданные значения давления, расхода, усилия и скорости, воспроизводит рабочие и предельные режимы нагрузки, регистрирует контролируемые параметры и обеспечивает обработку результатов. Состав оборудования определяется объектом испытаний, методикой проверки и требованиями к точности измерений, автоматизации и безопасности.
Испытательные стенды и гидравлические системы нагружения
Гидравлическое испытательное оборудование применяется для проверки прочности, герметичности, работоспособности и ресурса промышленных изделий. В зависимости от задачи стенд воспроизводит статическую или переменную нагрузку, формирует заданное давление и расход рабочей жидкости, перемещает исполнительный механизм по установленной циклограмме и регистрирует реакцию объекта испытаний.
ПНЕВМАКС разрабатывает и производит испытательные стенды, гидростанции, насосно-аккумуляторные установки и отдельные силовые модули. Реализованные проекты охватывают испытания гидроцилиндров, гидромоторов, гидравлических клапанов, трубопроводной арматуры, подшипниковых узлов, элементов транспортной техники и специальных изделий.
При проектировании учитываются диапазоны рабочих параметров, продолжительность цикла, требуемая динамика нагружения, свойства испытательной жидкости и состав измерительных каналов. Гидравлическая и электрическая части стенда разрабатываются как единая система с согласованными алгоритмами управления и защит.
Стенды для испытания гидроцилиндров и линейных приводов
При испытании гидроцилиндров проверяются герметичность рабочих полостей, развиваемое усилие, плавность перемещения, удержание нагрузки и работа уплотнений. Стенд должен обеспечивать подачу жидкости в обе полости цилиндра, создание противодавления и выполнение повторяющихся рабочих циклов.

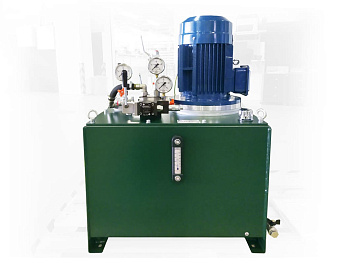

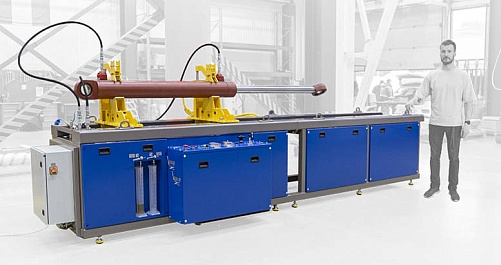

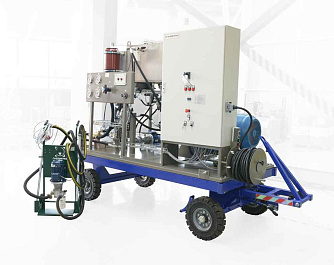

Инженеры ПНЕВМАКС реализовали несколько проектов для испытания гидроцилиндров после изготовления и ремонта, включая установки с одновременным подключением нескольких изделий и стенды для поршневых и телескопических цилиндров. Отдельное направление составляют системы проверки специальных линейных гидроприводов с заданными режимами нагружения и регистрации параметров.
Конфигурация оборудования определяется ходом и диаметром цилиндра, максимальным испытательным давлением, требуемой скоростью движения и способом закрепления изделия. Для разных этапов проверки могут использоваться независимые насосные контуры высокого и низкого давления.
Испытание гидроаппаратуры и электрогидравлических приводов
Стенды для гидравлических клапанов позволяют проверять дискретную, пропорциональную и сервогидравлическую аппаратуру. В ходе испытаний измеряются расходно-давленческие характеристики, утечки, время переключения, точность регулирования и реакция изделия на управляющий сигнал.
Опыт ПНЕВМАКС включает создание стендов для испытания распределителей, сервоклапанов, пропорциональной аппаратуры и электрогидравлических блоков управления. Оборудование комплектуется сменными монтажными плитами и гидравлическими подключениями, позволяющими работать с изделиями разных типоразмеров и схем присоединения.
Для динамических испытаний используются быстродействующие измерительные каналы и программное обеспечение, которое регистрирует изменение параметров во времени, формирует графики и сохраняет результаты проверки. Подробные методики и характеристики конкретных стендов остаются в карточках проектов.
Стенды для гидромоторов, трансмиссий и вращающихся узлов
Испытание вращающихся гидравлических и механических узлов требует одновременного управления скоростью, крутящим моментом и нагрузкой. Гидросистема стенда обеспечивает питание испытываемого агрегата или нагрузочного устройства, поддерживает заданный режим и отводит тепло, выделяемое при продолжительной работе.

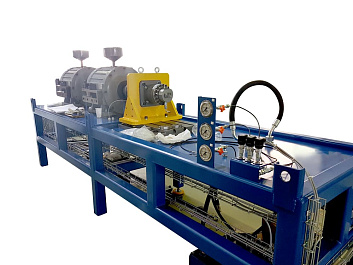

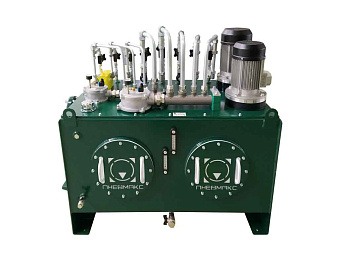

Компания ПНЕВМАКС разработала гидравлическое оборудование для испытания планетарных гидромоторов, автоматических коробок передач и подшипниковых узлов. Такие проекты подтверждают опыт создания многоконтурных систем, в которых рабочие параметры изменяются по программе и контролируются на разных этапах испытательного цикла.
При расчёте учитываются диапазон частот вращения, максимальный момент, продолжительность режима и характеристики испытуемого изделия. Система фильтрации и охлаждения подбирается по суммарному тепловыделению и требованиям к чистоте рабочей жидкости.
Испытания трубопроводной арматуры и гидравлических блоков
При проверке запорной и регулирующей арматуры необходимо воспроизводить рабочее давление, управлять приводом клапана и контролировать герметичность изделия в различных положениях. Испытательная установка может включать отдельные контуры питания силовой и управляющей гидравлики, аварийную разгрузку и средства измерения давления.

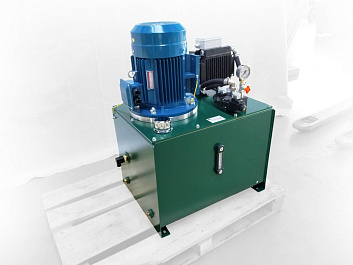

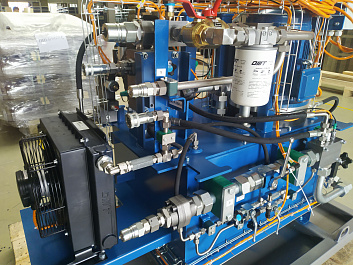

ПНЕВМАКС имеет опыт разработки гидростанций и стендов для испытания запорной арматуры, сервогидравлических приводов и гидравлических блоков управления. Оборудование позволяет проверять работу изделия по заданному алгоритму, регистрировать параметры с датчиков и анализировать результаты испытаний.
Если объект работает на специальной жидкости или во взрывоопасной среде, гидроаппаратура, материалы уплотнений и электрические компоненты подбираются под соответствующие условия. В реализованных проектах применялись в том числе авиационное топливо и специальные гидравлические жидкости.
Испытательное оборудование для транспортной и специальной техники
Гидравлические системы испытательных стендов позволяют воспроизводить нагрузки, возникающие при эксплуатации автомобиля, железнодорожной, авиационной и специальной техники. Исполнительные механизмы создают заданное усилие или перемещение, а система управления изменяет режим по установленной программе.
Среди реализованных проектов ПНЕВМАКС — гидростанции для испытаний элементов подвески, пассажирских сидений, шин, тормозов авиаколёс и изделий специального назначения. В зависимости от методики проверяется прочность конструкции, её поведение под циклической нагрузкой, работоспособность отдельных узлов или соответствие изделия приёмо-сдаточным требованиям.
Для мобильного испытательного оборудования дополнительно учитываются компактность, удобство подключения, защита элементов при транспортировке и возможность работы непосредственно на производственной площадке заказчика.
Статические и динамические испытания конструкций

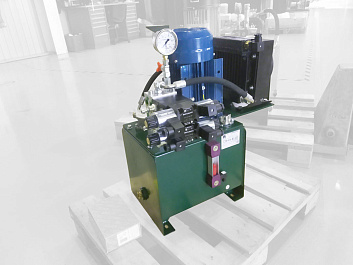

Для испытания крупногабаритных конструкций гидравлическая система должна создавать значительное усилие и поддерживать его с заданной точностью. При статических испытаниях нагрузка прикладывается ступенчато или удерживается в течение установленного времени. При динамических испытаниях исполнительные механизмы работают по повторяющейся циклограмме с контролем амплитуды и частоты воздействия.

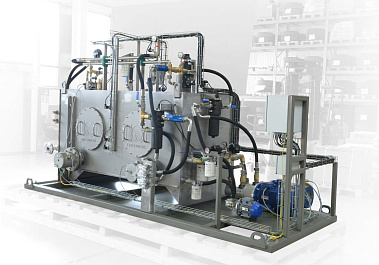

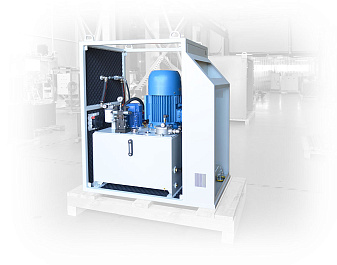

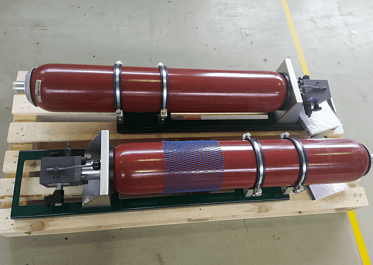

ПНЕВМАКС разработала гидроприводы для испытания образцов на растяжение и сжатие, сервогидравлических машин и стендов динамического нагружения. В состав таких комплексов входят силовые гидроцилиндры, насосно-аккумуляторные станции, распределительная аппаратура и измерительная система.
Количество каналов нагружения и способ их синхронизации определяются конструкцией объекта и программой испытаний. Для защиты оборудования предусматриваются ограничения давления, контроль положения исполнительных механизмов и автоматическая остановка при выходе параметров за допустимые пределы.
Промывка, заполнение и подготовка изделий к испытаниям
Часть испытательного процесса связана не с нагружением, а с подготовкой гидравлических изделий и контуров. Оборудование используется для заполнения рабочей жидкостью, удаления воздуха, промывки внутренних полостей, проверки герметичности и последующего слива среды.
ПНЕВМАКС имеет опыт разработки установок для заправки изделий, подачи специальных рабочих жидкостей, промывки и проведения приёмо-сдаточных испытаний. Такие системы оснащаются фильтрацией, средствами контроля чистоты и подключениями, соответствующими конструкции проверяемого оборудования.
Разделение операций заполнения, циркуляции и испытания позволяет поддерживать требуемое состояние рабочей среды и исключать загрязнение испытуемого изделия перед передачей заказчику.
Автоматизация и регистрация результатов испытаний
Система управления испытательным стендом задаёт последовательность операций, регулирует давление, расход, усилие или перемещение и контролирует выполнение программы. Информация от датчиков отображается на рабочем месте оператора и используется для оценки состояния испытываемого изделия.
В зависимости от задачи предусматриваются ручной, наладочный и автоматический режимы, настройка параметров испытательного цикла, регистрация графиков и архивирование результатов. При аварийном отклонении система останавливает испытание и переводит гидравлическое оборудование в безопасное состояние.
Состав программного обеспечения определяется принятой методикой контроля. ПНЕВМАКС согласует алгоритмы стенда с техническим заданием заказчика и перечнем параметров, которые должны быть отражены в протоколе испытаний.
Разработка испытательного стенда под методику заказчика
Исходными данными для разработки служат объект и методика испытаний, диапазоны давления, расхода, усилия и перемещения, продолжительность цикла, требуемая точность измерений и условия размещения оборудования. Если готовая методика отсутствует, состав и принцип работы установки определяются совместно со специалистами заказчика в рамках технического консультирования.
ПНЕВМАКС производит испытательное оборудование как единый комплекс: гидравлическую силовую часть, исполнительные и распределительные модули, систему автоматического управления, измерительные каналы и рабочее место оператора. После изготовления проверяется работа отдельных контуров и выполнение согласованной циклограммы.
На площадке заказчика выполняются подключение, настройка режимов и проверка стенда с объектом испытаний. Для оборудования собственного производства эти работы проводятся в рамках шеф-монтажа и пусконаладки гидростанций ПНЕВМАКС, включая проверку защит, обмена сигналами и регистрации результатов.
