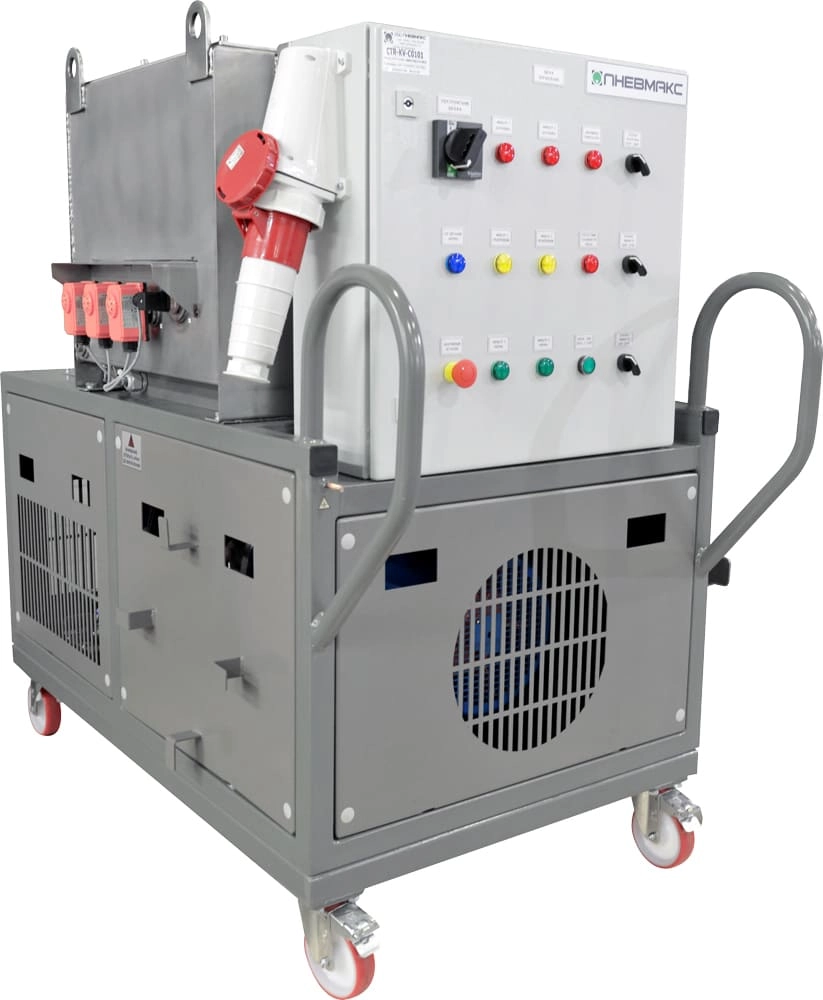

Гидростанция CTR-KV-C0101 для проведения заправки изделий рабочей жидкостью и их испытания
| Объем поставки |
Гидростанция, комплект соединительных РВД |
| Объем бака | 150 л |
| Номинальное давление | 220 бар |
| Номинальный расход | 28 л/мин |
|
Номинальная потребляемая мощность |
15 кВт |
| Рабочая жидкость |
гидравлическое минеральное масло ЛЗ-МГ2 |

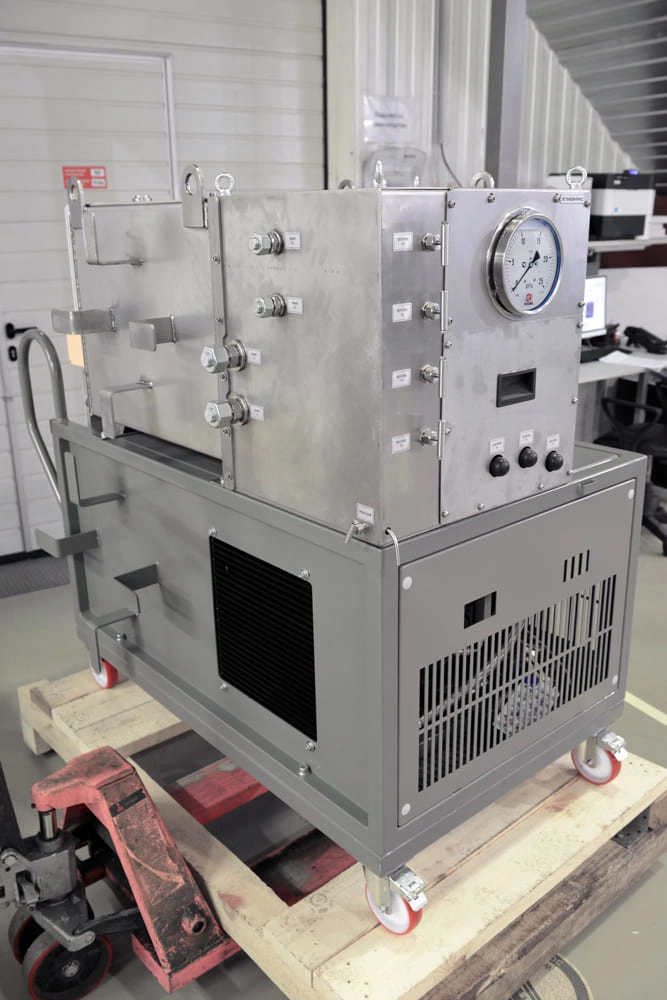

- Гидростанция выполнена в мобильном исполнении для возможности перемещения в пределах цеха.
- Гидростанция имеет два напорных выхода с независимыми настройками расхода и давления.
- Гидростанция оборудована пробоотборником для контроля чистоты рабочей жидкости, сливаемой из изделия.

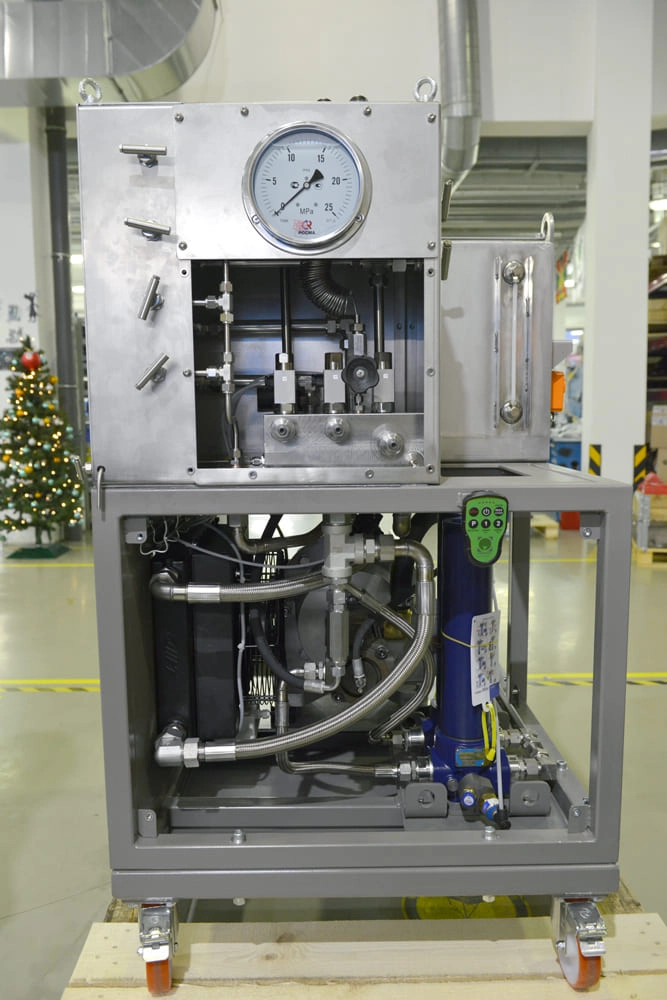

- Гидравлические магистрали выполнены из нержавеющей стали.
- Перед отгрузкой гидростанция была выполнена промывка всей гидросистемы до получения 4 класса чистоты по ГОСТ.
- С учетом особых требований по чистоте рабочей жидкости, в гидростанцию установлены фильтра с коэффициентом b = 2000.
- Для настройки режимов работы используются игольчатые вентили с ручным приводом.

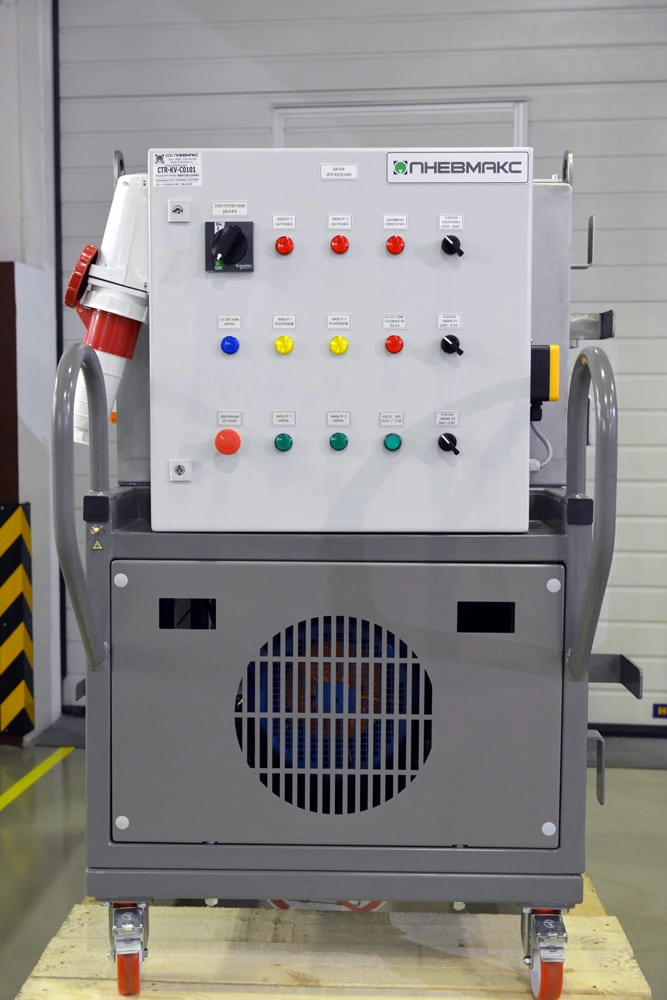

- В состав гидростанции входит система управления, так же установленная на мобильную платформу.

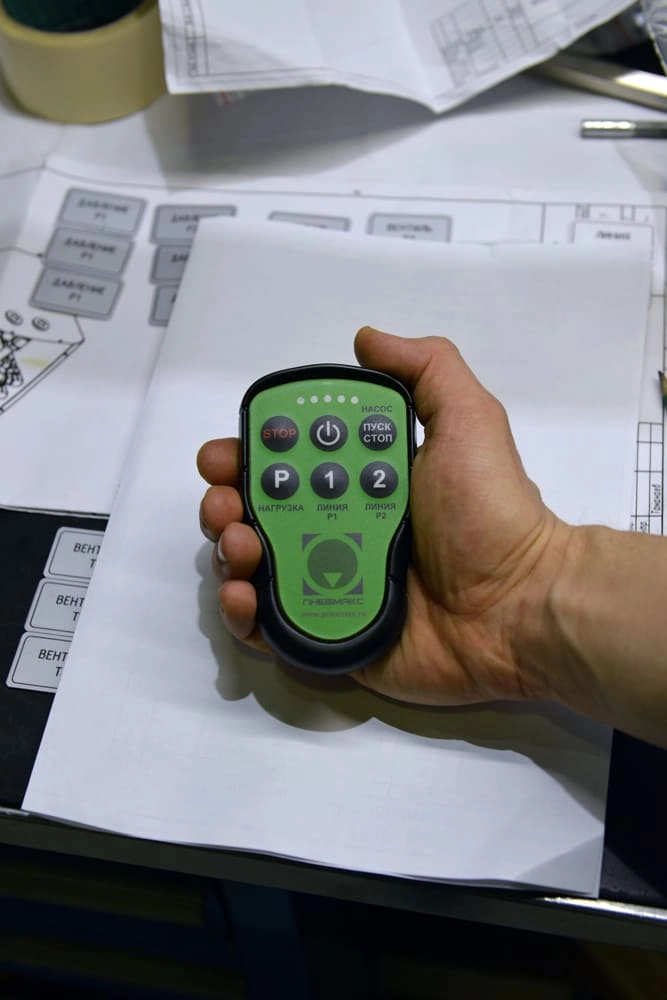

- Управление электродвигателем, а также включение клапанов, предназначенных для подачи рабочей жидкости на выходы гидростанции, осуществляется с беспроводного дистанционного пульта управления.
- Система управления не входит в состав гидростанции,поскольку управление гидростанцией осуществляется от единой системы управления автоматической линией.
- В качестве основного силового агрегата использована мотор-насосная группа, состоящая из сдвоенного нерегулируемого шестеренного насоса с внутренним зацеплением и электродвигателя.
- Тонкость фильтрации напорных фильтров - 5 и 3 мкм (установлены последовательно).
- Контур кондиционирования рабочей жидкости реализован в виде воздушно-масляного теплообменника, установленного на сливе рабочей жидкости.
- На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
