Гидростанция CTR-KV-B0133 для испытания цилиндров после ремонта
Характеристики:
| Количество испытуемых гидроцилиндров | 2 шт |
| Цикл работы гидросистемы | S3 30% |
| Максимальное раб. давление | 160 бар |
| Тип насоса | шестеренный |
| Частота вращения | 1450 1/мин |
| Рабочая температура | 45-55°С |
| Пределы вязкости | 15-300 сСт |
| Рабочая жидкость | минеральное масло HLP-46 |
| Напряжение питания | 3х400В–50Гц |
| Напряжение управления | 24В DC |
| Тонкость фильтрации | на сливе 10 мкм |

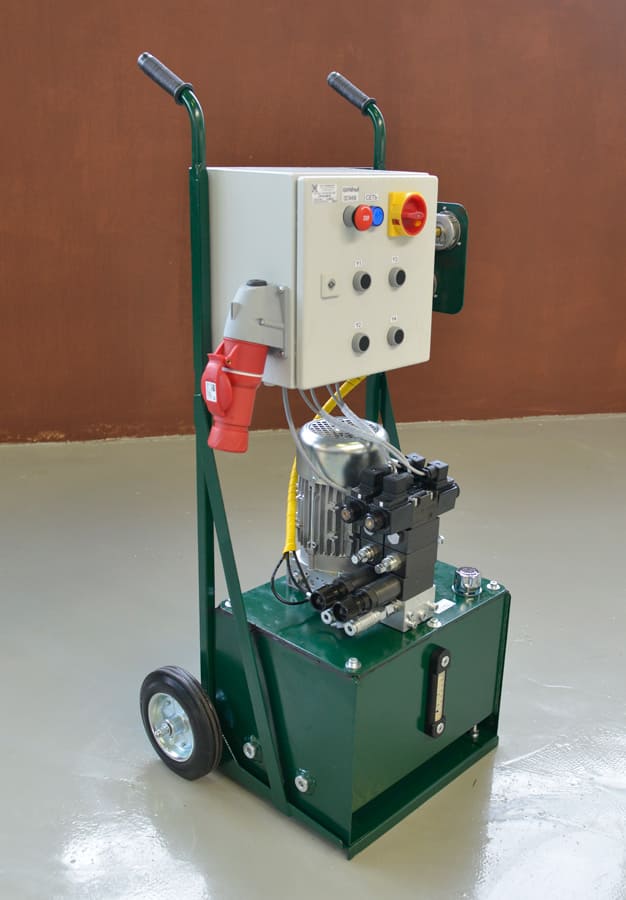

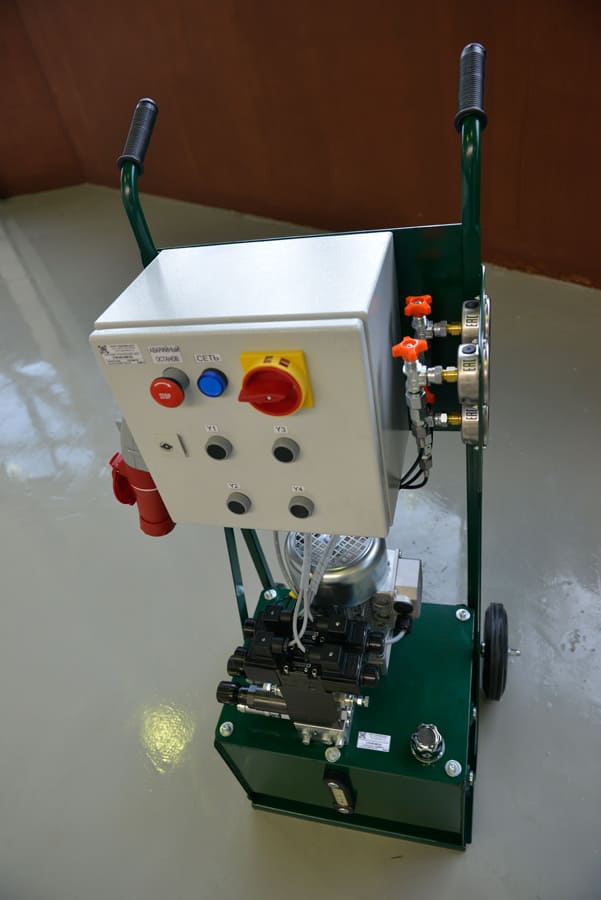

Станция CTR-KV-B0133 установлена на мобильной платформе для транспортировки ее по цеху в места проведения ремонта и предназначена для проведения проверки на работоспособность цилиндров на пресс-формах. Основное преимущество - это невысокая стоимость, а также:
- давление 160 бар;
- возможность проводить испытания сразу 2 цилиндров;
- мобильность.

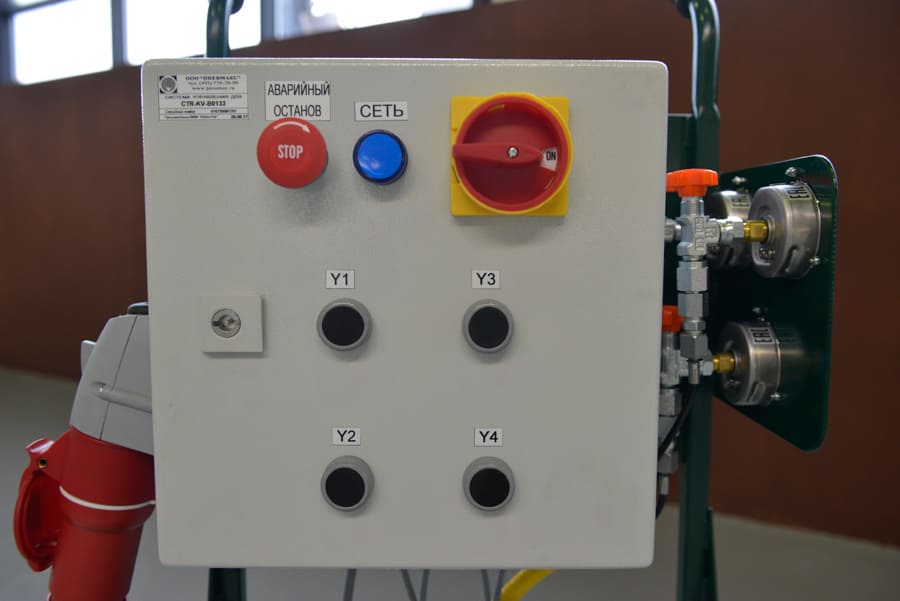

Измерительная аппаратура, пуск и управление распределителями собраны в шкафу, удобно выведенном на станции. Клеммная коробка и вилки управления также выведены на шкаф управления для удобного подключения. Гидравлическое подключение к цилиндрам представляет собой 4 шланга РВД метра 2 длиной и накидной гайкой на конце с резьбой М36.
