В разделе представлены гидравлические системы, гидростанции и гидроблоки, разработанные и изготовленные ПНЕВМАКС для металлообрабатывающих, сборочных и специальных станков. Проекты компании охватывают оборудование для механической обработки, резки, сборки, позиционирования и выполнения вспомогательных технологических операций.
Гидропривод станка обеспечивает зажим и фиксацию заготовки, подачу инструмента, перемещение рабочих органов, переключение режимов, разгрузку обработанных деталей и работу вспомогательных механизмов. Система проектируется по циклограмме машины и согласуется с её механической частью, системой ЧПУ или общим контроллером оборудования.
Гидравлические системы для станочного оборудования
В станке гидравлика выполняет силовые и управляющие функции, требующие значительного усилия, компактного привода и устойчивого удержания рабочего органа. Гидросистема может обслуживать один исполнительный механизм либо несколько независимых контуров, работающих в общей последовательности.
ПНЕВМАКС разрабатывает и производит гидростанции, гидроблоки и комплектные гидравлические системы для нового и действующего станочного оборудования. Реализованные проекты включают приводы металлообрабатывающих, сборочных, режущих и специальных технологических машин.
Параметры системы определяются усилиями и скоростями исполнительных механизмов, продолжительностью рабочего цикла, требованиями к точности позиционирования и режимом загрузки станка. При переменном потреблении рабочей жидкости применяются многопоточные насосные схемы, регулируемые насосы и гидроаккумуляторы.
Зажим, фиксация и позиционирование заготовки
Во многих станках гидропривод управляет патронами, люнетами, тисками, прижимами, опорами и другими механизмами закрепления детали. От стабильности усилия зажима зависят точность обработки, качество поверхности и безопасность работы оборудования.
Гидравлическая система должна быстро устанавливать заготовку, поддерживать заданное давление в течение операции и освобождать деталь после завершения цикла. При этом усилие подбирается так, чтобы исключить смещение заготовки без её деформации.
В проектах ПНЕВМАКС применяются отдельные контуры зажима и разжима, редуцирование давления для разных исполнительных механизмов, контроль фактического давления и гидравлическое блокирование, предотвращающее самопроизвольное освобождение детали.
Гидроприводы подачи инструмента и рабочих органов
Гидравлика используется для перемещения суппортов, шпиндельных узлов, столов, траверс, ножей и других рабочих органов станка. В зависимости от технологической операции привод обеспечивает быстрый подвод, регулируемую рабочую подачу и ускоренный возврат.
Скорость движения может задаваться дроссельным, объёмным или пропорциональным регулированием. Для операций, чувствительных к изменению нагрузки, схема должна сохранять устойчивую подачу и исключать рывки при переходе от холостого хода к обработке.
Опыт ПНЕВМАКС включает создание гидросистем для станков, где несколько движений выполняются последовательно или одновременно. Распределение потока и логика переключения контуров согласуются с циклограммой оборудования и управляющими сигналами станка.

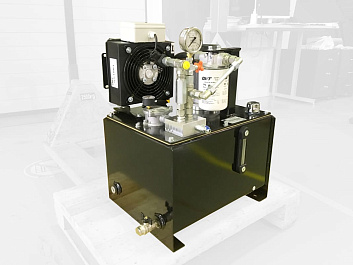

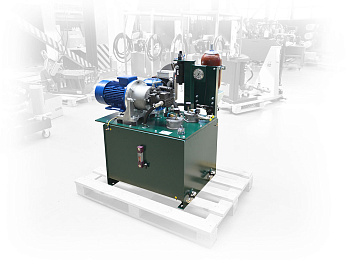

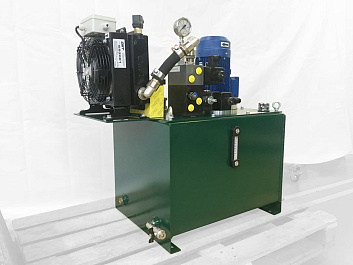

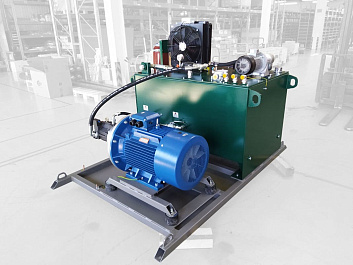

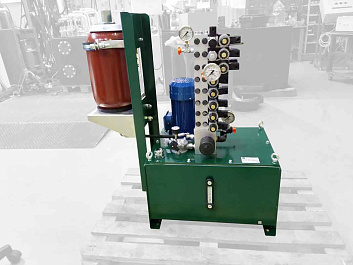

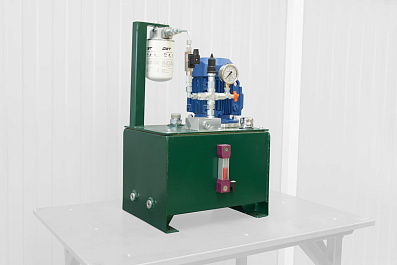

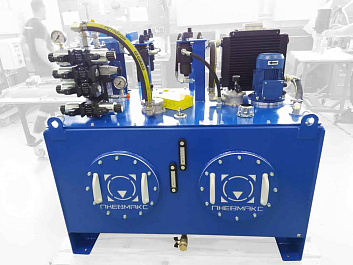

Гидросистемы металлорежущих и обрабатывающих станков

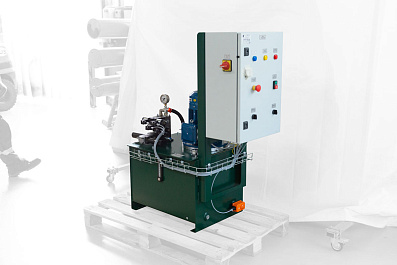

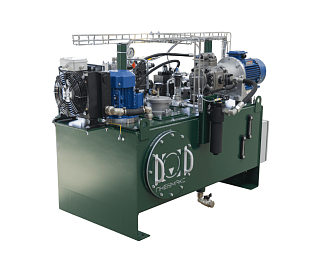

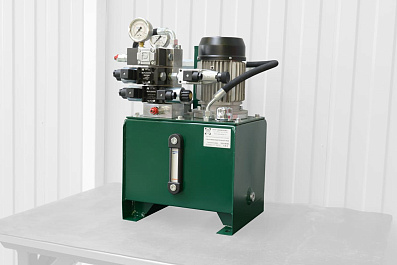

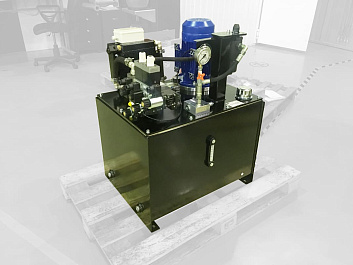

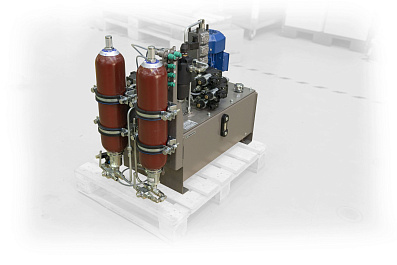

В токарных, расточных, шлифовальных, хонинговальных и многоцелевых станках гидравлическая система обслуживает зажимные устройства, механизмы подачи, переключение передач, разгрузку направляющих и вспомогательные перемещения.
ПНЕВМАКС имеет опыт разработки гидростанций для металлообрабатывающего оборудования разных конструкций и годов выпуска. Система может проектироваться как часть нового станка либо как замена гидроагрегата, снятого с производства или не обеспечивающего требуемые параметры.
Для станков с повышенными требованиями к точности особое значение имеют стабильность температуры и чистота рабочей жидкости. Изменение вязкости масла, загрязнение клапанов или колебания давления способны влиять на плавность перемещения и повторяемость технологической операции.
Гидроприводы режущего и разделительного оборудования
В станках для резки гидравлический привод управляет подачей инструмента, прижимом материала, подъёмом и опусканием ножей, пил или других рабочих органов. Система должна сочетать требуемое усилие с регулируемой скоростью и безопасным возвратом механизма.
Для циклических операций учитываются частота включений, продолжительность рабочего хода и объём жидкости, потребляемый исполнительными механизмами. Если пиковый расход значительно превышает средний, рабочий цикл может обеспечиваться с использованием гидроаккумулятора.
Гидравлическое удержание и блокировка исключают неконтролируемое перемещение рабочего органа при остановке насоса или отключении электропитания. Конкретная схема защиты определяется массой подвижной части и возможными последствиями её опускания.
Гидросистемы сборочного и специального оборудования
Сборочные станки используют гидравлику для прижима, центровки, запрессовки, натяжения, поворота и последовательного перемещения деталей. Такие операции часто выполняются в составе автоматизированного цикла и требуют согласования с датчиками положения и системой управления машины.
В проектной базе ПНЕВМАКС представлены гидростанции для оборудования сборки промышленных изделий, включая станки шинного и трубного производства. Гидросистема формирует несколько контуров с различными значениями давления и расхода, необходимыми для работы отдельных механизмов.
При разработке учитывается не только максимальная нагрузка, но и последовательность действий: установка детали, фиксация, выполнение основной операции, контроль результата и освобождение изделия. Это позволяет подобрать насосную установку по реальному потреблению, а не по сумме максимальных расходов всех механизмов.

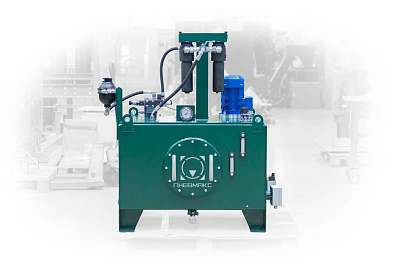

Точность, температура и чистота рабочей жидкости
Стабильность гидропривода станка зависит от состояния рабочей жидкости. Загрязнение масла вызывает износ насосов и клапанов, нарушение переключения распределителей и нестабильную работу регулирующей аппаратуры.
Для поддержания требуемых параметров применяются напорные, сливные и циркуляционные контуры фильтрации. Теплообменник и система термостатирования ограничивают изменение температуры масла при продолжительной работе станка.
Если гидравлическая система участвует в точном позиционировании, температурный режим учитывается уже на стадии расчёта. Производительность охлаждения определяется не только мощностью электродвигателя, но и фактическими потерями энергии в насосах, регулирующей аппаратуре и исполнительных механизмах.
Интеграция гидростанции в систему управления станка
Гидравлическая и электрическая части станка работают как единая система. Контроллер формирует команды на клапаны и насосные агрегаты, а датчики передают информацию о давлении, температуре, уровне масла, загрязнении фильтров и положении механизмов.
ПНЕВМАКС согласует перечень сигналов, алгоритмы включения насосов, режимы разгрузки, последовательность переключения исполнительных механизмов и действия системы при аварийных отклонениях. Для наладки предусматривается ручное управление отдельными функциями.
При использовании пропорциональной аппаратуры система управления задаёт скорость, усилие или положение рабочего органа. Выбор обратной связи и точность регулирования определяются технологической задачей станка.
Замена гидростанции действующего станка
На станках с длительным сроком эксплуатации причиной замены гидростанции часто становятся износ оборудования, отсутствие запасных частей, снятие компонентов с производства или несоответствие гидросистемы новым режимам работы.
Новый агрегат должен сохранять необходимые функции станка и корректно взаимодействовать с существующими цилиндрами, гидромоторами, трубопроводами и системой управления. Для этого фиксируются фактические давления и расходы, последовательность движений, присоединительные размеры и доступное пространство.
Перед разработкой замены состояние оборудования и исходная схема уточняются в рамках технического аудита гидросистемы. Если требуется изменение характеристик, логики работы или состава гидроаппаратуры, проект относится уже к модернизации гидросистемы, а не к простой агрегатной замене.
Гидропривод как часть конструкции станка
Для нового оборудования гидросистема разрабатывается с учётом механической и электрической частей станка. На этом этапе определяются расположение бака, насосных групп и гидроблоков, трассы трубопроводов, присоединительные размеры, точки контроля и доступ к узлам обслуживания.
ПНЕВМАКС работает со станкостроительными предприятиями и производителями специального технологического оборудования. Гидравлическая часть рассчитывается под конструкцию конкретной машины, её циклограмму и параметры исполнительных механизмов. В состав документации входят данные, необходимые для сборки, подключения и интеграции гидросистемы в управление станком.
До изготовления оборудования согласуются компоновка гидравлических узлов, подключения к исполнительным механизмам и перечень сигналов для обмена с системой управления. Это позволяет связать гидропривод с конструкцией и рабочим циклом станка ещё на стадии разработки машины.
