Станция смазки станка продольного фрезерно-расточного МС612Ф11

Характеристики:

Объем маслобака 630 л
Мощность 9 кВт
Расход 70 л/мин

Станция смазки CTR-KV-B1626 предназначена для подачи смазочного материала к основным узлам станка:

  • левой горизонтальной бабки;
  • правой горизонтальной бабки;
  • вертикальной бабки;
  • направляющим стола;
  • редуктору привода стола, червяку привода стола;
  • редуктору ползуна вертикальной бабки, редуктору каретки вертикальной бабки;
  • каретки вертикальной бабки.
Станция смазки производится в соответствии с общепризнанными техническими правилами. После сборки агрегат проходит обязательные испытания. При монтаже и запуске необходимо соблюдать требования инструкции по эксплуатации гидравлических агрегатов. Обслуживание и ввод в эксплуатацию должны осуществляться только квалифицированным персоналом со специальными знаниями в области гидравлики.

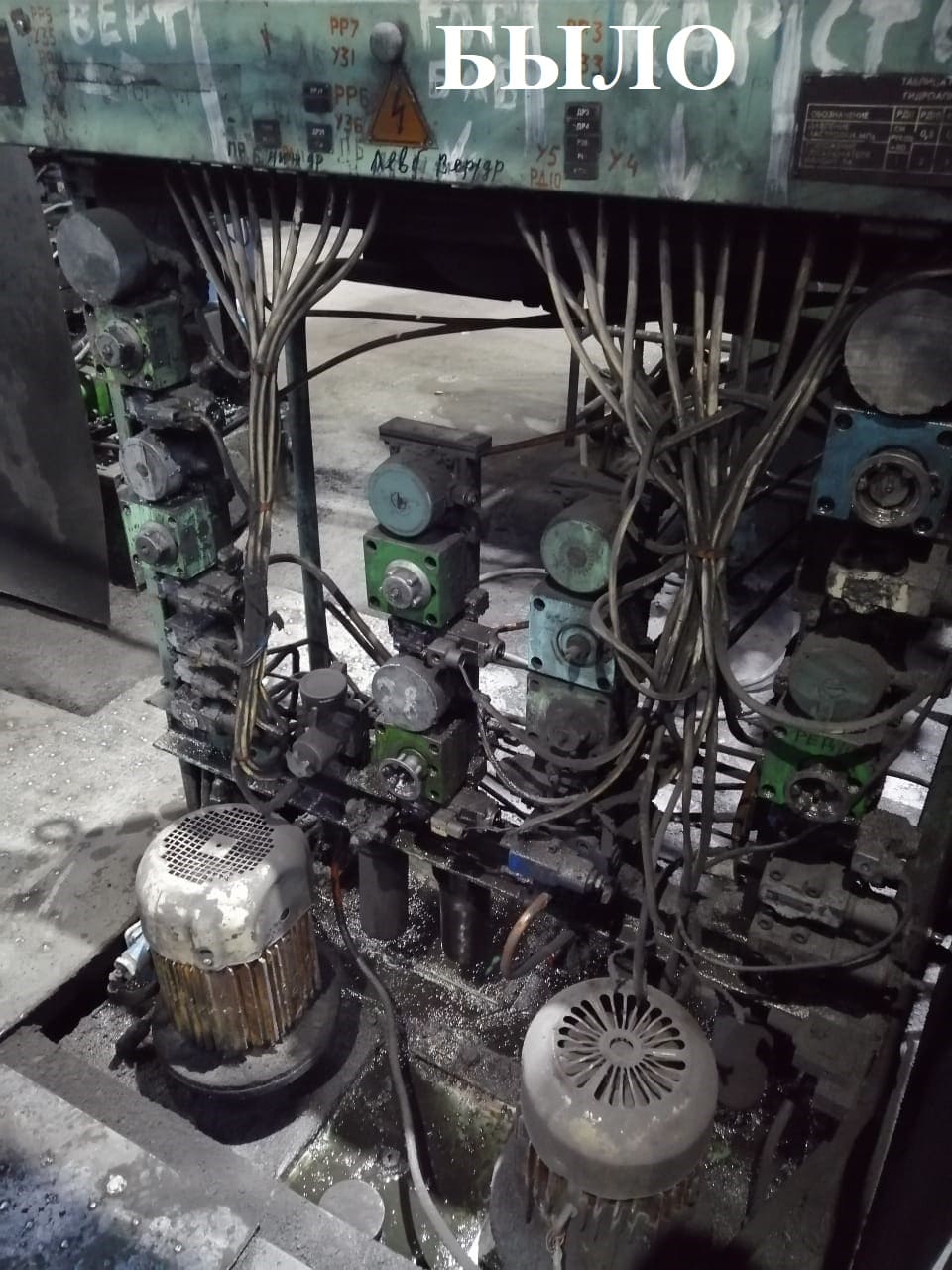

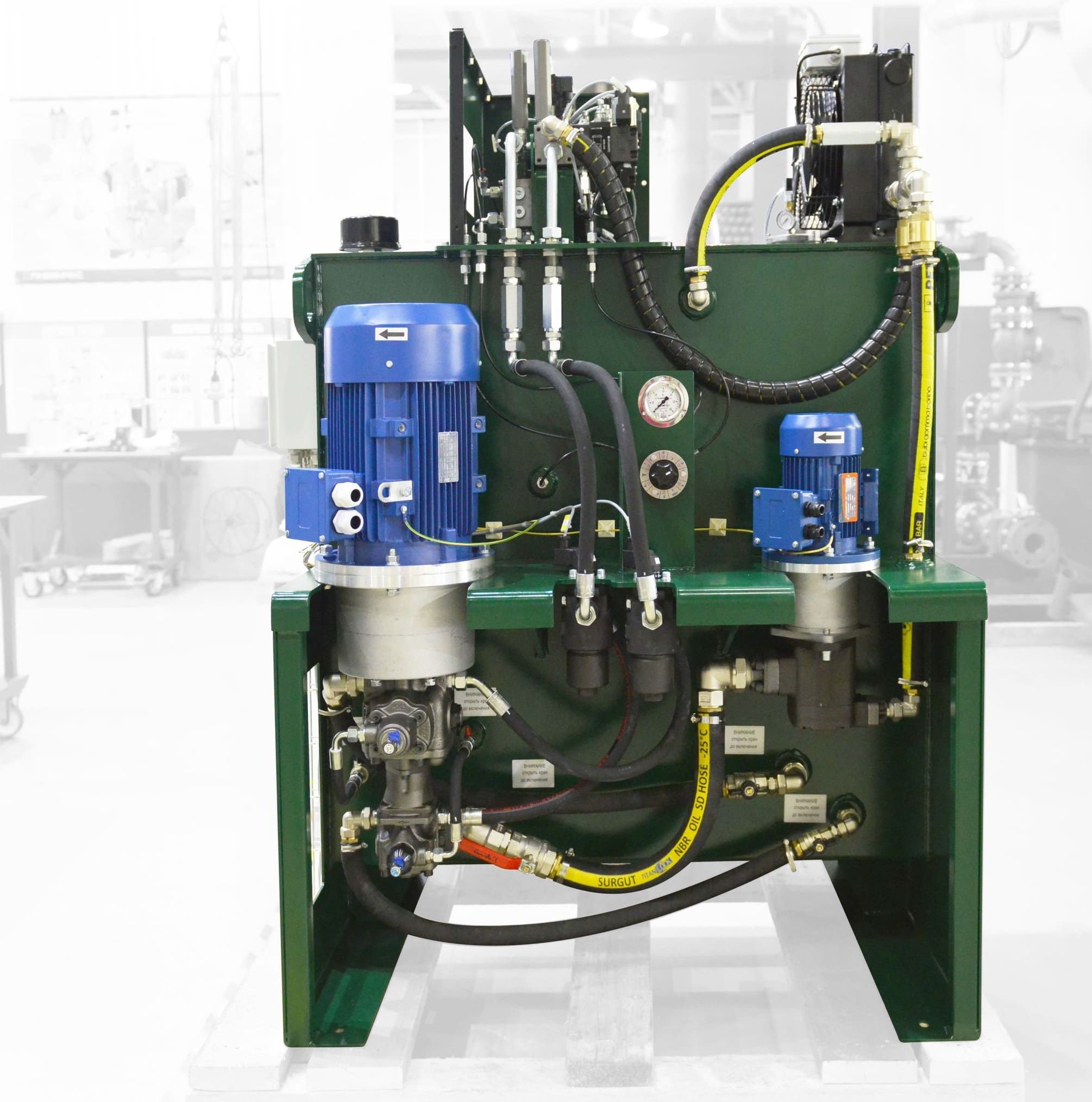

Станция смазки представляет цельный агрегат, смонтированный на раме. Включает в себя блок гидроаппаратуры для управления и настройки подачи рабочей жидкости к точкам смазки, установленный в шкаф, мотор-насосные группы, установленные снаружи, контур кондиционирования и фильтрации рабочей жидкости.

Резервуар (бак) оборудован визуальным индикатором уровня для контроля количества рабочей жидкости в баке, а также электрическим реле уровня. Для поддержания постоянной температуры рабочей жидкости в гидросистеме на баке установлены два термостата, один из которых имеет настраиваемую точку срабатывания, а другой - фиксированную.

Выходные сигналы с термостатов предназначены для управления электродвигателем вентилятора воздушного теплообменника. На крышке бака установлен сливной фильтр тонкостью 25 мкм и фильтр-сапун. Сапун фильтрует воздух и обеспечивает атмосферное давление в баке, когда воздух всасывается в резервуар и замещает жидкость, которая поступает в исполнительные органы.

Силовая установка имеет две мотор-насосные группы. Насосы соединяются через конусный кронштейн и упругую приводную муфту с электродвигателем и устанавливаются на отдельной раме через виброизолирующие опоры вне корпуса гидравлической станции. Насосы оснащены предохранительным блоком для разгрузки в момент запуска или в случае длительного простоя оборудования при включенном насосном агрегате. Предохранительный клапан в составе блока служит для защиты гидросистемы от превышения давления выше допустимого.

Общий контур кондиционирования поддерживает соответствующую температуру и класс чистоты рабочей жидкости. В контур кондиционирования жидкости входят: секция пластинчатого насоса, циркуляционный фильтр тонкостью 25 мкм и воздушно-масляный блок охлаждения. Контур смонтирован на крышке резервуара. Теплообменник с вентилятором расположен на крышке шкафа.

Работой контура управляет электронный регулятор температуры, который включает/выключает электродвигатель вентилятора воздушного теплообменника. Теплообменник установлен на общий слив, так как расхода на сливе хватает для отведения мощности выделяемой на нагрев. Блок гидроаппаратуры обеспечивает управление и настройку подачи рабочей жидкости к точкам смазки. Блок состоит из распределителей, клапанов, дросселей, реле расхода фирмы Duplomatic.
