В разделе представлены гидравлические системы, насосно-аккумуляторные станции, гидроблоки и системы смазки, разработанные и изготовленные ПНЕВМАКС для гидравлических, механических и кузнечно-прессовых машин. Реализованные проекты охватывают штамповочные, ковочные, правильные, листогибочные, вулканизационные, формовочные, брикетировочные и пакетировочные прессы.
Гидропривод обеспечивает рабочее усилие пресса, перемещение ползуна и вспомогательных механизмов, удержание давления, возврат подвижных частей и выполнение операций в заданной последовательности. Параметры системы определяются усилием пресса, скоростью рабочего и холостого хода, продолжительностью цикла, типом обрабатываемого материала и требованиями к безопасности оборудования.
Гидравлические системы для прессового оборудования
Прессовый гидропривод должен обеспечивать значительное усилие при контролируемом перемещении рабочего органа. В зависимости от технологической операции система выполняет быстрый подвод, рабочее прессование, выдержку под давлением, разгрузку и возврат ползуна в исходное положение.
ПНЕВМАКС разрабатывает и производит гидростанции, насосно-аккумуляторные установки, гидроблоки и вспомогательные масляные системы для нового и действующего прессового оборудования. Проекты компании включают приводы прессов различного усилия и назначения, а также замену устаревших гидроагрегатов и реконструкцию действующих систем управления.
Схема гидропривода рассчитывается по циклограмме машины. При этом учитываются максимальное усилие, требуемая скорость перемещения, продолжительность рабочего хода, объём цилиндров и частота повторения операций. Для прессов с резко изменяющимся расходом применяются многопоточные насосные группы и гидроаккумуляторные станции.
Гидроприводы штамповочных и ковочных прессов
В кузнечно-штамповочном производстве гидравлическая система управляет рабочим цилиндром пресса, выталкивателями, прижимами, подвижными столами и вспомогательными механизмами. Для горячей и холодной штамповки важны устойчивое развитие усилия, повторяемость рабочего цикла и согласованная работа пресса с манипулятором или линией подачи заготовок.

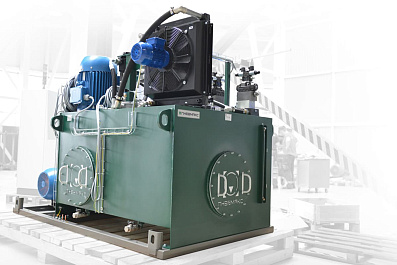

ПНЕВМАКС реализовала проекты для листоштамповочных, изотермических и кривошипных прессов, оборудования объёмной горячей штамповки, ковочных манипуляторов и молотов. Полученный опыт позволяет разрабатывать гидроприводы под новые машины и адаптировать современные системы к прессам, находящимся в длительной эксплуатации.
Для скоростных операций запас рабочей жидкости может накапливаться в гидроаккумуляторах. Насосно-аккумуляторная станция обеспечивает высокий расход во время рабочего хода и восстанавливает запас жидкости в паузах между циклами, не требуя постоянной работы насосов на максимальной мощности.

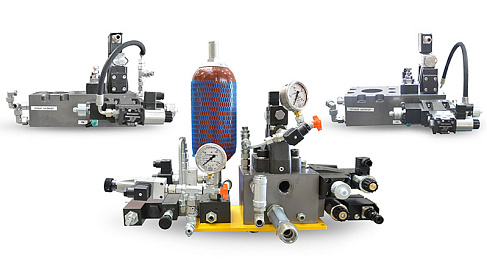

Гидросистемы правильных, листогибочных и трубопрофильных прессов
Правильные и гибочные прессы используются для изменения геометрии листа, профиля, трубы или крупногабаритной заготовки. Гидропривод должен обеспечивать плавное нарастание усилия, точное перемещение рабочих органов и устойчивое удержание заданного положения.

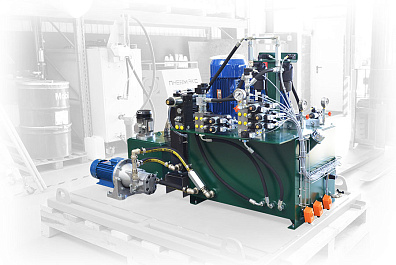

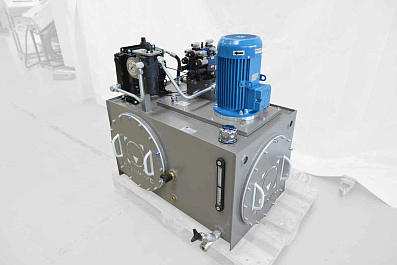

В проектах ПНЕВМАКС гидравлические системы применялись для правки труб и дорнов, формирования тройников и крестовин, гибки листового материала и обработки трубных профилей. Для машин с несколькими силовыми цилиндрами предусматривается синхронизация, исключающая перекос траверсы или рабочего полотна.
При управлении по положению используются датчики перемещения и регулирующая гидроаппаратура. Система сопоставляет фактическое положение цилиндров с заданным и корректирует подачу рабочей жидкости, сохраняя параллельность движения под нагрузкой.
Прессы для формования пластмасс, резины и композиционных материалов
При формовании полимерных и композиционных изделий пресс должен поддерживать заданное усилие в течение технологической выдержки. Для вулканизационных и термопрессовых процессов дополнительно требуется последовательное управление прессованием, раскрытием формы, выталкивателями и вспомогательными устройствами.

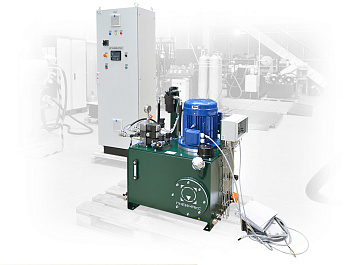

ПНЕВМАКС разрабатывала гидростанции для вулканизационных прессов, оборудования по производству изделий из пластмасс, стеклопластиковых листов, компаундов и резинотехнических изделий. В отдельных проектах гидропривод обслуживал несколько рабочих камер или обеспечивал полную реконструкцию гидравлической части машины.
Стабильность давления в период выдержки влияет на геометрию и качество готового изделия. Поэтому в схеме предусматриваются контроль утечек, компенсация снижения давления, разгрузка насоса после достижения заданного усилия и защита формы от неконтролируемого движения.
Прессы для порошковых материалов, брикетирования и пакетирования
Прессование порошков, отходов и сыпучих материалов требует формирования плотной заготовки или пакета при заданном усилии. Гидравлическая система управляет основной плитой, загрузочными и выталкивающими механизмами, дверями камеры и устройствами фиксации.
Реализованные проекты ПНЕВМАКС включают гидроприводы прессов для порошковых материалов, брикетировочных и пакетировочных установок, компакторов коммунальных отходов и прессов для формирования кип. Эти машины отличаются рабочим усилием и циклограммой, но предъявляют сходные требования к удержанию давления и безопасному освобождению прессовой камеры.
Для оборудования, работающего с загрязнёнными или абразивными материалами, особое значение имеют защита штоков, состояние уплотнений и чистота рабочей жидкости. Контуры фильтрации и охлаждения рассчитываются с учётом фактической продолжительности и интенсивности работы пресса.
Системы смазки механических и гидравлических прессов
Кривошипные, эксцентриковые и другие механические прессы требуют регулярной подачи смазочного материала к подшипникам, направляющим, шарнирным соединениям и элементам привода. Недостаточная смазка приводит к росту трения, износу и нарушению точности движения механизмов.
ПНЕВМАКС имеет опыт разработки централизованных систем жидкой и пластичной смазки для прессов различного усилия. Системы дозируют смазочный материал, распределяют его по точкам и контролируют работу насосов и линий подачи.
Отдельные станции смазки применяются также в гидравлических прессах с крупными механическими узлами, поворотными столами и вспомогательными приводами. Состав системы определяется числом точек, длиной магистралей, типом смазочного материала и режимом работы машины.
Модернизация гидроприводов прессов
Значительная часть прессового оборудования продолжает работать после многолетней эксплуатации, но исходные гидроагрегаты, клапаны и системы управления уже не обеспечивают требуемую надёжность или не поддерживаются производителем. В этом случае новая гидросистема должна сохранить рабочие функции пресса и быть совместимой с его цилиндрами, трубопроводами и механической частью.
ПНЕВМАКС выполняла замену насосных станций, гидроблоков и систем управления гидравлических, штамповочных и вулканизационных прессов. В проектах применялись современные насосы и клапанная аппаратура, индивидуальное управление исполнительными механизмами, новые системы фильтрации, охлаждения и контроля параметров.
При необходимости модернизация включает не только замену гидростанции, но и изменение циклограммы, восстановление паспортной производительности, повышение точности позиционирования или адаптацию пресса к новой технологической операции. Состав работ определяется после обследования оборудования в рамках технического аудита гидросистемы.
Насосно-аккумуляторные станции прессов
Насосно-аккумуляторные станции применяются в прессах с высоким кратковременным потреблением рабочей жидкости. Насосы заряжают аккумуляторы между рабочими циклами, а во время прессования накопленный объём поступает к исполнительным механизмам.
Такая схема позволяет обеспечить значительный расход и быстрое развитие усилия без установки насосного оборудования, рассчитанного на постоянную максимальную производительность. Аккумуляторный контур также может использоваться для поддержания давления и завершения безопасной операции при отключении основного привода.
Работоспособность станции зависит от корректного давления предварительной зарядки и состояния аккумуляторов. Для действующего прессового оборудования эти параметры проверяются при регламентном обслуживании; восстановление давления выполняется в рамках зарядки гидроаккумуляторов азотом.
Гидросистема под технологию и конструкцию пресса
Пресс нельзя рассматривать отдельно от выполняемой операции. Одинаковое номинальное усилие может требовать разных гидравлических схем для штамповки, правки, вулканизации, формования или пакетирования материала. Поэтому исходными данными становятся не только параметры цилиндров, но и полный рабочий цикл машины.
Опыт ПНЕВМАКС охватывает прессовое оборудование различных поколений, конструкций и отраслей применения. Это позволяет выбирать схему не по формальному типу пресса, а по фактическому распределению нагрузок, требованиям к быстродействию, точности, удержанию давления и безопасности персонала.
Для действующих машин результатом может стать как новая гидростанция, совместимая с существующим прессом, так и комплексная модернизация гидросистемы с заменой управления, распределительных блоков и вспомогательных контуров. Если механическая часть оборудования сохраняет ресурс, обновление гидропривода позволяет вернуть прессу расчётные режимы и продолжить его эксплуатацию без замены всей машины.
