Гидростанция CTR-KV-B1732 установки для формирования тройников и крестовин

Характеристики:

Наибольший наружный диаметр трубы-заготовки
40 мм
Наибольшая длина трубы-заготовки
250 мм
Наибольшее количество формуемых отводов (с подпором)
2 шт.
Давление гидронаполнителя
700-4000 кгс/см2
Суммарная мощность электродвигателей
15,5 кВт

Установка формообразования тройников/крестовин, предназначена для изготовления деталей типа тройников и крестовин из трубчатой заготовки методом выпучивания с одновременной осадкой торцов и подпором свободных поверхностей формуемых отводов. Установка представляет собой специальный гидравлический пресс и состоит из собственно пресса и гидростанции CTR-KV-B1732.

ПНЕВМАКС разработал и поставил полностью гидросистему установки, включающую исполнительные органы – гидроцилиндры.

Гидросистема предназначена для зажима полуматриц, осевого сжатия заготовки, создания усилия подпора и давления необходимого для формообразования.

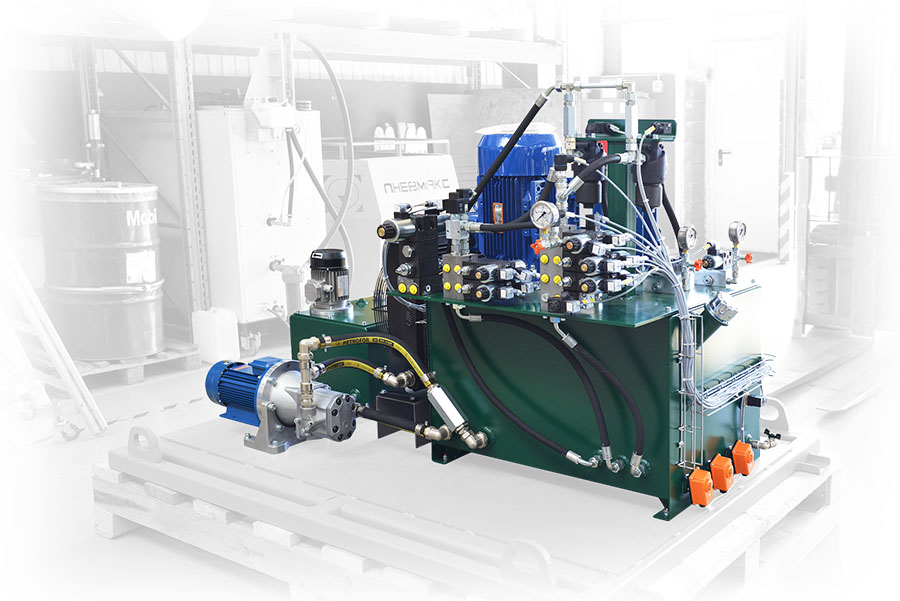

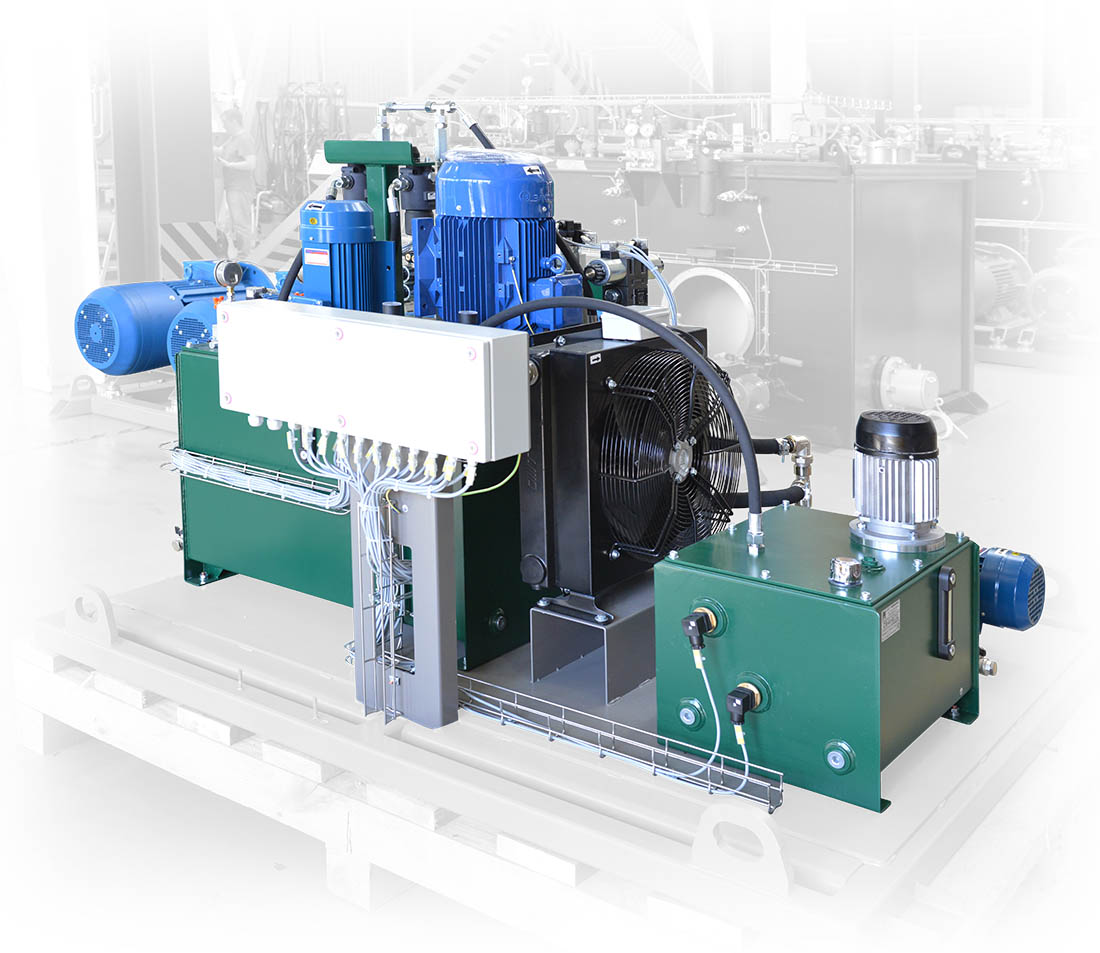

Гидростанция CTR-KV-B1732 включает в себя:

  1. насосную установку;
  2. гидробак, разделенный на два отсека;
  3. цилиндр синхронизации, который предназначен для осуществления синхронного движения пуансонов осевого сжатия;
  4. насос с электродвигателем, смонтированный на крышке бака и предназначеный для заполнения заготовки рабочей жидкостью;
  5. панель, на которой смонтирована гидроаппаратура;
  6. блок фильтров;
  7. трубопроводы.
