CTR-KV-B1-0038 - гидростанция скоростного пресса линии сборки рам грузовых машин

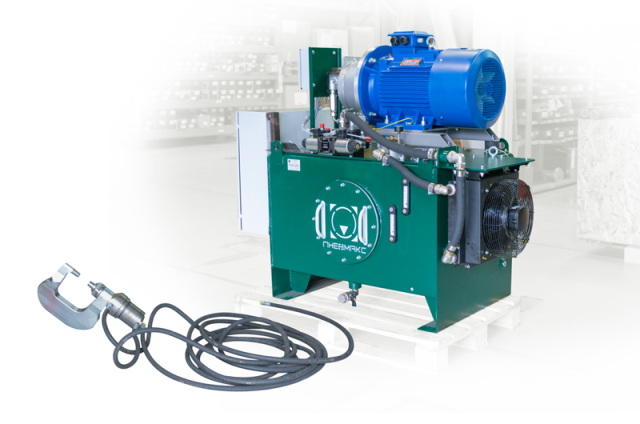

Станция CTR-KV-B1-0038 скоростного пресса линии сборки рам грузовых машин обеспечивает цикл формирования заклёпки диаметром до 14 мм менее чем за 1,5 секунды.

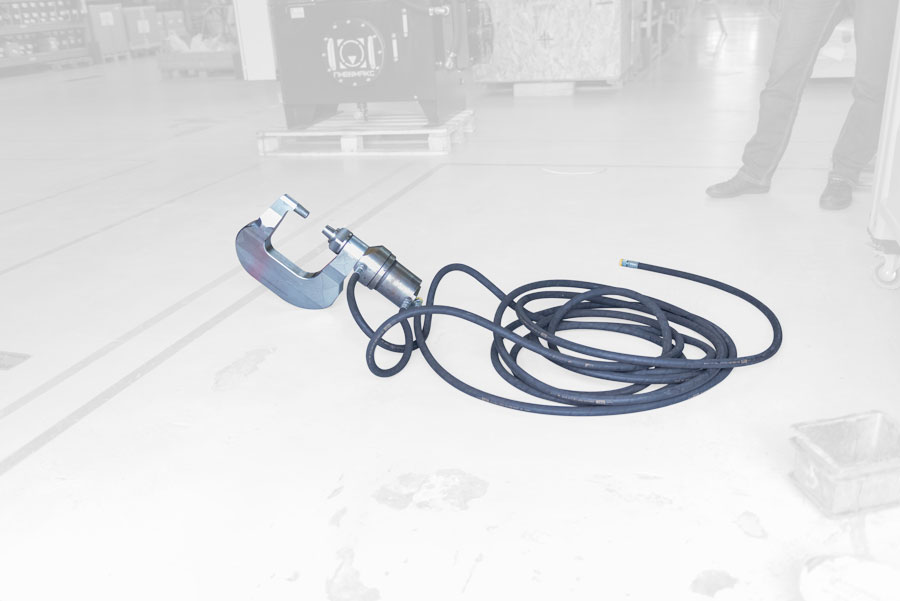

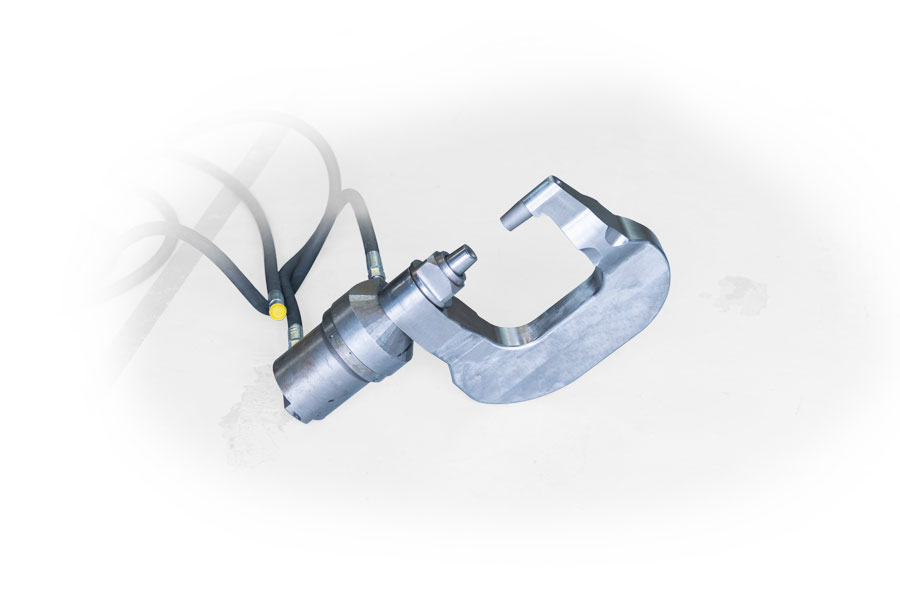

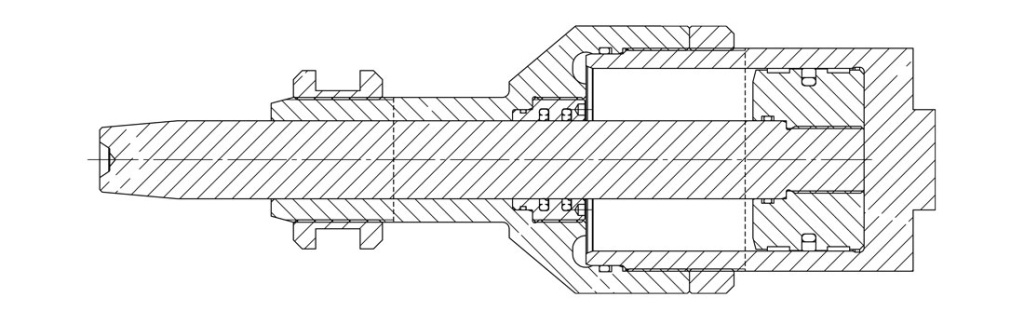

Для обеспечения высокой скорости и усилия применяется насос-моторная группа с шестерённым насосом номинальной мощностью 22 кВт и номинальной расходом 35 л/мин. Аппаратура стыкового монтажа СЕТОР 5. В качестве исполнительного механизма применяется специальный гидравлический цилиндр HC3-82/35-0075_SPK.

В связи с непрерывной работой производственной линии в системе предусмотрен воздушно-масляный теплообменник для рассеивания тепла рабочей жидкости. Ограничение максимального усилия настраивается при помощи реле давления станции в линии поршневой полости гидравлического цилиндра. Цикл прессования начинается по нажатию кнопки на ручке скобы-держателя заклёпочника, настройка выдержки и управление электро-магнитными катушками распределителя реализовано при помощи САУ.
