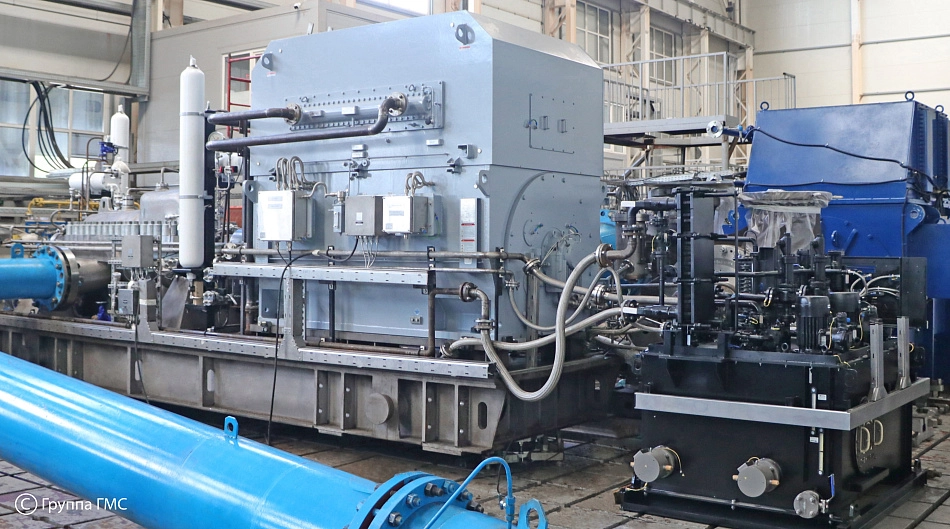

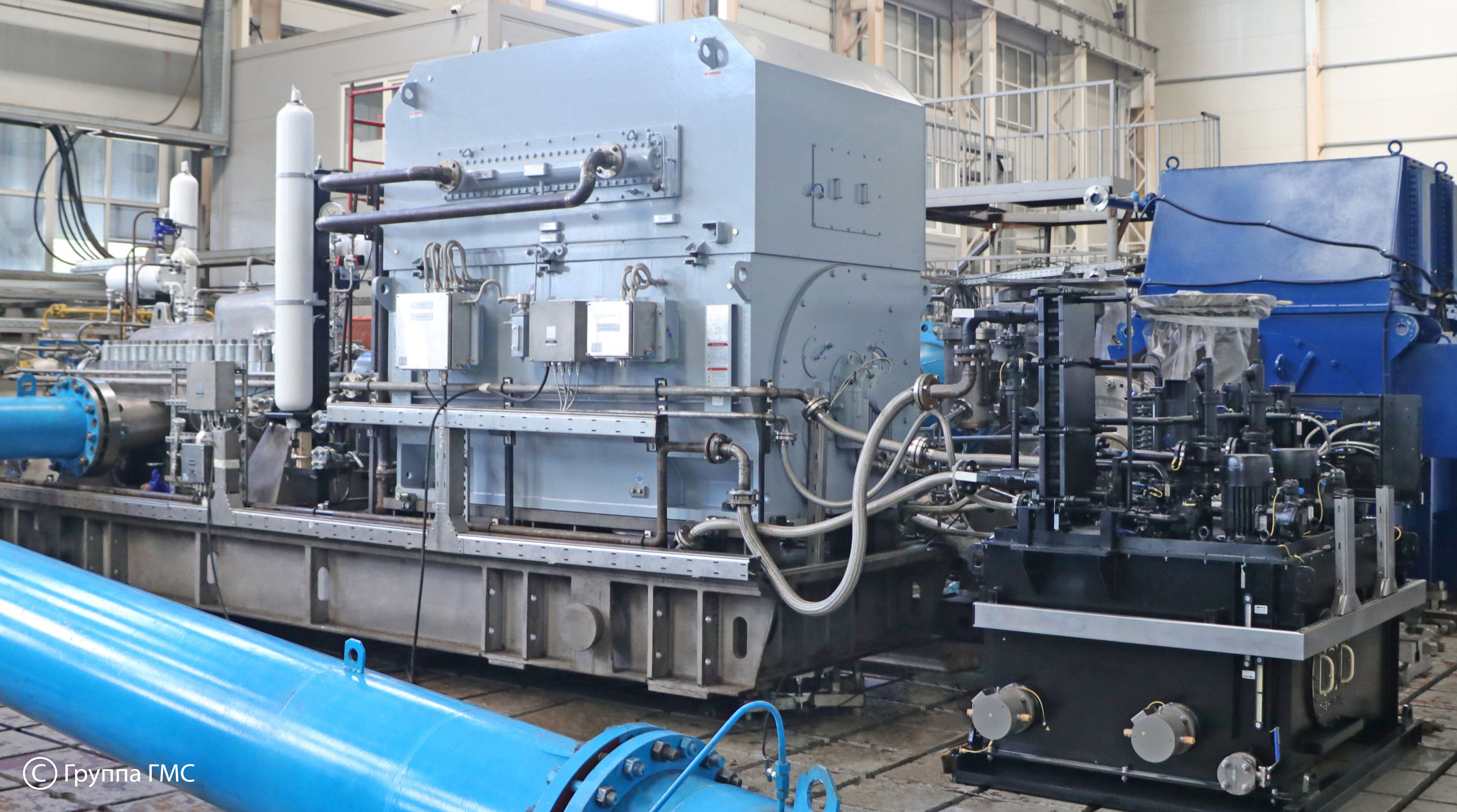

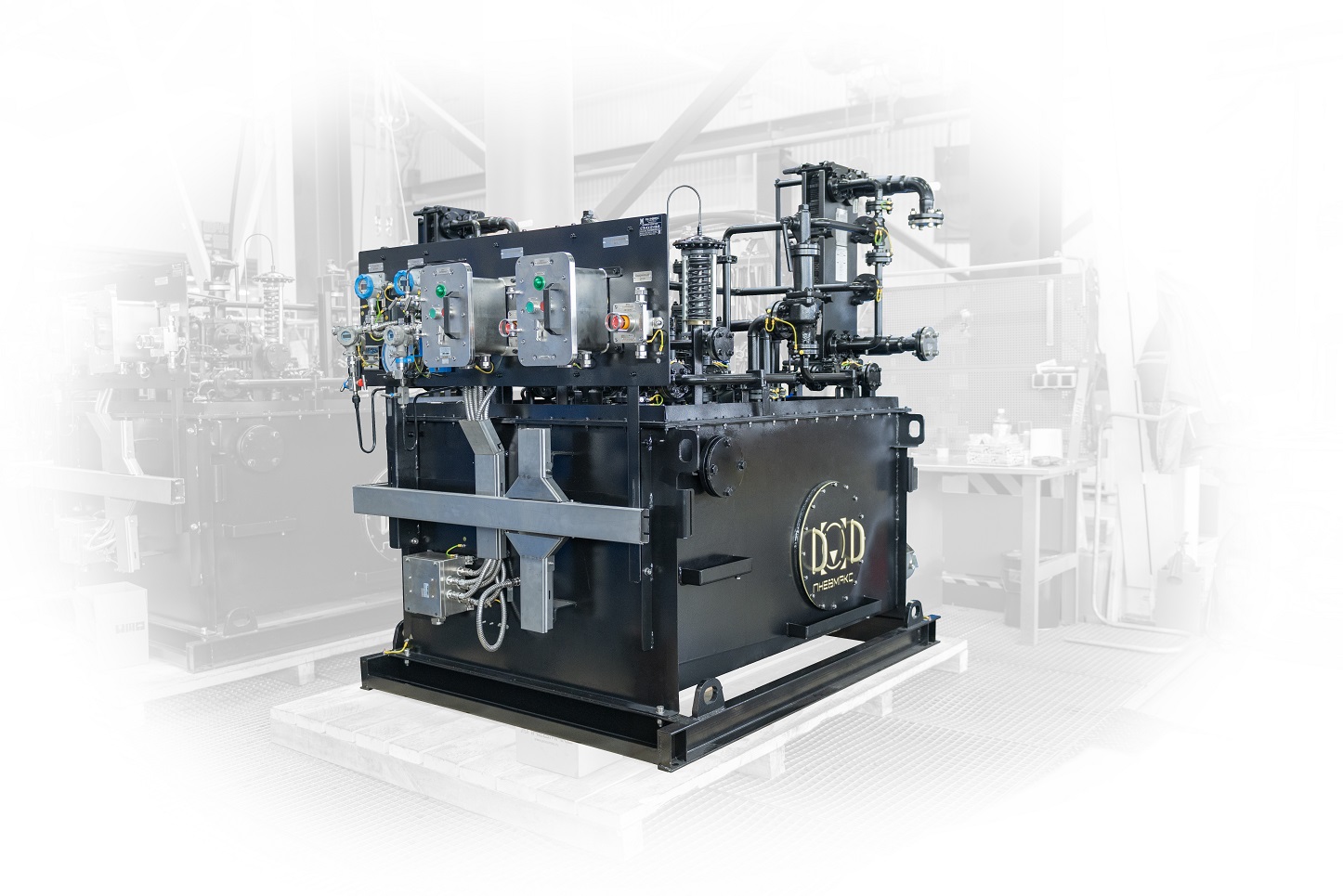

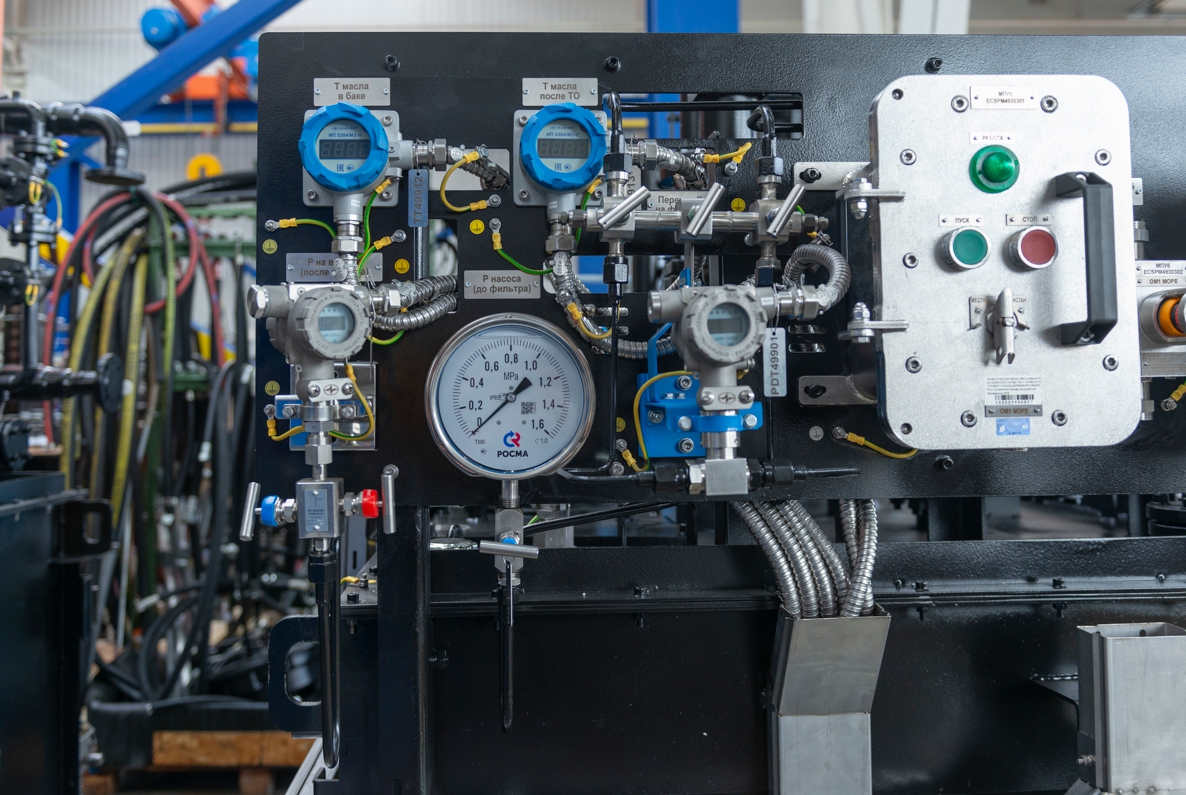

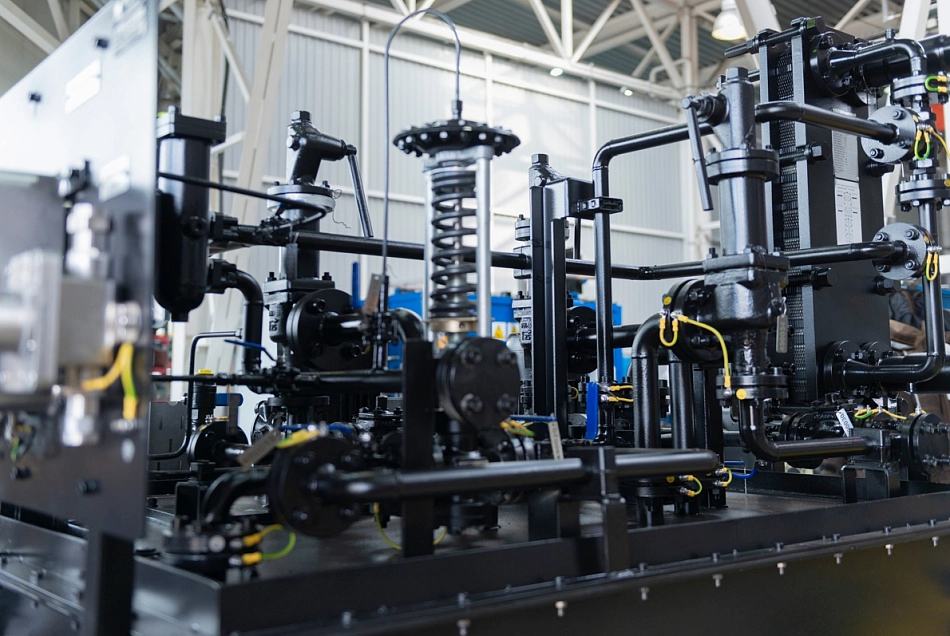

CTR-KV-D1-0049. Маслоустановка принудительной смазки для насосных агрегатов АМГ-250Н/6×410 и ТГ-150F/11×365
проект CTR-KV-D1-0049
Назначение проекта
Разработка и изготовление маслоустановки принудительной смазки для насосных агрегатов:
- АМГ-250Н/6×410
- ТГ-150F/11×365
производства АО «ГМС Ливгидромаш».
Маслоустановка предназначена для обеспечения циркуляции и подачи смазочного масла к подшипниковым узлам насосов, поддержания требуемых параметров давления, температуры и степени очистки рабочей жидкости.
Проект реализован для применения в составе оборудования нефтегазовой отрасли.
Нормативная база
При проектировании использованы требования, предъявляемые к насосным агрегатам по:
- ГОСТ 32601
- ISO 13709 / API 610
Система смазки разработана с учетом практики применения требований к маслоустановкам, применяемым совместно с насосами нефтегазового назначения (в увязке с положениями API 614 для установок общего назначения).
Такой подход обеспечивает соответствие станции требованиям к надежности, безопасности и эксплуатационной устойчивости оборудования.
Основные технические характеристики гидростанции
- Объем маслобака — 1200 л
- Материал бака — нержавеющая сталь

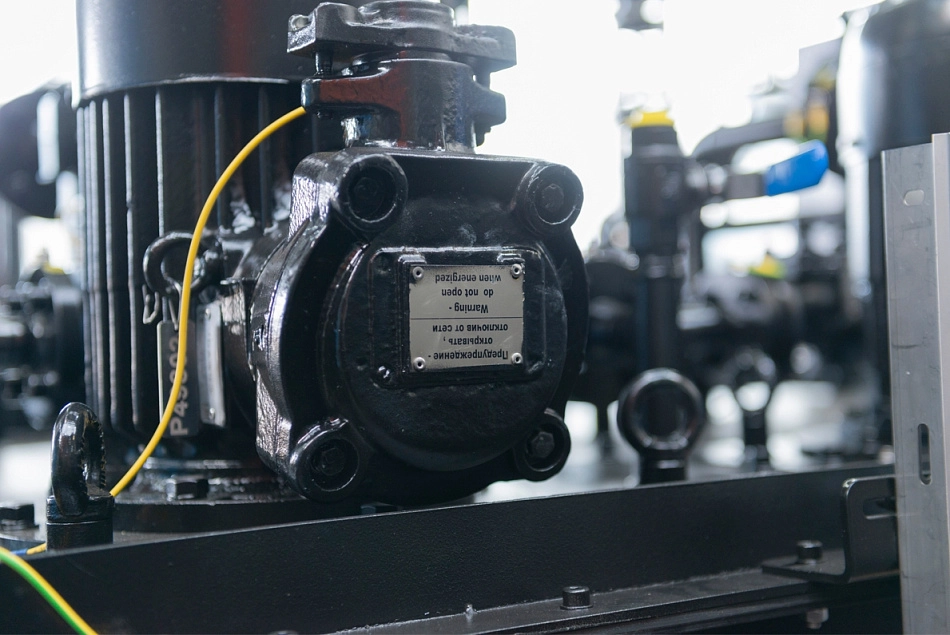

- Насосы — 2 × 82 л/мин
- Электродвигатели — 2 × 2,2 кВт
- Частота вращения — 3000 об/мин
- Контрольное давление — 5 bar
- Тонкость фильтрации — 25 мкм
- Электроподогрев масла — 2 × ТЭН 5 кВт
- Исполнение — КМП IIB T3
Схема предусматривает резервирование насосов (рабочий / резервный режим).
Конструктивные решения
- Бак увеличенного объема (1200 л) для обеспечения тепловой стабильности и снижения температурных колебаний масла.
- Дублирование насосных агрегатов для повышения надежности системы смазки.
- Фильтрация 25 мкм для защиты подшипников насосных агрегатов от механических примесей.
- Электронагрев масла для обеспечения требуемой вязкости при пуске и эксплуатации в условиях пониженных температур.
- Исполнение, допускающее применение на объектах нефтегазовой промышленности.
Область применения
- Насосные агрегаты нефтегазового назначения
- Объекты добычи, транспортировки и переработки углеводородов
- Технологические насосные станции
Результат реализации
Изготовлена и поставлена маслоустановка принудительной смазки, обеспечивающая:
- стабильную подачу масла в заданных режимах;
- соответствие требованиям нормативной документации;
- надежную эксплуатацию насосных агрегатов в составе технологического оборудования
