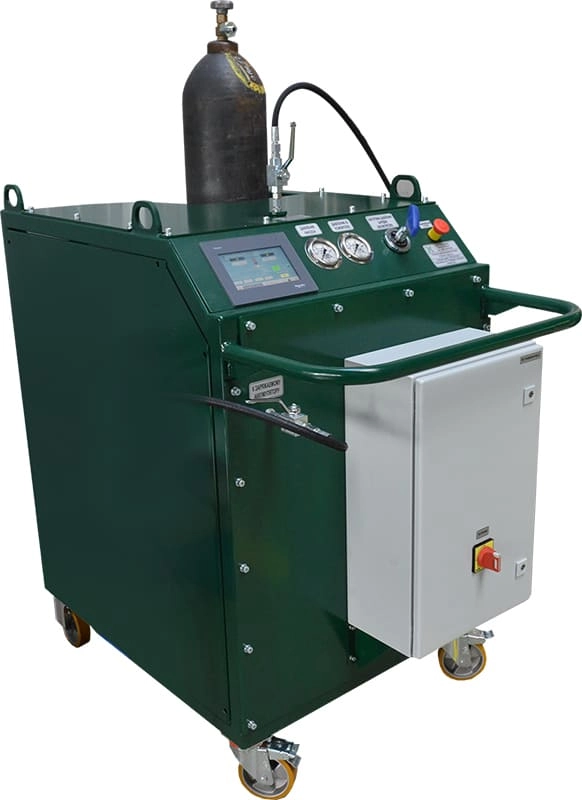

Агрегат заправки азотом CTR-KV1050-2-1 для гидроаккумуляторов кузнечно-прессового оборудования
Характеристики:
| Объем поставки | Агрегат заправки азотом, комплект соединительных РВД, питающий электрический кабель, газовый редуктор для баллонов с азотом |
| Объем бака | 75 л |
| Номинальное давление | 150 бар |
| Номинальный расход | 4 л/мин |
|
Номинальная потребляемая мощность |
3 кВт |
| Рабочая жидкость |
гидравлическое минеральное масло HLP-46 |
- Агрегат предназначен для заправки азотом гидроаккумуляторов любого типа от источника азота низкого давления - 8 бар.
- Гидравлическая схема агрегата разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования.
- Агрегат выполнен в мобильном исполнении для возможности перемещения в пределах цеха как на колесах, так и при помощи крана.
- В качестве основного рабочего элемента использован гидроаккумулятор поршневого типа, обеспечивающий равенство давлений между газовой и гидравлической полостями.

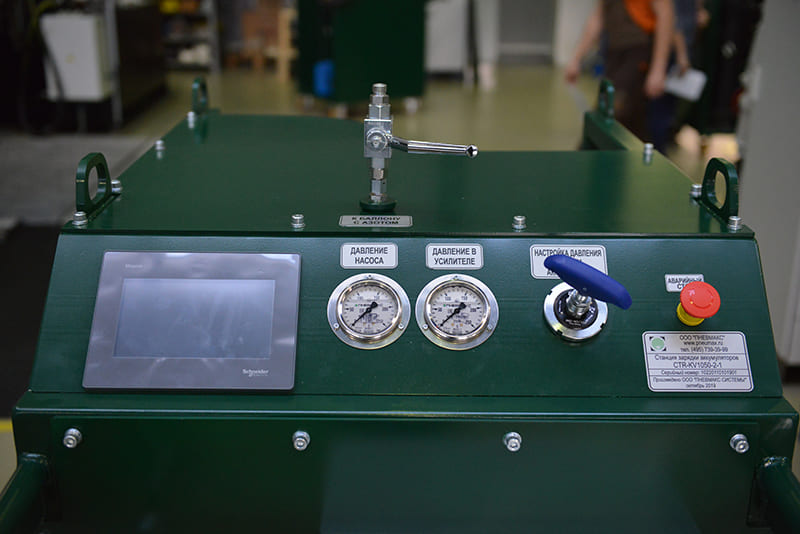

- Давление зарядки азота гидроаккумуляторов настраивается вручную с помощью предохранительного клапана, установленного на панели управления.

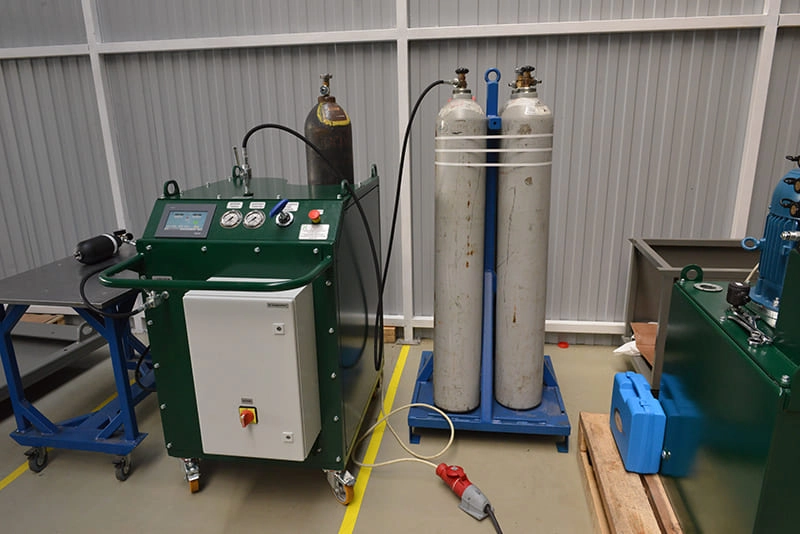

- В качестве источника азота на агрегате используются стандартные газовые баллоны, которые устанавливаются и фиксируются непосредственно на агрегате. Имеется возможность работы от баллонов, установленных в радиусе 1,5 метров от агрегата.
- Агрегат способен работать с давлением азота на входе не менее 8 бар. Технически, возможна работа и с более низким давлением, однако это существенно увеличивает время заправки.
- В состав агрегата входит система управления со всей необходимой для работы станции аппаратурой.

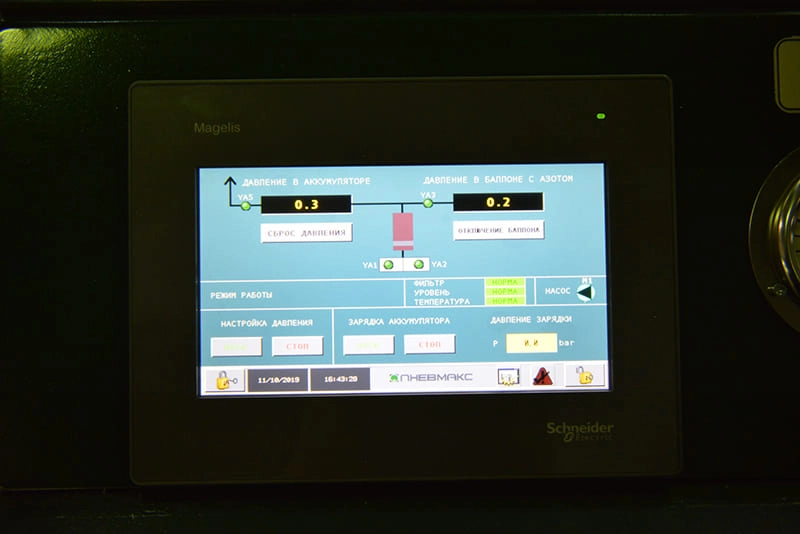

- Система управления позволяет визуализировать и автоматизировать процесс зарядки.
- В качестве основного силового агрегата использована мотор-насосная группа, состоящая из нерегулируемого шестеренного насоса и электродвигателя.
- Тонкость фильтрации сливного фильтра - 25 мкм.
- Контур кондиционирования рабочей жидкости отсутствует, поскольку агрегат обладает высоким КПД, а незначительный нагрев рабочей жидкости во время работы компенсируется рассеивающей способностью гидравлического бака.
- На гидростанции установлены все необходимые датчики для контроля работы и обеспечения безопасности оборудования: контроль давления гидравлических и газовых магистралей, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
