CTR-KV-B1734. Блок поддержания давления (БПД) для погружной установки

Гидравлическая станция CTR-KV-B1734

Назначение проекта

В рамках проекта разработан и изготовлен блок поддержания давления CTR-KV-B1734 для применения в составе стенда-скважины при проведении параметрических испытаний погружных установок с вентильным линейным электродвигателем.

Решение предназначено для обеспечения стабильного и регулируемого давления на выходе погружной установки при испытаниях оборудования, применяемого для откачки пластовой жидкости из нефтяных скважин.

Проект реализован по техническому заданию заказчика.

Инженерная задача

Требовалось обеспечить:

• поддержание постоянного давления в заданном диапазоне;
• возможность точной настройки рабочего давления;
• компенсацию динамических скачков давления;
• защиту испытательного оборудования от превышения допустимых параметров;
• стабильную работу при температуре рабочей жидкости от +15 °C до +50 °C.

Блок должен был работать в составе испытательного комплекса и обеспечивать повторяемость режимов при проведении параметрических испытаний.

Основные технические параметры

• Рабочая жидкость при испытаниях — масло И-5А
• Температура жидкости на входе — от +15 °C до +50 °C
• Давление жидкости на входе (диапазон регулирования) — от 2,0 до 25,0 МПа
• Номинальное (настраиваемое) давление — от 10,0 до 20,0 МПа
• Допустимое отклонение давления от заданного — не более 5 %

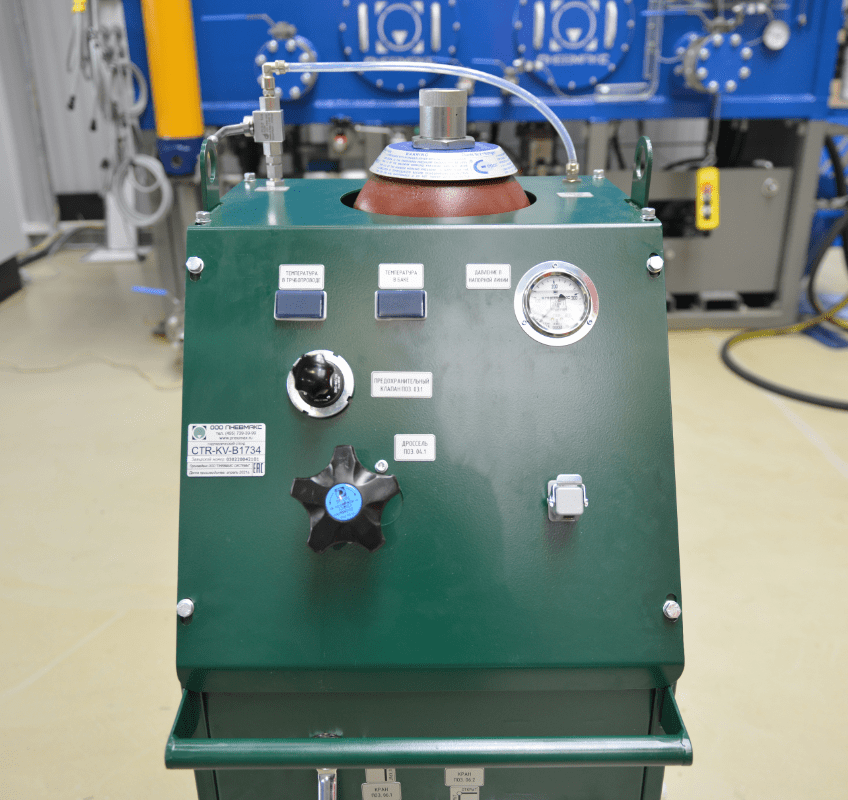

Конструктивное исполнение

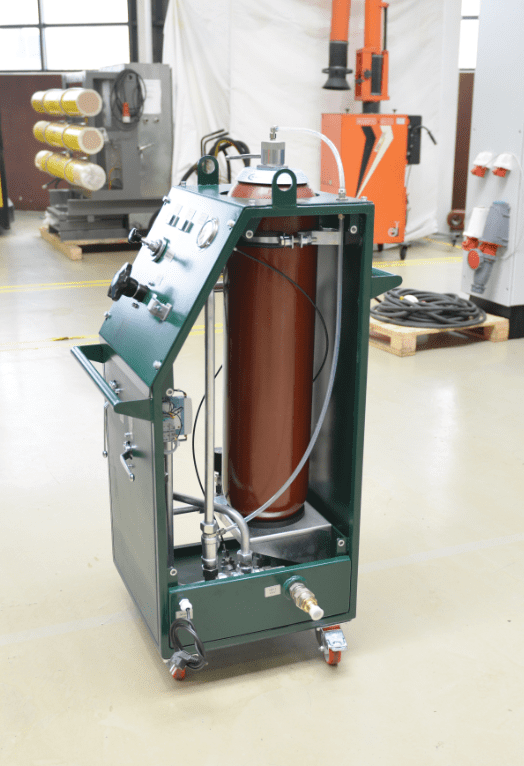

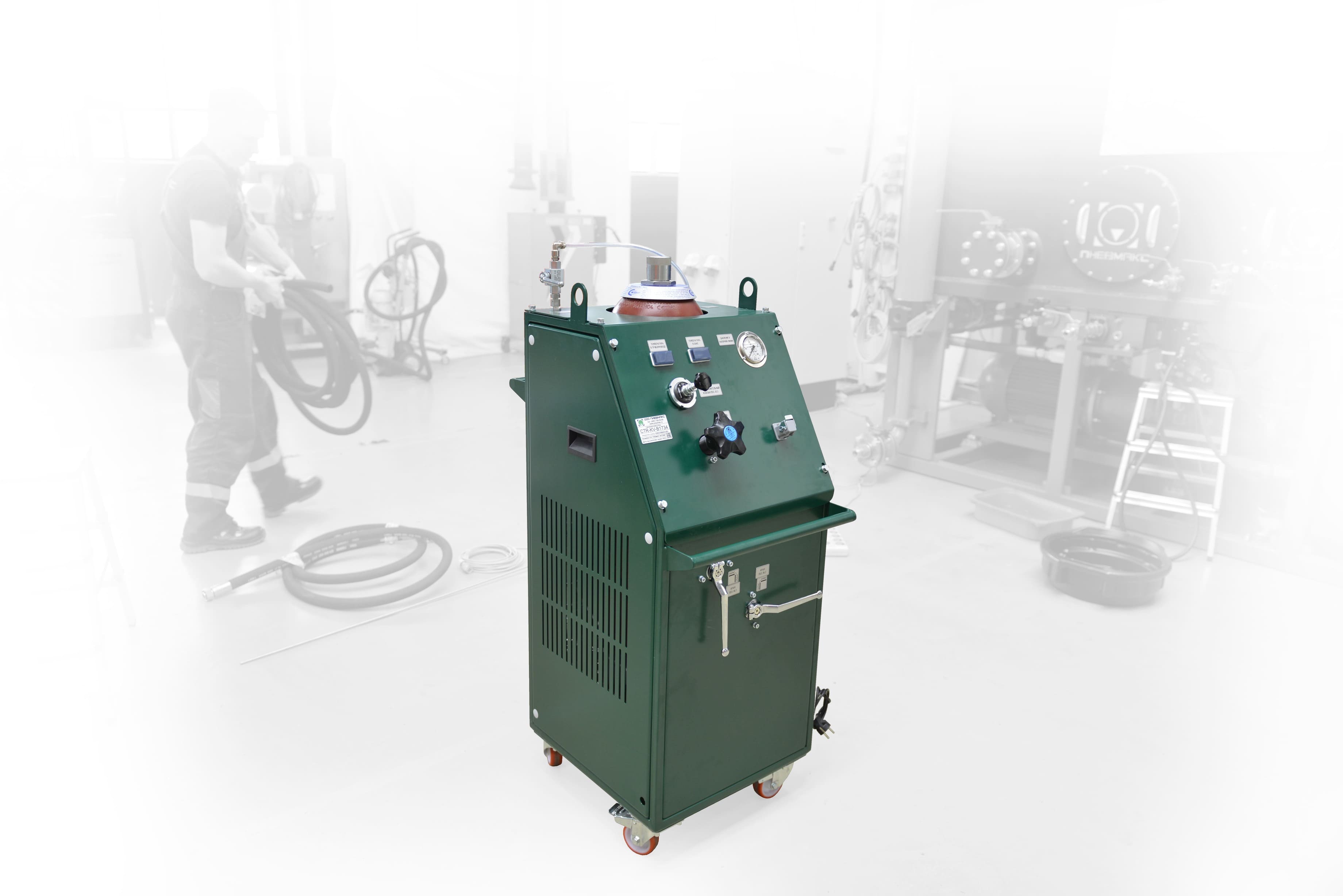

Блок выполнен на мобильной раме с колесами и тормозами для удобства перемещения и позиционирования на испытательном участке.

В состав входят:

• гидроаккумулятор для компенсации скачков давления;
• предохранительные клапаны с возможностью регулировки давления;
• манометр для контроля параметров;
• запорная и сливная арматура;

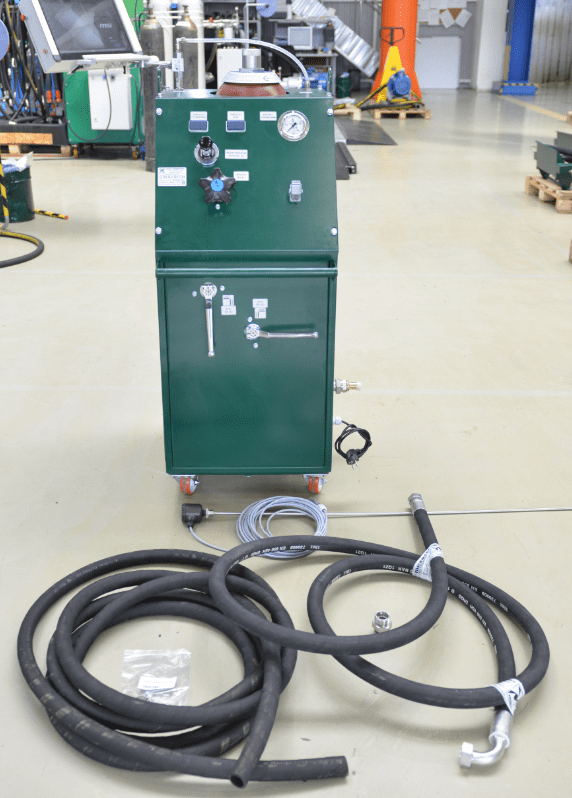

• рукава высокого давления с резьбовыми соединениями;
• гидравлические магистрали;
• воздухоудалитель;
• дроссель одностороннего действия.

Принятая компоновка обеспечивает безопасную эксплуатацию и удобство интеграции в состав стендового оборудования.

Область применения

• Испытательные стенды погружных установок
• Проверка вентильных линейных электродвигателей
• Оборудование для нефтедобычи
• Системы откачки пластовой жидкости

Результат реализации

Разработан и изготовлен блок поддержания давления, обеспечивающий стабильность испытательных режимов и контроль параметров в заданных диапазонах.

Проект демонстрирует опыт ПНЕВМАКС в разработке гидравлических узлов и испытательного оборудования для нефтегазовой отрасли по индивидуальным техническим заданиям.

Возможности реализации аналогичных решений

ПНЕВМАКС выполняет разработку и изготовление гидравлических узлов, блоков поддержания давления и испытательного оборудования по техническому заданию заказчика. Решения проектируются с учетом требуемых диапазонов давления, температурных режимов, параметров рабочей жидкости и особенностей интеграции в состав технологических или испытательных установок.

Опыт реализации проектов для нефтегазовой отрасли позволяет разрабатывать оборудование под конкретные условия эксплуатации и задачи заказчика.
