Cтанция CTR-KV-C0025 густой смазки для холодильника МНЛЗ
Станция CTR-KV-C0025 служит для подачи густой смазки в узлы трения холодильника машины непрерывного литья заготовок.

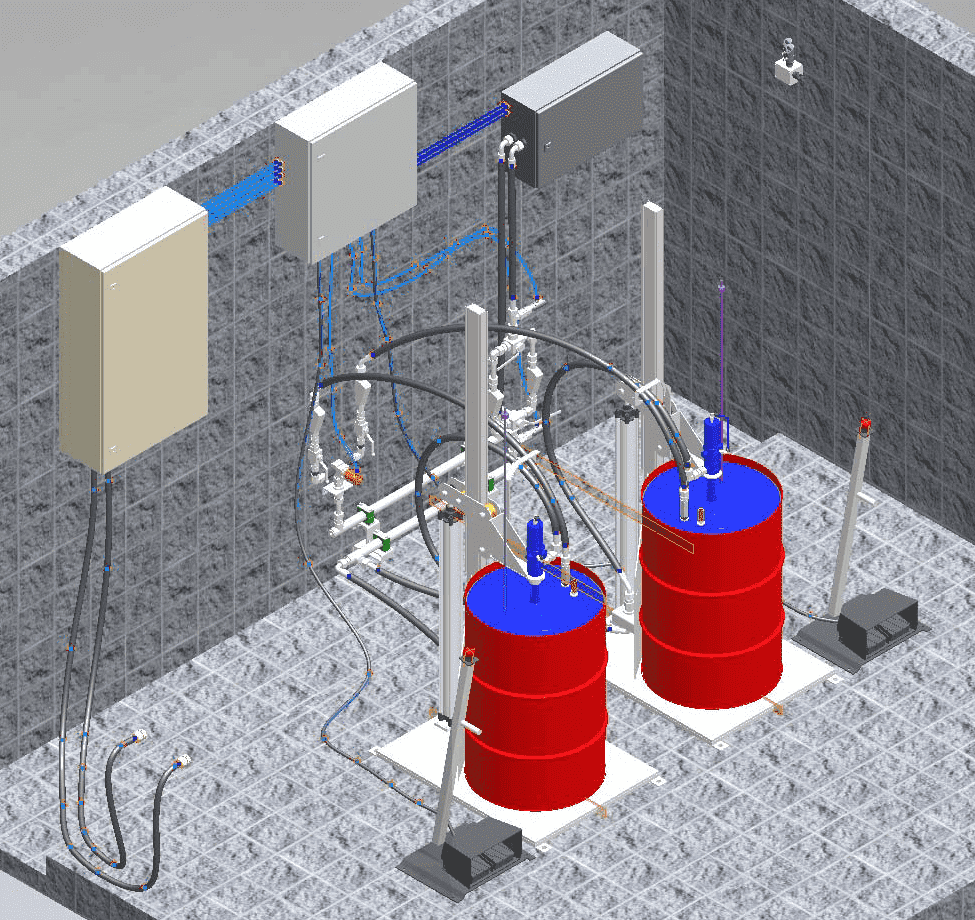

CTR-KV-C0025 – Cистема двухлинейной смазки для 3-х контуров, 2 пневматических бочковых насоса с системой извлечения на базе пневмоцилиндра, в сборе со шкафом управления и аппаратурой.
Основными предпосылками для замены существующей станции на станцию CTR-KV-C0025 стали неравномерное наполнение подшипниковых узлов разного объема и температурного режима, отсутствие возможности регулировки параметров системы смазки и отсутствие механизма извлечения насосов из бочек.
Технические характеристики смазочной станции CTR-KV-C0025:
- Номинальная подача насоса, см³/мин 700
- Максимальное рабочее давление, бар 400
- Давление подводимого воздуха, бар 4…8
- Номинальная тонкость фильтрации после насоса, мкм 150
- Класс смазки NLGI 2
- Контроллер АСУ Siemens
- Типоразмер бочки со смазкой, литров 200
- Сигнал датчиков давления, мА 4…20
- Напряжение питания соленоидов клапанов, В 24 пост.
Станция густой смазки CTR-KV-C0025 обеспечивает равномерную подачу густой смазки к подшипниковым узлам по 3 контурам. Насосы густой смазки (рабочий и резервный) подают смазку под давлением до 300 бар и подачей не менее 600 гр/мин.
Насосы предназначены для подачи смазки из бочек объемом 200 литров. Насосы укомплектованы механизмом для извлечения из бочек. Станция густой смазки предназначена для подачи смазки классом NLGI1,5-2.
Станция укомплектована рабочим и резервным насосом с возможность перехода с рабочего на резервный без остановки системы. Контроль достижения густой смазки до точек смазки осуществлен посредством датчиков давления на концах линий с аналоговым и дискретным сигналами. Для контроля за давлением смазки в конце каждой линии каждого контура быть установлен датчик давления.

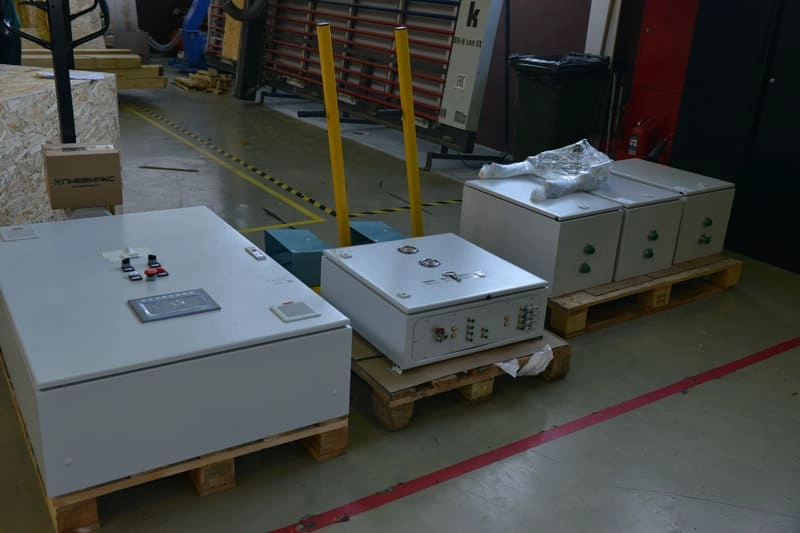

Система управления быть размещена в шкафу производства Rittal. Построение аппаратной части реализовано с применением контроллера, коммуникационного процессора и панели оператора производства фирмы SIEMENS.
Cостав программного обеспечения включает в себя блок данных для коммуникации с системой верхнего уровня и содержит информацию о состоянии насосов и клапанов, времени до следующей прокачки линий, выбор насосов, сигналы аварийных и предупредительных сообщений. Кабельная продукция для подключения датчиков и клапанов имеет маслостойкую изоляцию.
