CTR-KV-B6-0029 – Гидростанция привода конвейера с устройством натяжения ленты во взрывозащитном исполнении
Гидростанция CTR-KV-B6-0029 разработана для дозированной загрузки подъемных сосудов (скипов) рудой, поступающей из общешахтного бункера через питатель.

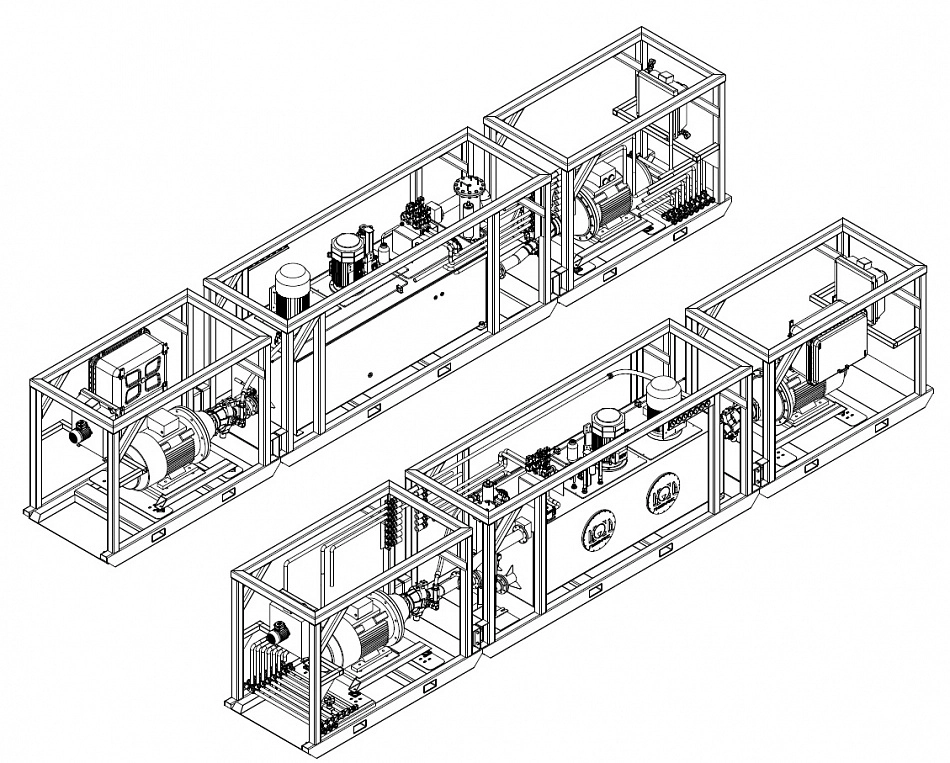

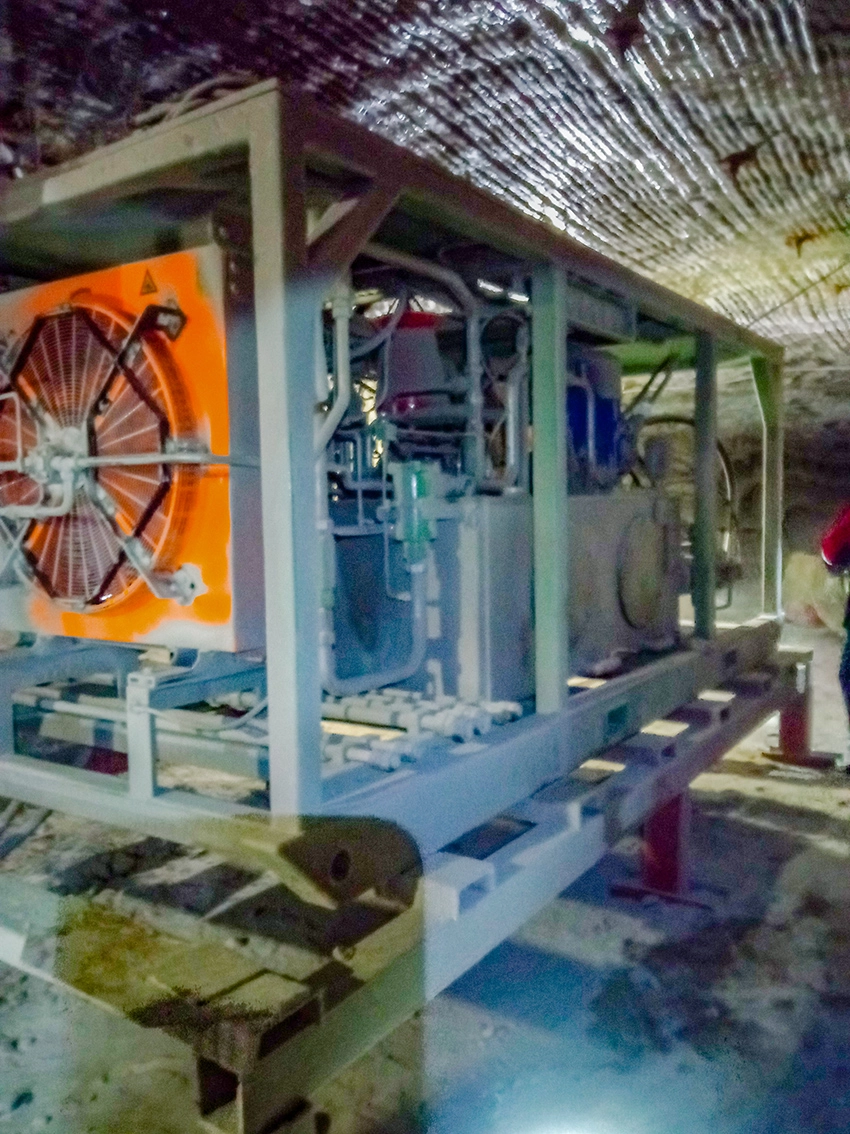

Гидравлическая станция смонтирована на раме и включает в себя:
- гидравлический резервуар с двумя силовыми насосами (на отдельных блочных рамных конструкциях);
- контур кондиционирования и фильтрации рабочей жидкости;
- блок клапанов для управления гидроцилиндрами/гидромотором;
- емкость для сбора возможных утечек гидравлической жидкости;
- клеммные шкафы для сбора сигналов от искробезопасной сети и от аппаратов со взрывозащищенной оболочкой.
Система электроснабжения выполнена с изолированной нейтралью.
Насосы и гидроаппаратура соответствуют требованиям технического регламента TP ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», TP ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».

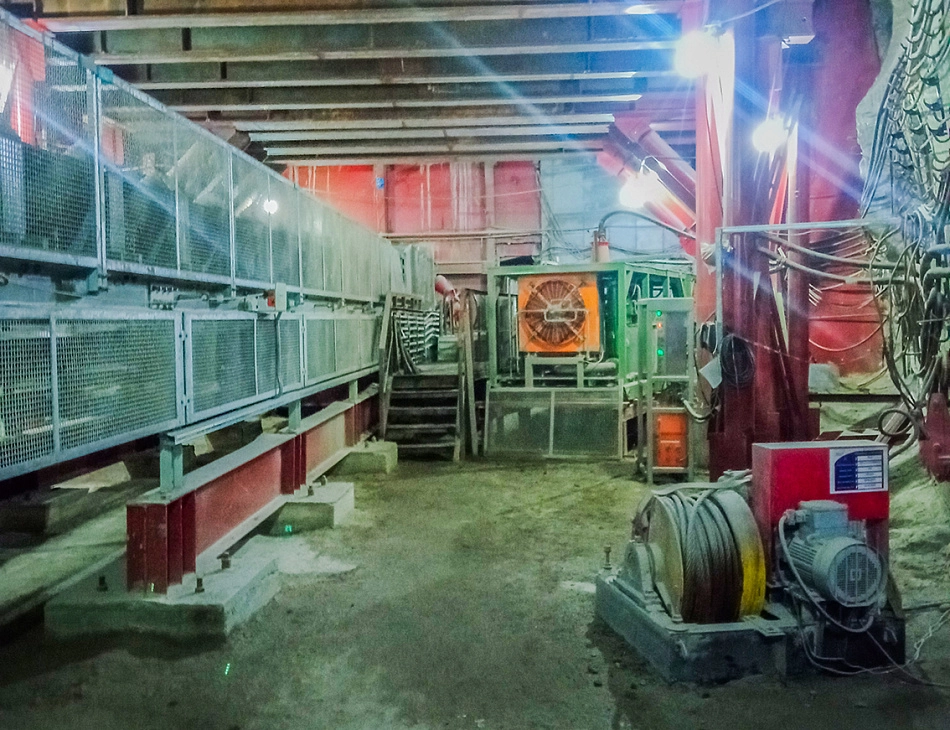

Состав загрузочного комплекса:
- подбункерный ленточный питатель с гидравлическим приводом;
- скользящий затвор (шибер) подбункерный с гидравлическим приводом;
- игольчатый затвор;
- ленточный взвешивающий конвейер с гидравлическим приводом;
- устройство натяжения взвешивающего ленточного конвейера с гидравлическим приводом;
- распределительное устройство (подвижные и загрузочные желоба, платформа) для переменой загрузки сосудов с гидравлическим приводом);
- маслостанция привода: ленточного подбункерного питателя, скользящего подбункерного затвора, устройства натяжения конвейера;
- маслостанция привода: взвешивающего ленточного конвейера, подвижного желоба распределительного устройства.
В целях ускорения монтажа оборудование поставляется Заказчику комплектными блоками высокой заводской и монтажной готовности.
Система гидравлического привода обеспечивает надежную защиту от:
- колебаний температуры рабочей жидкости;
- пониженного уровня рабочей жидкости в баке;
- изменения давления в системе;
- недопустимого загрязнения фильтрующих элементов;
- утечек рабочей жидкости
Гидравлические станция соответствует:
- техническим условиям ТУ 4145-001-70197582-2021
- комплекту конструкторской документации
- требованиям технических регламентов Таможенного союза:
- ТРТС 010/2011 «О безопасности машин и оборудования»;
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Технические характеристики
|
Объем бака |
2500 литров |
|
Номинальное давление |
До 250 бар |
|
Номинальный расход одной станции |
270 л/мин |
|
Номинальная потребляемая мощность |
110 кВт |
|
Номинальный расход и параметры контура кондиционирования |
Тонкость фильтрации 10 мкм, расход 200 л/мин, давление до 10 бар, воздушно-масляный блок охлаждения смонтирован на консоли резервуара |
|
Рабочая жидкость |
Минеральное масло HLP46 |
|
Температура воздуха в горных выработках |
От +2 0С до +26 0С
|
|
Окружающая среда |
Рудничная атмосфера, наличие агрессивных солей |
|
Влажность воздуха в горных выработках |
Сочетание относительной влажности и температуры: среднегодовое значение 90% при температуре +150С , верхнее значение 100% при температуре +250С
. |
