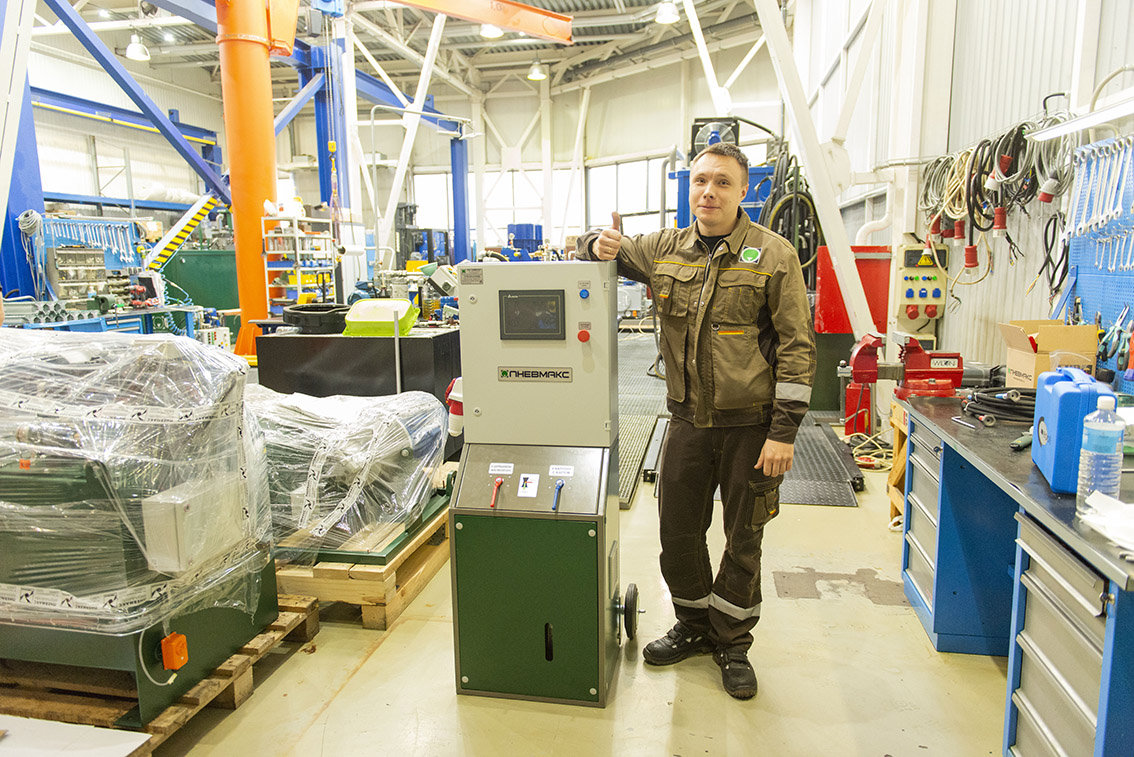

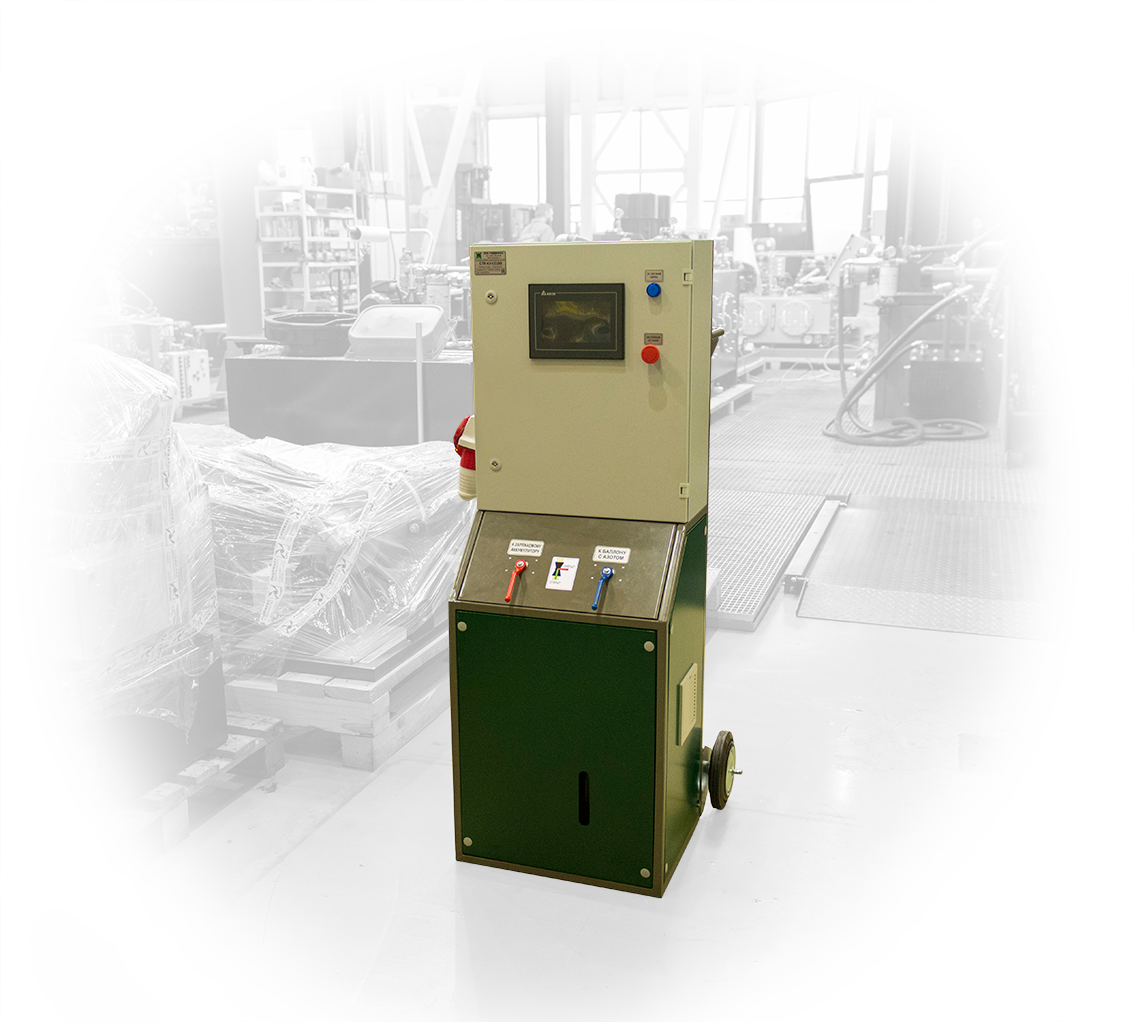

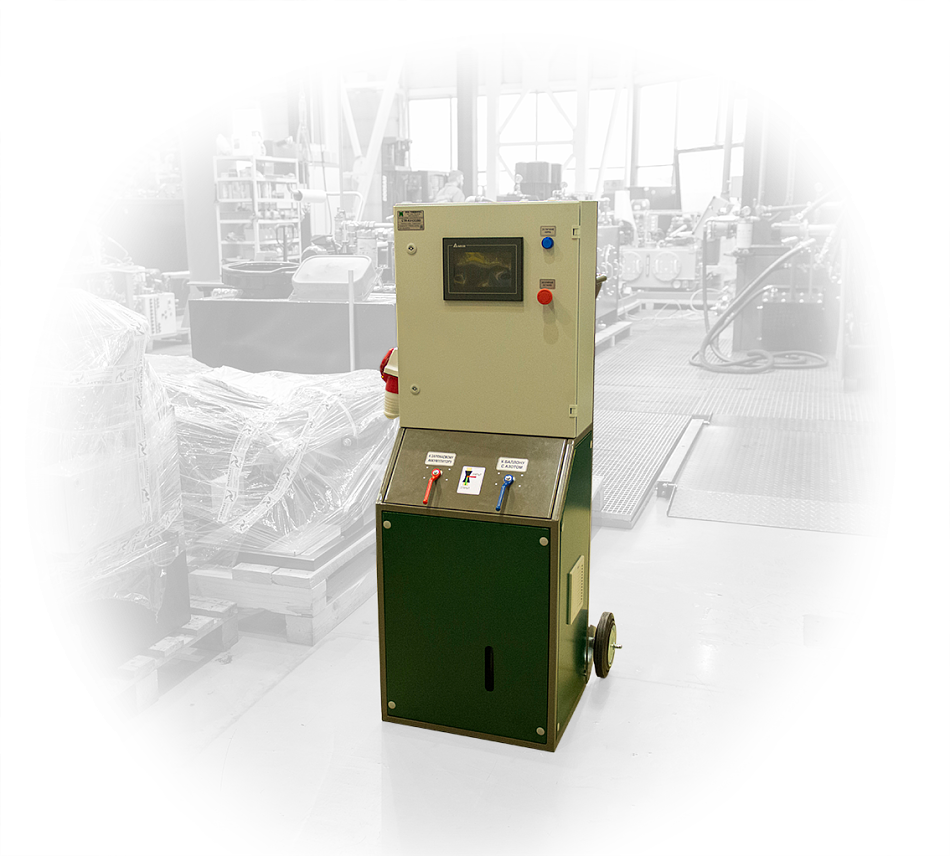

CTR-KV-C0289 - Мобильная станция заправки гидроаккумуляторов азотом с автоматизированной системой управления

Станция CTR-KV-C0289 предназначена для заправки пневмогидравлических аккумуляторов газом силами одного человека (оператора).
В состав  входит:

• компактная гидравлическая насосная станция,
• поршневой гидроаккумулятор (усилитель)
• шкаф электрического управления.

Заправка осуществляется путем всасывания азота из баллона и нагнетания его в заряжаемый аккумулятор за счет возвратно-поступательных движений поршня.

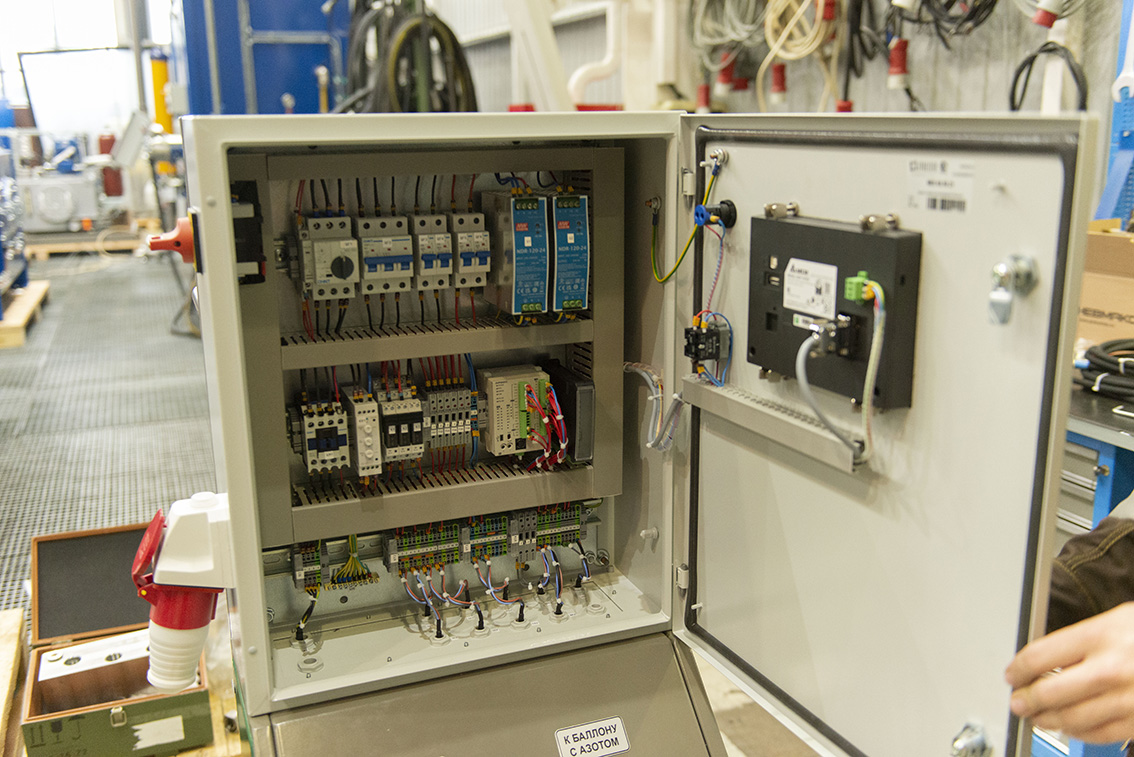

Электрический шкаф оборудован сенсорной панелью управления, которая предназначена для задания параметров работы оборудования, а также для визуализации информации о ходе технологического процесса и состояния исполнительных механизмов.

Благодаря удобному и открытому пользовательскому интерфейсу, обеспечивается:

• представление информации о ходе технологического процесса в цветном изображении с элементами анимации;

• отображение числовых значений параметров технологического процесса;

• регистрация аварийных сообщений и их архивирование.

Дополнительно в системе реализованы функции самоконтроля: защита от перегрева, защита от пуска насоса без масла, предупреждение о засоренности масляного фильтра, предупреждение о недостаточном давлении в баллоне

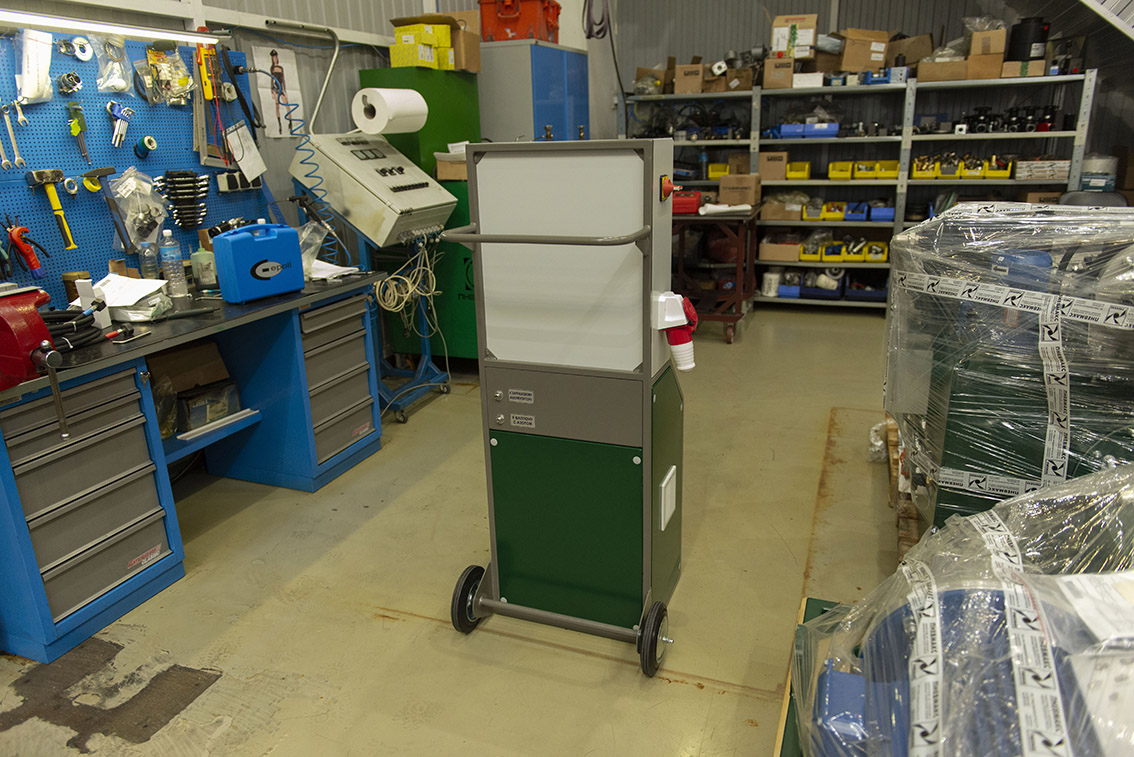

Конструкция станции разработана в соответствии с современными стандартами и обеспечивает безопасную и удобную эксплуатацию, техническое обслуживание и ремонт. Для удобства перемещения предусмотрены транспортировочные колёса и рукоятка.

Мобильность и относительно небольшая масса изделия позволяет осуществлять зарядку гидроаккумуляторов непосредственно на месте их эксплуатации, без демонтажа.

Основные характеристики

Объем бака	12 л
Номинальная мощность электродвигателей	0,37 кВт
Номинальный расход	1 л/мин
Максимальное давление в системе (настройка КП)	210 бар
Тонкость фильтрации	25 мкм
Тип рабочей жидкости	Минерально масло HLP (вязкость ISO VG 32-46)
Масса станции без рабочей жидкости	105 кг
