Гидравлическая система для системы позиционирования локатора 0297592

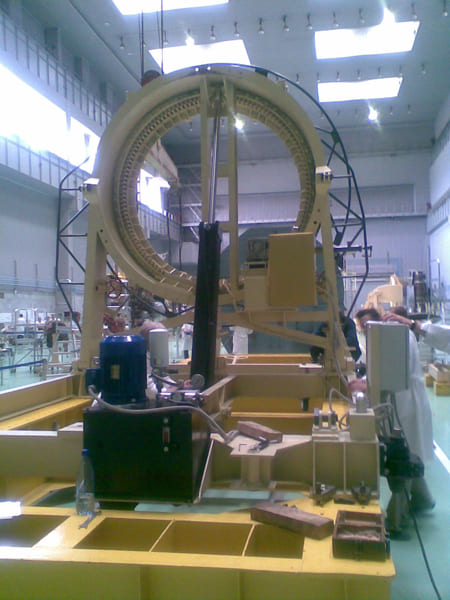

Система представляет из себя подъемную поворотную раму для крепления радара. Локатор является частью геостационарной гидрометрологической космической системы. Рама позволяет осуществлять поворот радара на 360 градусов, подъем в рабочее положение и опускание в горизонтальное для удобства транспортировки. Распределитель служит для распределения гидравлической рабочей жидкости в полости гидроцилиндра, осуществляя тем самым подъем цилиндра (поршневая полость – канал А) и опускание цилиндра (штоковая полость – канал В). С торцов распределителя имеются штоки для ручного дублирования.

• Подпорный клапан предназначен для создания подпора в полостях гидроцилиндра, например, для остановки в промежуточном положении. Также он обеспечивает плавность перемещения при работе гидроцилиндра с большими весами. При вращении по часовой стрелке давление подпора в полостях цилиндра увеличивается. При изменении нагрузки на шток гидроцилиндра необходимо производить перенастройку подпорных клапанов.
• Дроссель предназначен для регулировки скорости перемещения гидроцилиндра. При вращении по часовой стрелке расход уменьшается.
• Отсечные клапаны на гидроцилиндре предназначены для отсекания рабочей жидкости в гидроцилиндре и его безопасной остановки в случае разрыва гидрошлангов или трубопроводов.

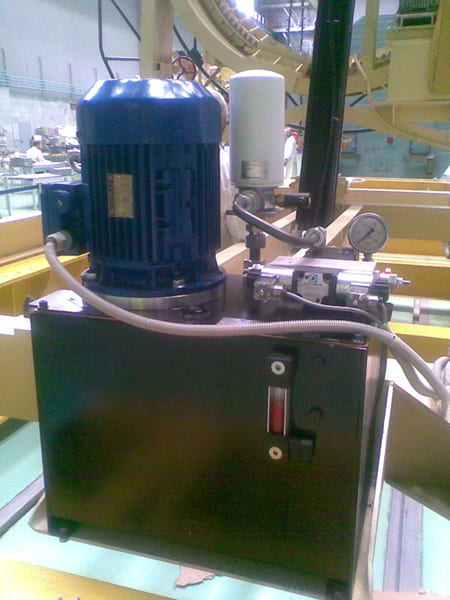

• Предохранительный клапан на гидростанции необходим для регулировки давления в гидросистеме. При вращении по часовой стрелке давление в системе увеличивается. Не допускается работать при давлении более 160 бар длительное время.
