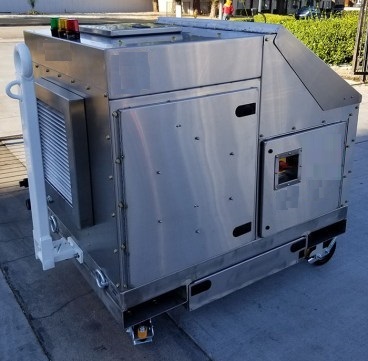

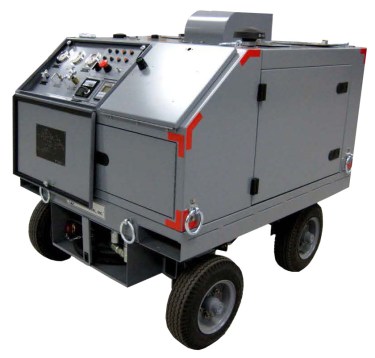

Гидравлический стенд для отработки гидросистем вертолетов CTR-KV-D0101
Характеристики:
|
Условия эксплуатации стенда |
-25°…+45° С |
|
Исполнение стенда |
мобильное (колеса с цельнолитыми резиновыми шинами) |
|
Рабочая жидкость |
АМГ-10 |
|
Максимальный расход |
20 л/мин |
|
Максимальное рабочее давление |
210 кг/см2 |
Гидравлический стенд представляет из себя цельный агрегат, смонтированный на раме с колесами. В качестве основного насоса используется специальный двухступенчатый насос для жидкостей с низкой вязкостью.
Подача рабочей жидкости в гидросистему вертолета регулируется трехлинейным регулятором расхода. Для заполнения испытуемого контура вертолета на стенде располагается промежуточный бак с насосом подпитки.
Класс чистоты рабочей жидкости поддерживается использованием напорного и сливного фильтров с требуемой тонкостью фильтрации. Для проверки чистоты масла в системе установлен пробоотборник. В линии слива используется смотровое стекло для контроля сплошности струи рабочей жидкости. Тепло от рабочей жидкости отводится воздушным теплообменником.
Предлагаемая конфигурация стенда предназначена для работы в трехсменном режиме (8 часов х 3) при коэффициенте загрузки к=0,8.
Электрооборудование стенда:
- устройство плавного пуска основного электродвигателя;
- индикация показаний расходомера, датчика давления, датчика температуры;
- защитная и сигнализирующая аппаратура.
