Гидропривод автомата ZAC 554
Характеристики:
Гидравлический агрегат 482731:
| Объем бака | 3х390 литров |
| Мотор-насосная группа (три) | |
| * тип насоса |
Аксиально-поршневой с наклонной планшайбой, с регулятором давления, регулируемый |
| * номинальная мощность электродвигателя | 30,0 кВт |
| * подача насоса | 150 л/мин |
| * рабочее давление (максимальное) | 120 бар (Pmax = 280 бар) |
| Мотор-насосная группа (контур циркуляции) (три) | |
| * тип насоса | Шестеренный с внешним зацеплением |
| * номинальная мощность электродвигателя | 0,75 кВт |
| * подача насоса | 77,1 л/мин |
| * рабочее давление (максимальное) | 6 бар (Pmax = 200 бар) |
| Напряжение питания электродвигателя(ей) | 220/380 В – 50 Гц трехфазного тока |
| Частота вращения электродвигателя(ей) | 1450 об/мин |
| Теплообменник (три) | Водяной, пластинчатый |
|
Тепловая мощность, рассеиваемая теплообменником |
»17 кВт при Dt=20°C; QВОДЫ³38,5л/мин; TВОДЫ =20ºС |
|
Тонкость фильтрации: напорные фильтры сливные фильтры воздушные фильтры |
25 мкм абс. 25 мкм абс. 40 мкм абс. |
|
Напряжение питания управляющих и контрольно-измерительных устройств |
110В/50Гц / со световой индикацией |
| Внешнее покрытие |
Антикоррозионное, трехслойное, цвет черный RAL 9005 |
| Рекомендуемая рабочая жидкость |
Минеральное масло HLP ISO VG46 по DIN 51524 часть 2 |
| Мощность нагревателей (три) | 1 кВт, ~380В |
| Минимальный класс чистоты |
9 по NAS 1638, 18/15 по ISO/DIN 4406 |
| Материал уплотнений | NBR (Пербунан) |
| Температура окружающей среды | -20°C - +40°C |
| Примерные габариты | 3500 × 1500 × 2000 мм |
| Примерный вес | 3000 кг |
Гидравлический агрегат 482729:
| Объем бака | 165 литров |
| Мотор-насосная группа | |
| * тип насоса | Аксиально-поршневой с наклонной планшайбой, с регулятором давления, регулируемый |
| * номинальная мощность электродвигателя | 5,5 кВт |
| * подача насоса | 24 л/мин |
| * рабочее давление (максимальное) | 140 бар (Pmax = 210 бар) |
| Мотор-насосная группа (контур циркуляции) | |
| * тип насоса | Шестеренный с внешним зацеплением |
| * номинальная мощность электродвигателя | 0,75 кВт |
| * подача насоса | уточняется |
| * рабочее давление (максимальное) | 10 бар (Pmax = 200 бар) |
| Напряжение питания электродвигателя(ей) | 220/380 В – 50 Гц трехфазного тока |
| Частота вращения электродвигателя(ей) | 1450 об/мин |
| Теплообменник | Водяной, пластинчатый |
| Тепловая мощность, рассеиваемая теплообменником | »3 кВт при Dt=20°C;QВОДЫ³10л/мин; TВОДЫ =20ºС |
|
Тонкость фильтрации: напорный фильтр сливной фильтр воздушный фильтр |
25 мкм абс. 25 мкм абс. 40 мкм абс. |
| Напряжение питания управляющих и контрольно-измерительных устройств | 110В/50Гц / со световой индикацией |
| Внешнее покрытие | Антикоррозионное, трехслойное, цвет черный RAL 9005 |
| Рекомендуемая рабочая жидкость | Минеральное масло HLP ISO VG46 по DIN 51524 часть 2 |
| Минимальный класс чистоты | 9 по NAS 1638, 18/15 по ISO/DIN 4406 |
| Материал уплотнений | NBR (Пербунан) |
| Температура окружающей среды | -20°C - +40°C |
| Примерные габариты | 500 × 500 × 1000 мм |
| Примерный вес | 200 кг |

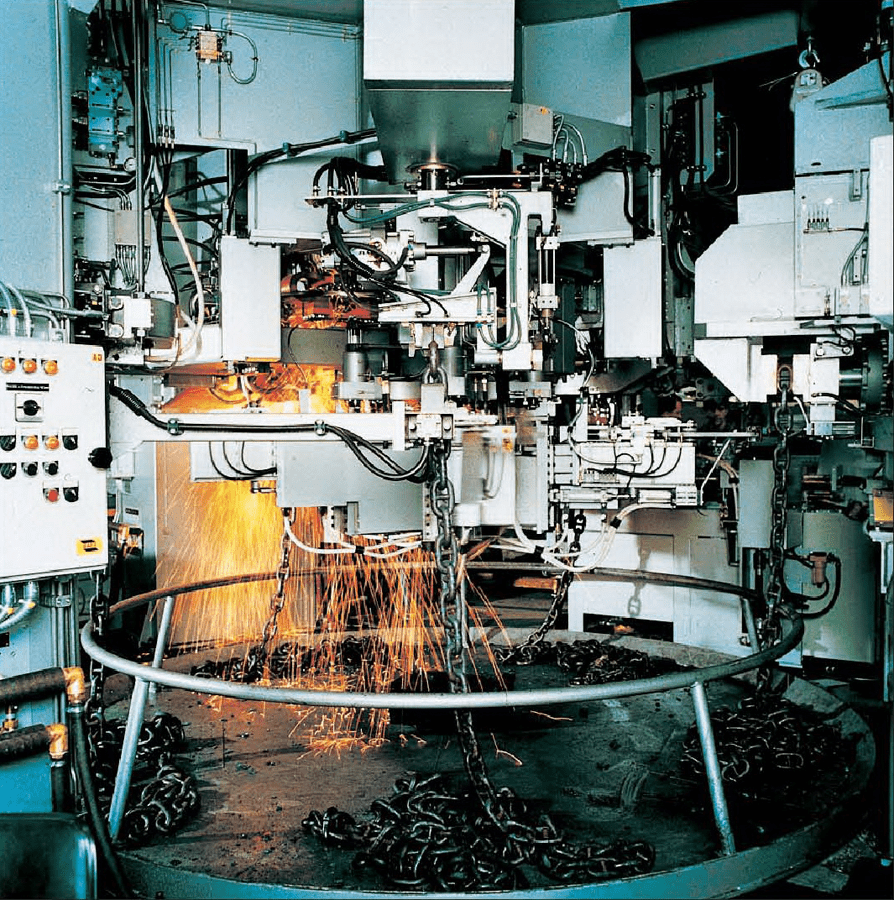

Гидроагрегаты и блоки для модернизации автомата ZAC 554 предназначены для приведения в движение исполнительных органов машины-автомата ZAC 554, полностью автоматизированной установки для изготовления цепей типа диаметром прутка 18-34 мм, методом стыковой сварки оплавлением, которая обеспечивает высокую степень механизации и автоматизации производственного процесса изделий, выпускаемых крупными сериями.
В поставку входит:
- Гидравлический агрегат 482731
- Гидравлический агрегат 482729
- Гидроблоки Нагревателя
- Гидроблоки Гибочной машины
- Отсечной блок с аккумулятором
- Гидроблоки Сварочной машины (482752)
- Гидроблоки Машины для снятия грата
- Гидроблок транспортного оборудования
- Гидроблоки Пресса для запрессовки распорок
- Гидроблоки Механизма поворота звеньев
- Гидроблок Сварочной машины (482754)
В пределах гидравлических агрегатов выполнена разводка электрических кабелей управления и контроля, которые сведены в клеммную коробку.
Гидроблоки:
- Гидроблоки Нагревателя: типоразмер аппаратуры Ду10 и Ду6, напряжение питания 110В/50Гц
- Гидроблоки Гибочной машины: типоразмер аппаратуры Ду10 и Ду6, напряжение питания 110В/50Гц
- Отсечной блок с аккумулятором: баллонный гидроаккумулятор 20 литров, типоразмер распределителя Ду16, напряжение питания 110В/50Гц
- Гидроблоки Сварочной машины (482752): типоразмер аппаратуры Ду16 (пропорциональные распределители) и Ду10, напряжение питания 110В/50Гц (дискретная аппаратура)
- Гидроблоки Машины для снятия грата: типоразмер аппаратуры Ду16 и Ду10, напряжение питания 110В/50Гц
- Гидроблок транспортного оборудования: типоразмер аппаратуры Ду10, напряжение питания 110В/50Гц
- Гидроблоки Пресса для запрессовки распорок: типоразмер аппаратуры Ду16 и Ду10, напряжение питания 110В/50Гц
- Гидроблоки Механизма поворота звеньев: типоразмер аппаратуры Ду16 (пропорциональные распределители) и Ду10, напряжение питания 110В/50Гц (дискретная аппаратура)
- Гидроблок Сварочной машины (482754): типоразмер аппаратуры Ду 6 (пропорциональные распределители), баллонный гидроаккумулятор 5 литров.
