Гидропривод ковочного манипулятора - CTR-KV0729

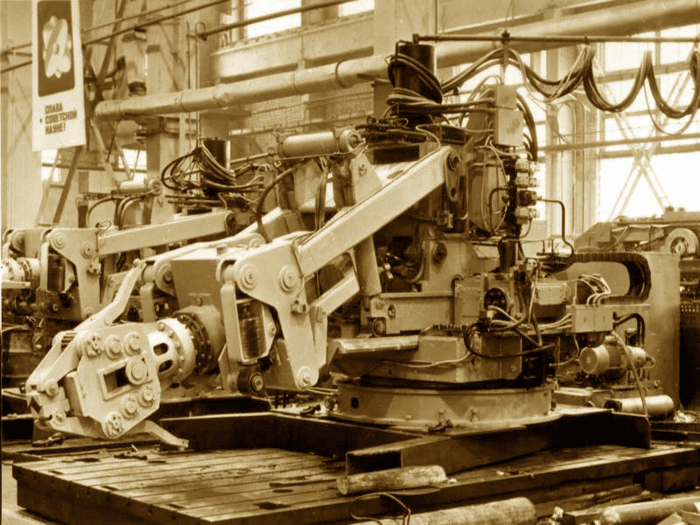

Ковочный манипулятор предназначен для механизации операций при ковке заготовок на гидравлических ковочных прессах и ковочных молотах в цеховой зоне предприятий, а также, для транспортировки заготовок и готовых деталей начиная с загрузки и выгрузки нагревательных печей.

Манипулятор оснащен механизмами, позволяющими осуществлять:

• захват заготовки круглого или квадратного сечения и ее освобождение;
• удержание заготовки во время ковки;
• перемещение заготовки в вертикальной плоскости (угловое или плоскопараллельное);
• вращение заготовки вокруг ее оси;
• перемещение заготовки в горизонтальной плоскости (осевая подача при ковке).

По возможности удержания заготовки при ковке

1. шаржир-машина (работа без удержания заготовки во время ковки);
2. манипулятор ковочный (работа с возможностью удержанием заготовки во время ковки);

По способу перемещения

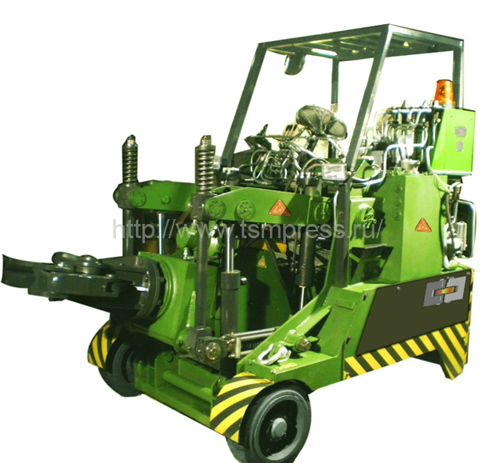

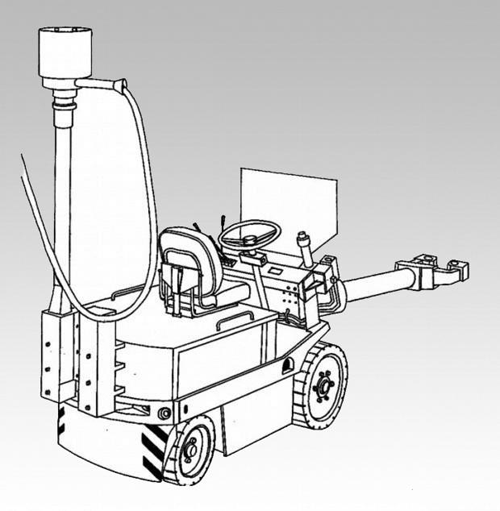

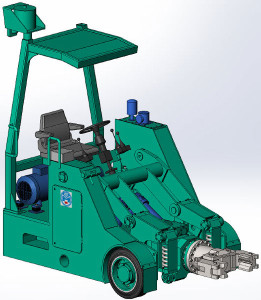

1. на колесном ходу;
2. на рельсовом ходу.

Гидропривод CTR-KV0729 состоит из нескольких частей:

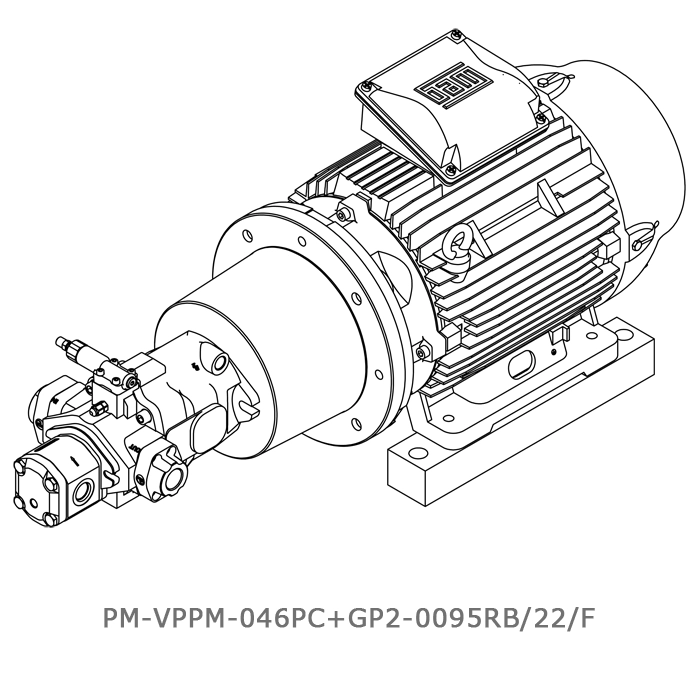

• Основная мотор-насосная группа - PM-VPPM-046PC+GP2-0095RB/22/F

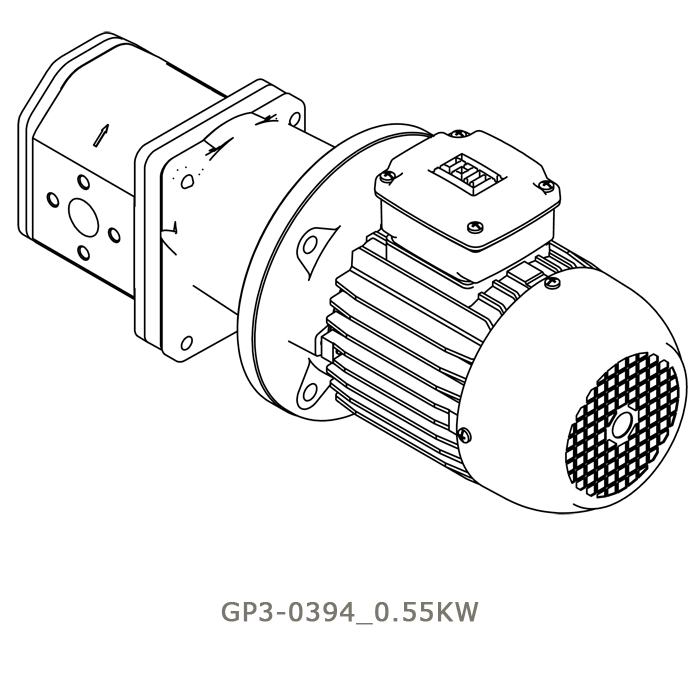

• Дополнительная мотор-насосная группа - GP3 -0394_0.55kW

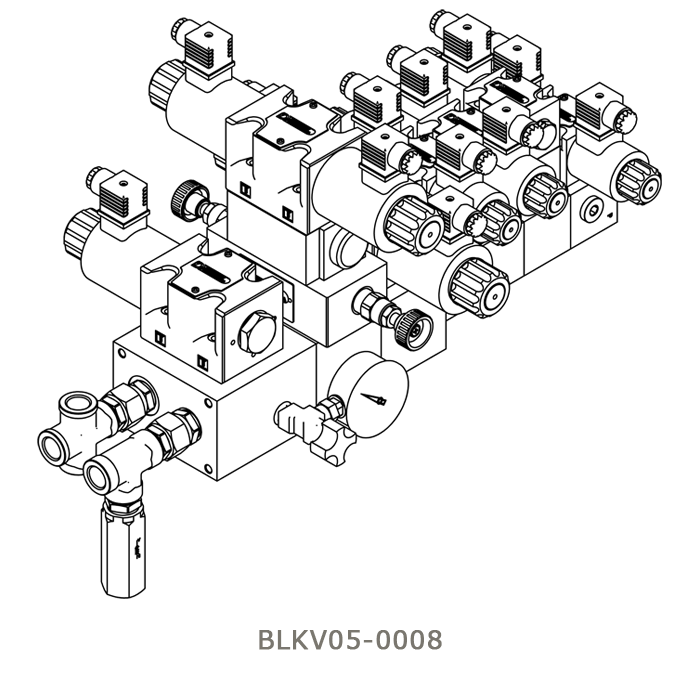

• Гидравлических блок управления - BLKV05 -0008

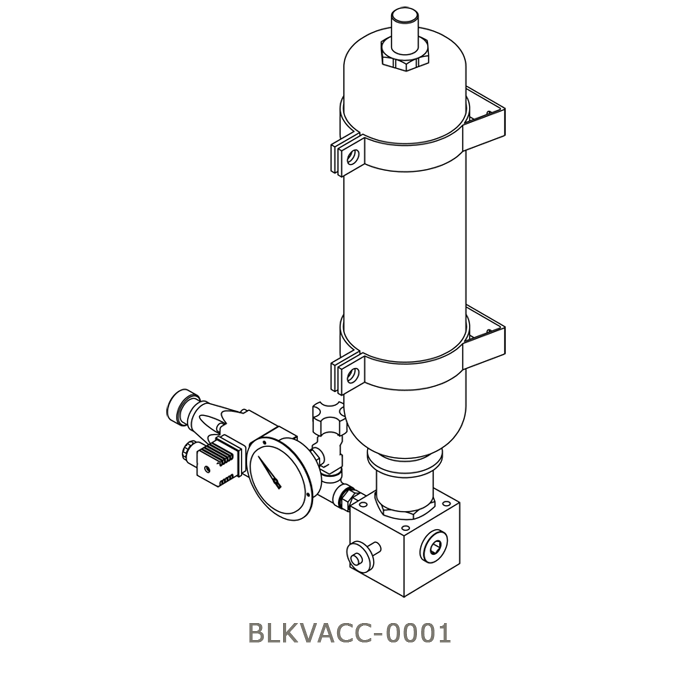

• Аккумуляторным блок в сборе c аппаратурой - BLKVACC -0001
• Гидроцилиндры HC3F -80/56-0340-V3-S-0-11/10 /SP и SPECIAL CYLINDER_160/80x0177
