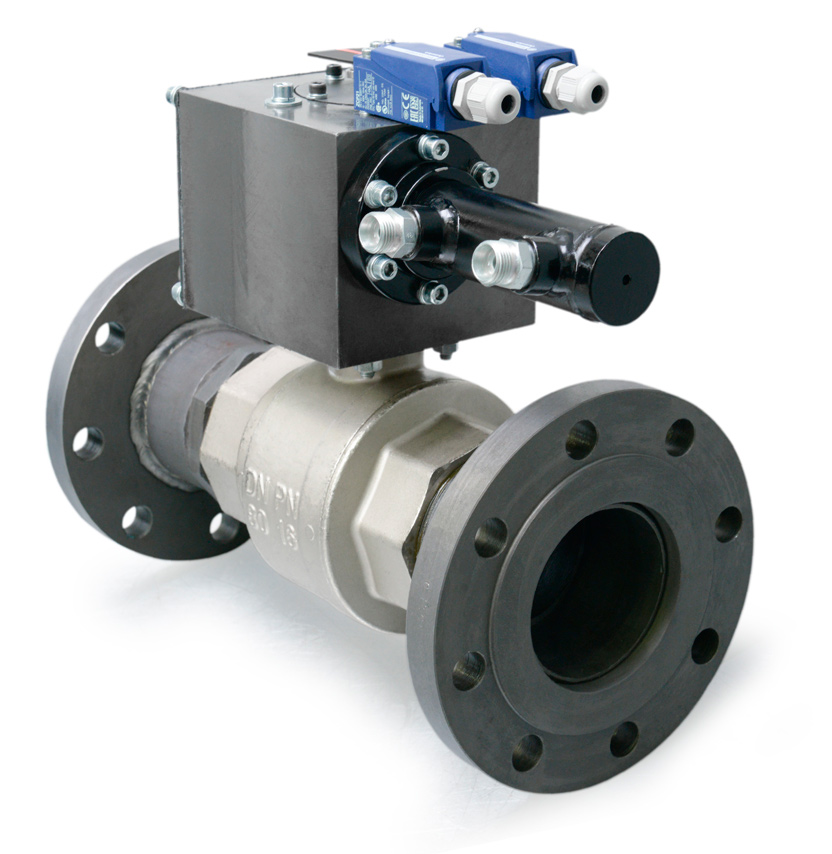

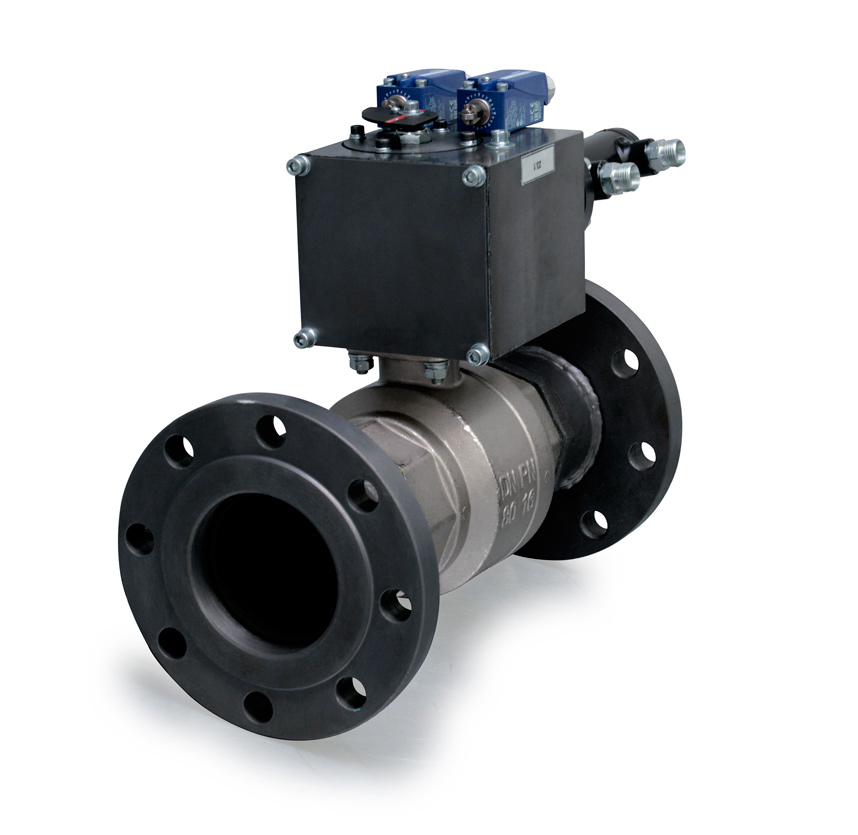

Гидропривод шаровых кранов малого условного прохода BLKV-C0022/1 и BLKV-C0022/2
Технические характеристики привода:
| Привод DN 25-40 | Привод DN 50-80 | |
| Тип крана | ISO 5211 F03/F05 | ISO 5211 F07 |
| Момент, Нм | 50 | 100 |
| Угол поворота, град | 90 | 90 |
| Датчик положения | XCKP2102P16 | XCKP2102P16 |
|
Рабочие значения, °С
|
- | - |
| Количество срабатываний | Не менее 500 000 циклов | Не менее 500 000 циклов |
| Привод DN 25-40 | Привод DN 50-80 | |
| Номинальное давление**, бар | 50 | 60 |
| Расход, л/мин | 9 | 9 |
| Время цикла(закрыт/открыт), с | 0,16/0,12 | 0,19/0,15 |
| Рабочая жидкость | Минеральное масло | Минеральное масло |
| Рабочая температура масла, °С | -20… +80 | -20… +80 |
| Вязкость рабочей жидкости, сСт | 12…90 | 12…90 |
| Фильтрация рабочей жидкости | Не хуже 10 класса чистоты по NAS 1638 | Не хуже 10 класса чистоты по NAS 1638 |
**в соответствии max. моменту на приводе
ПНЕВМАКС представляет собственную разработку - Гидропривод для открытия/закрытия шаровых кранов Ду25 - Ду80. Шаровые краны малого Ду с гидроприводом находят свое применение при работе с любыми лаками, красками, смолами и другими высоковязкими жидкостям с хорошей способностью к отвердению.

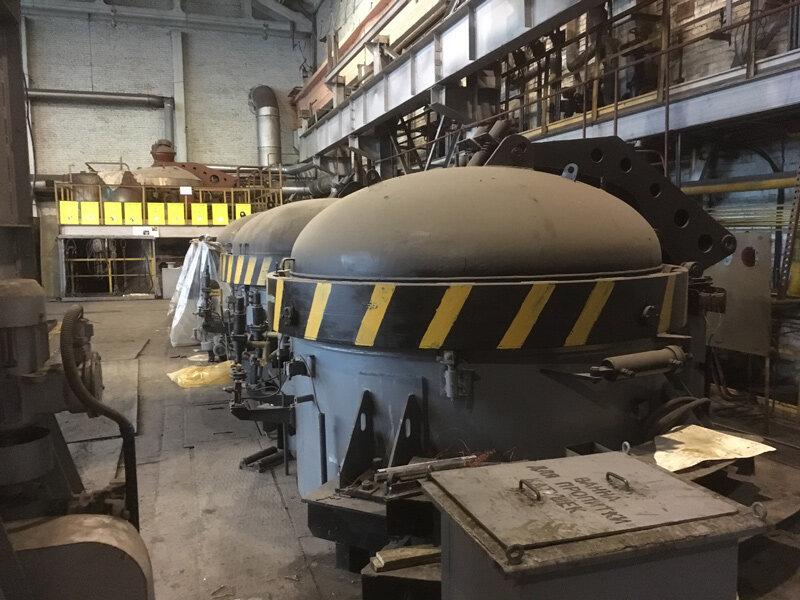

Одним из примеров применения данных кранов являются автоклавы, предназначенные для вакуумной пропитки изоляционными лаками КО-916, ГФ-95, МЛ-92, компаундом ЭЛПЛАСТ-180 ИД обмоток электрооборудования, каждый из которых может выполнять роль пропиточной емкости и емкости хранения лака.
- Стойкость к залипанию шарового элемента.
- Высокая надежность и гарантированная работоспособность.
- В отличие от кранов с пневмоприводом - допустимо изготовление в низкотемпературном исполнении - до -50°С
- Контроль срабатывания за счет применения концевого выключателя
- Возможно исполнение с плавным регулированием скорости открытия, во избежание, гидроударов в трубопроводе.
- Возможно исполнение с дросселирование потока, то есть функцией регулирования расхода в трубопроводе, за счет применения пропорционального электромагнитного гидроуправления.
Код для заказа:

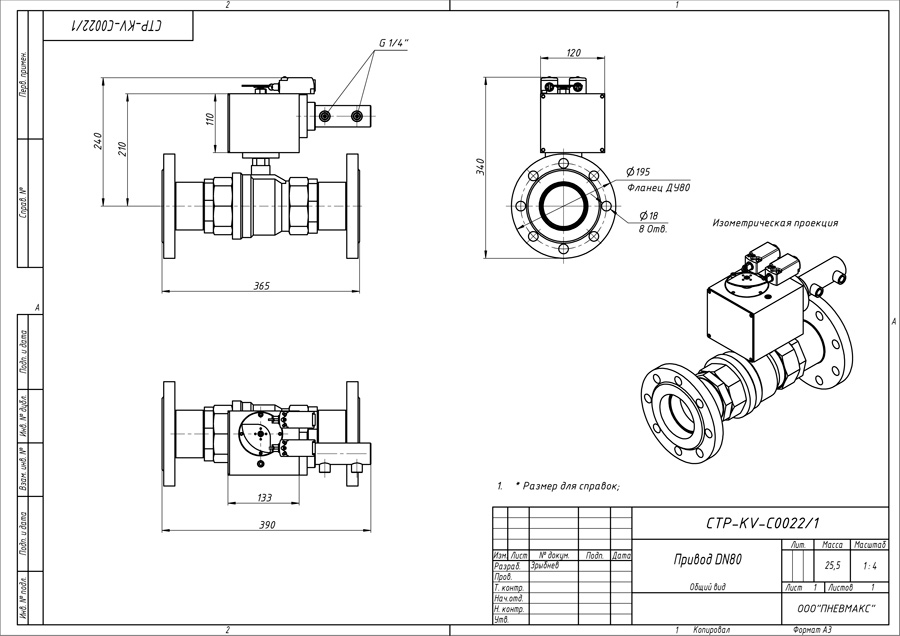

BLKV-C0022/1 - Гидропривод для шарового крана Ду50 - Ду80 (2"-3"), крутящий момент 100 Нм при давлении 60 бар (кран в поставку не входит)

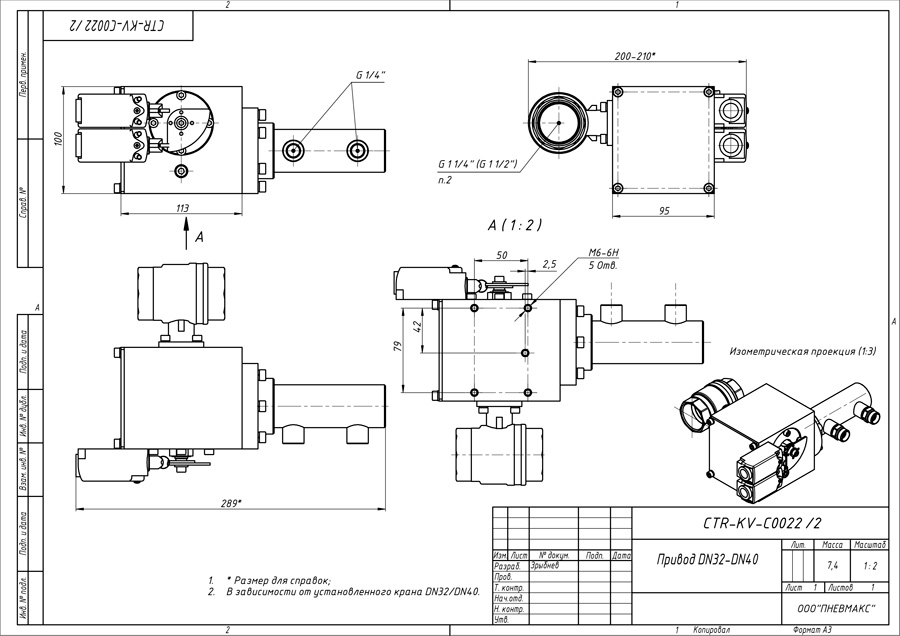

BLKV-C0022/2 - Гидропривод шарового крана Ду25 - Ду40 (1" - 1"1/2), крутящий момент 25 Нм при давлении 60 бар (кран в поставку не входит)
