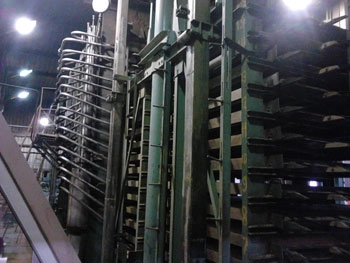

Гидросистема горячего многоэтажного пресса ПР-6А для производства ДСП
Характеристики:
|
Объем бака |
6000 литров |
|
Объем бака подпитки |
1000 литров |
|
Общая мощность электродвигателей |
500 кВт |
|
Напряжение питания электродвигателя(ей) |
220/380 В – 50 Гц трехфазного тока |
|
Частота вращения электродвигателя(ей) |
1450 об/мин |
|
Клапанная консоль, типоразмер |
Отдельный гидроблок(и), Ду100+Ду50 |
|
Теплообменник |
Водяной |
|
Тепловая мощность, рассеиваемая теплообменником |
≈ 210 кВт |
|
Тонкость фильтрации: - сливные фильтры - всасывающие фильтры - воздушные фильтры |
25 мкм абс. 90 мкм абс. 40 мкм абс. |
|
Напряжение питания управляющих и контрольно-измерительных устройств |
24 В пост. тока. |
|
Мощность нагревателей |
8 × 1 кВт (удельная мощность 0,7 Вт/см2) |
|
Внешнее покрытие |
Антикоррозионное, трехслойное, цвет черный RAL 9005 |
|
Рекомендуемая рабочая жидкость |
Минеральное масло HLP ISO VG46 по DIN 51524 часть 2 |
|
Минимальный класс чистоты |
9 по NAS 1638, 18/15 по ISO/DIN 4406 |
|
Материал уплотнений |
NBR (Пербунан) |
|
Температура окружающей среды |
-20°C - +40° C |

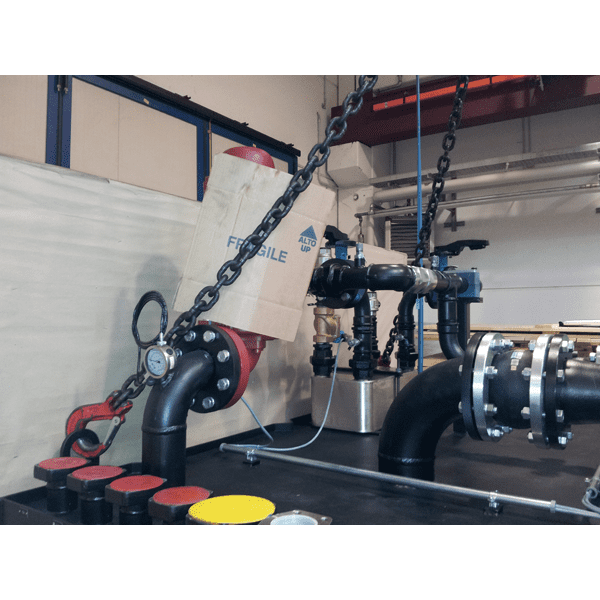

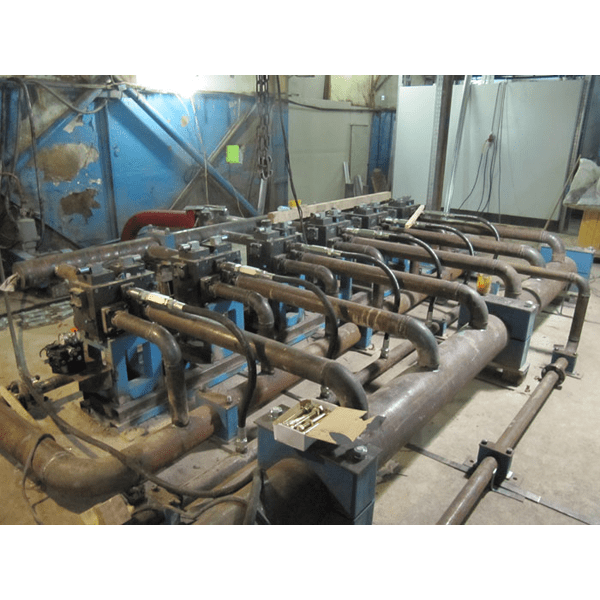

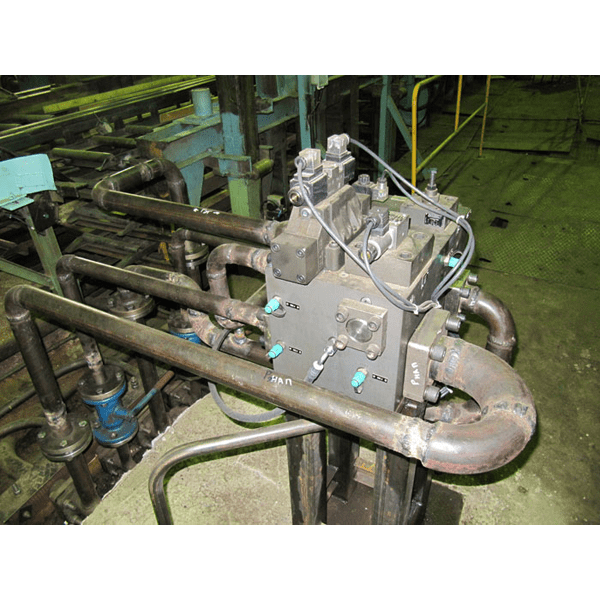

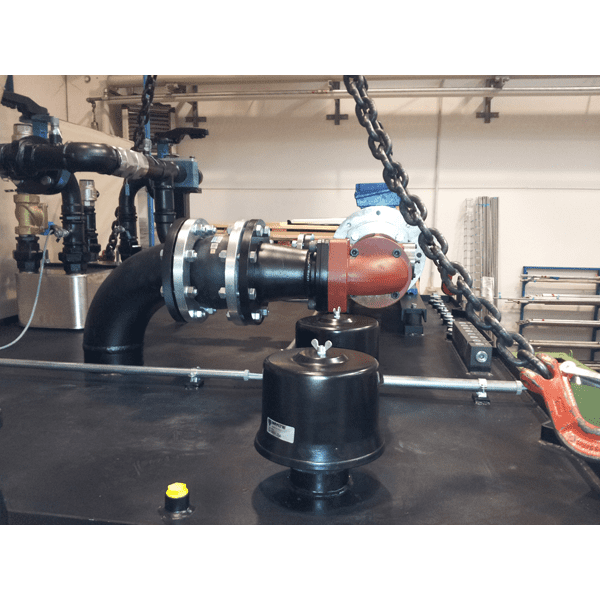

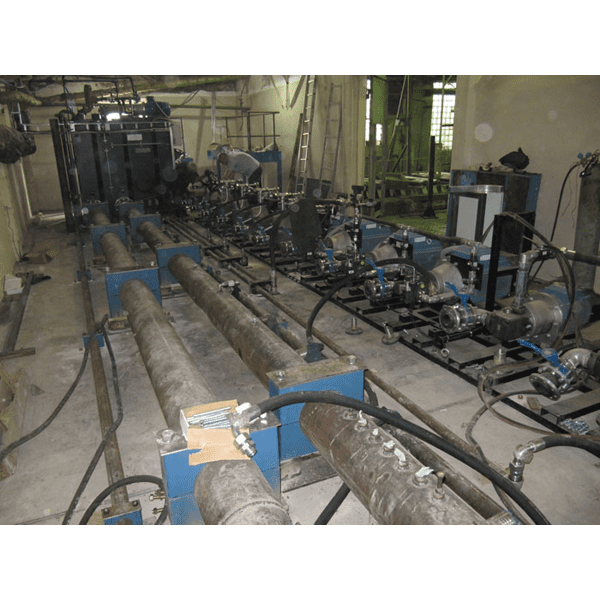

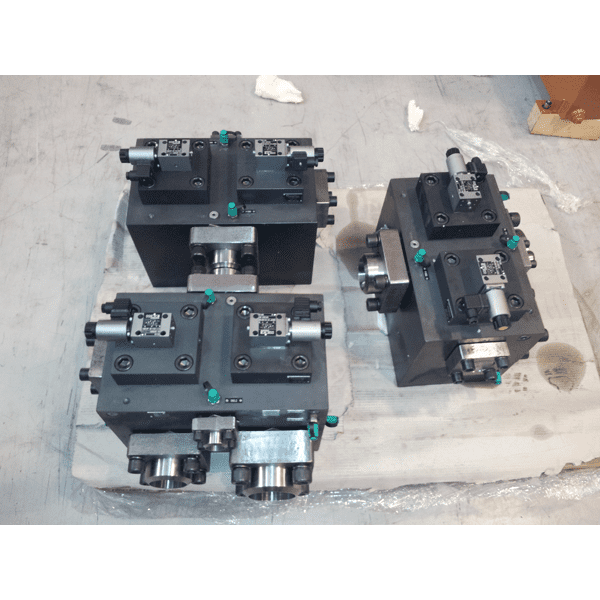

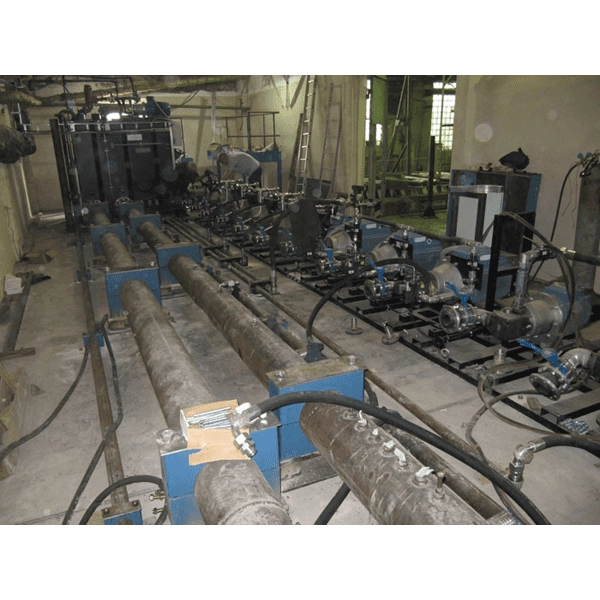

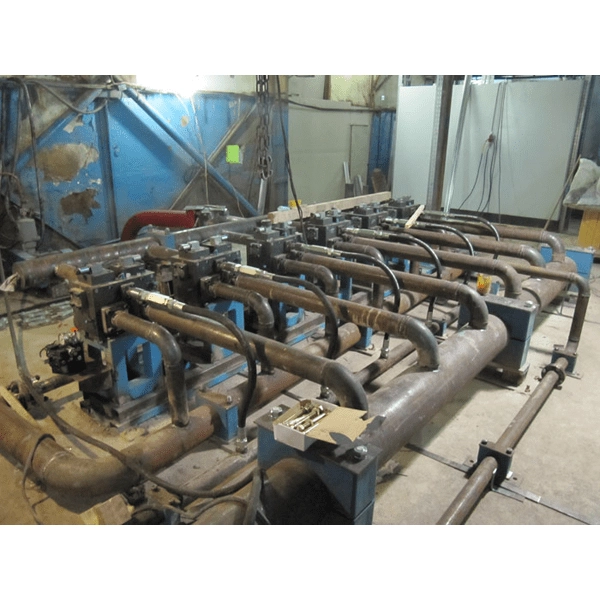

Компанией ООО «ПНЕВМАКС» была проведена полная замена гидросистемы горячего пресса ПР-6А для производства ДСП. Модернизация заключалась в замене гидростанции, гидроблоков управления основных прессовых цилиндров и гидроблоков управления гидроцилиндрами этажерок и загрузчиков, проведении шеф-монтажных и пуско-наладочных работ, в ходе которых была обеспечена бесперебойная работа пресса с соответствующими техническими характеристиками.
Данная модернизация позволила:
- Увеличить производительность всей линии производства ДСП, примерно на 20-25%, за счет исключения простоев оборудования по вине гидропривода и сокращения времени определенных тактов цикла работы пресса.
- Повысить надежность гидросистемы пресса за счет применения резервных и дублирующих мотор-насосных групп и гидроблоков, а также за счет использования современных итальянских комплектующих гидроаппаратов и машин производства компании Duplomatic. Которые всегда имеются в наличии на складе в МО, г. Химки и экономически эффективны с точки зрения ремонтных работ и технического обслуживания.

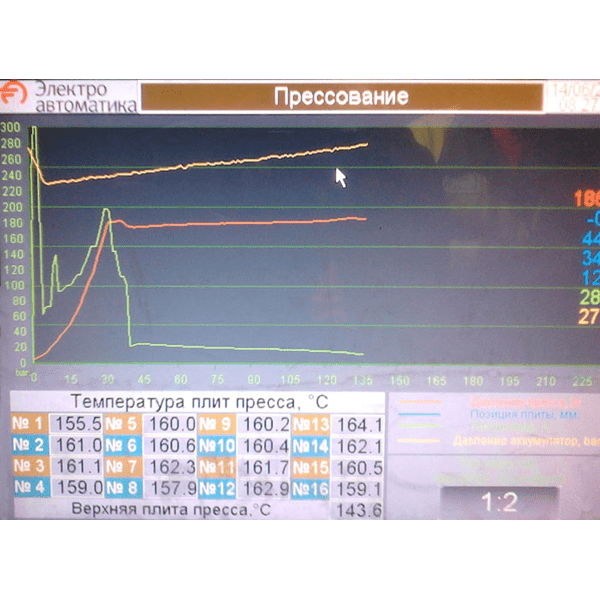

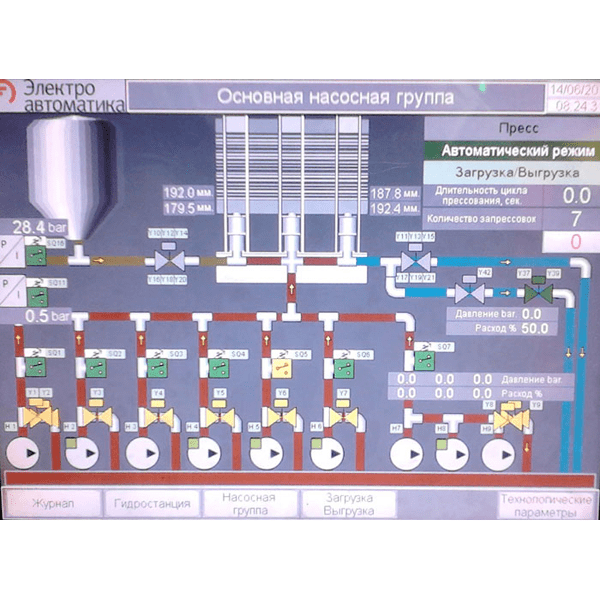

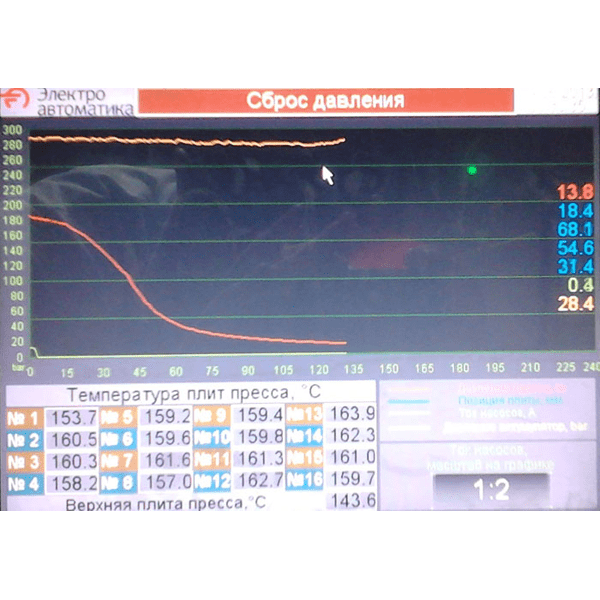

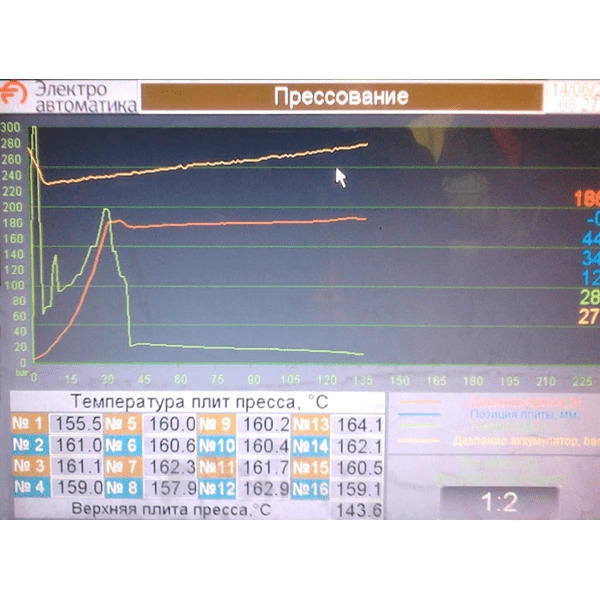

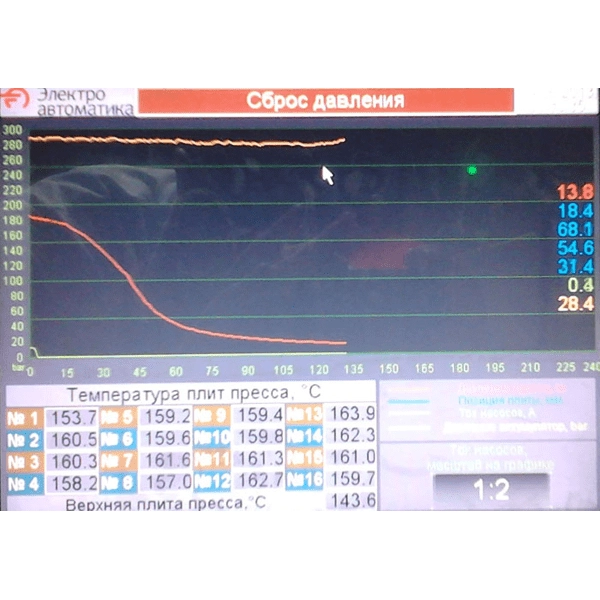

- Повысить качество выпускаемой продукции за счет гибкости гидросистемы, которая заключается в применении пропорционального управления гидроклапанами и насосами, что позволяет задавать требуемые технологические параметры процесса прессования с пульта оператора.
- Снизить временные и материальные затраты на покупку и установку запасных частей гидросистемы. Многие комплектующие старой гидросистемы, например, аксиально-поршневой насос НРР 500, уже не выпускались и поиск их замены был затруднен, а выходы из строя случались несколько раз в год, что также отрицательно сказывалось на производительности всего предприятия.
