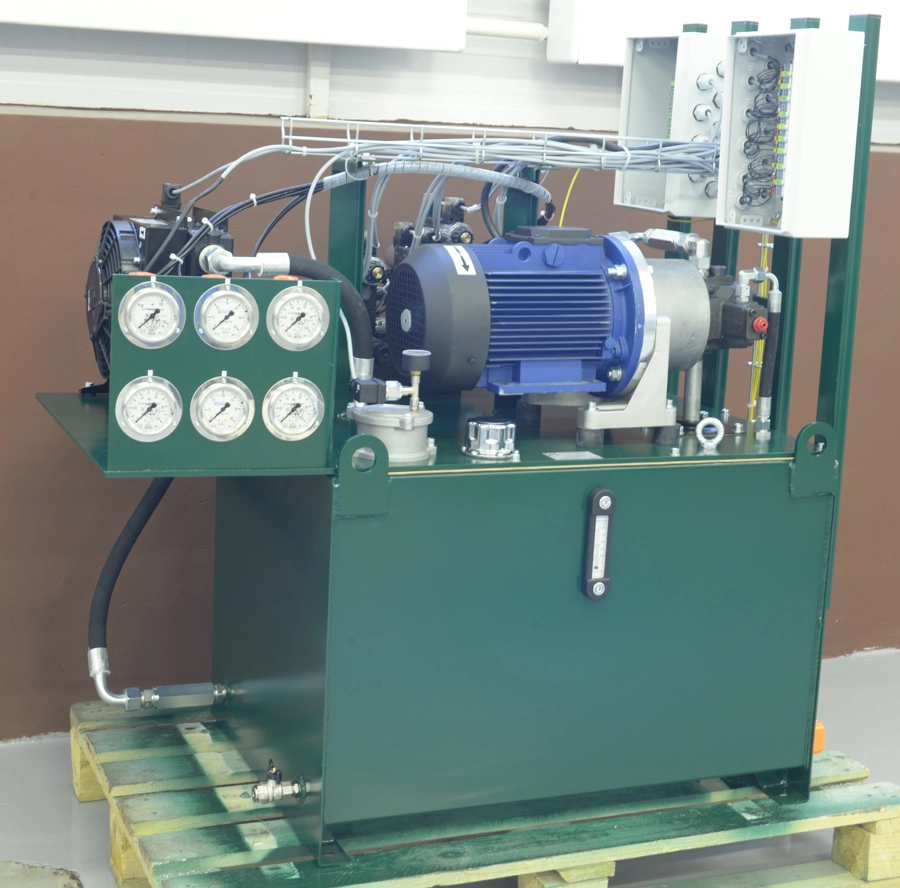

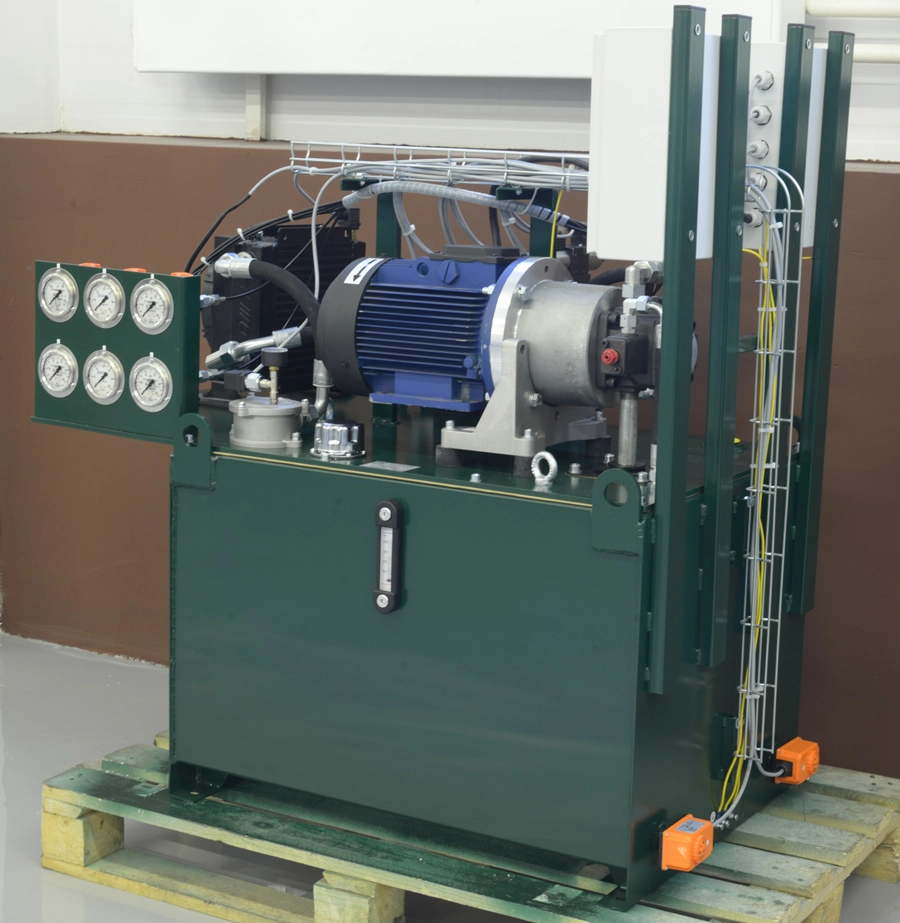

Гидростанция CTR-KV-B0239 для токарно-фрезерного обрабатывающего центра модели 1728С

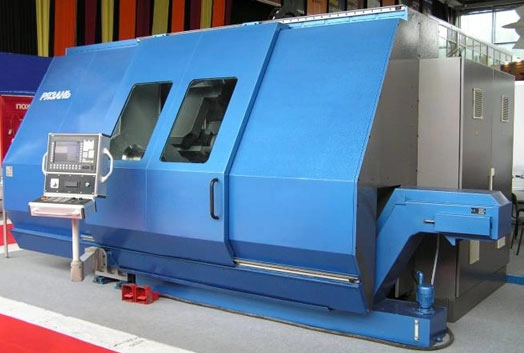

Токарно-фрезерный обрабатывающий центр модели 1728С предназначен для комплексной обработки деталей типа тел вращения в патроне и центрах. Гидростанция предназначена для управления исполнительными механизмами токарно-фрезерного обрабатывающего центра модели 1728С. Применяемая гидравлическая аппаратура итальянского производства компании Duplomatic является унифицированной и взаимозаменяемой с современными аналогами зарубежных и отечественных производителей.

В качестве основного силового агрегата использована мотор-насосная группа с регулируемым пластинчатым насосом. Тонкость фильтрации сливного фильтра - 25 мкм, всасывающего фильтра - 90 мкм. Насосная станция состоит из следующих основных элементов: гидробак, мотор-насосная группа с предохранительным клапаном, блок направляющих и регулирующих клапанов.

Маслостанция представляет собой стальной гидробак объёмом, достаточным для обеспечения нормальной работы гидросистемы с данным расходом, с горизонтально-расположенной мотор-насосной группой. Бак оснащён визуальным указателем уровня масла, воздушным фильтром (сапуном), отверстием с пробкой для слива рабочей жидкости, также на баке установлен сливной фильтр, предназначенный для очистки масла. Фильтр оснащен предохранительным (by-pass) клапаном, защищающим фильтр от поломки при загрязнении фильтрующего элемента и визуальным индикатором загрязнения. Крутящий момент от электродвигателя передается насосу через кулачковую муфту с демпфирующей проставкой, что снижает уровень шума при работе аппарата. Электродвигатель крепиться к насосу при помощи «колокола». Контур кондиционирования и фильтрации рабочей жидкости реализован на базе воздушных теплообменников, установленных на сливной магистрали системы. Контроль температуры рабочей жидкости осуществляется посредством датчиков температуры.

Гидравлический агрегат производится в соответствии с общепризнанными техническими правилами. После сборки агрегат проходит обязательные испытания. Гарантийный период составляет 24 месяца с момента ввода в эксплуатацию, но не более 30 месяцев с даты отгрузки, при условии, что оборудование установлено и эксплуатируется в соответствии с требованиями Технико-эксплуатационной документации. Гарантия не распространяется на быстроизнашивающиеся элементы (фильтроэлементы, резиновые баллоны для гидроаккумулятора, РВД, манометры и т.д.).
