Гидростанция CTR-KV-B0410 для привода стокерных полов ("Живое дно")
Суммарная мощность электродвигателей |
5,5 кВт |
Питание электродвигателя |
380В/50Гц, 3 фазы |
Питание управления клапанами |
24В пост.ток |

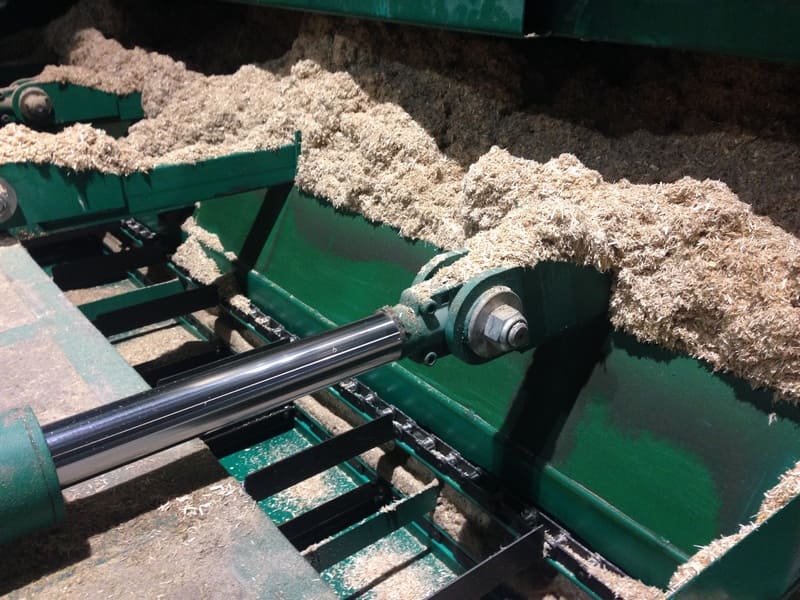

Стокерные полы («живое дно», «push-floor», механизированный склад) служат для накопления и хранения определенного объёма сыпучего материала, и дальнейшей выгрузки этого материала на другие стадии переработки.
Гидростанция предназначена для управления исполнительными механизмами деревообрабатывающей линии. Применяемая гидравлическая аппаратура итальянского производства компании Duplomatic является унифицированной и взаимозаменяемой с современными аналогами зарубежных и отечественных производителей.
В качестве основного силового агрегата использованы мотор-насосные группы с шестеренными и аксиально-поршневым насосами. Тонкость фильтрации сливного фильтра - 25 мкм, всасывающего фильтра - 90 мкм.

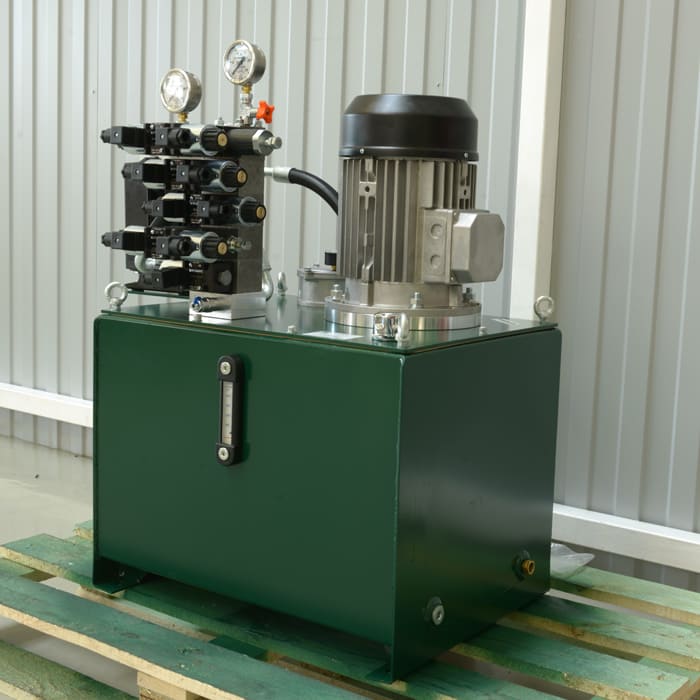

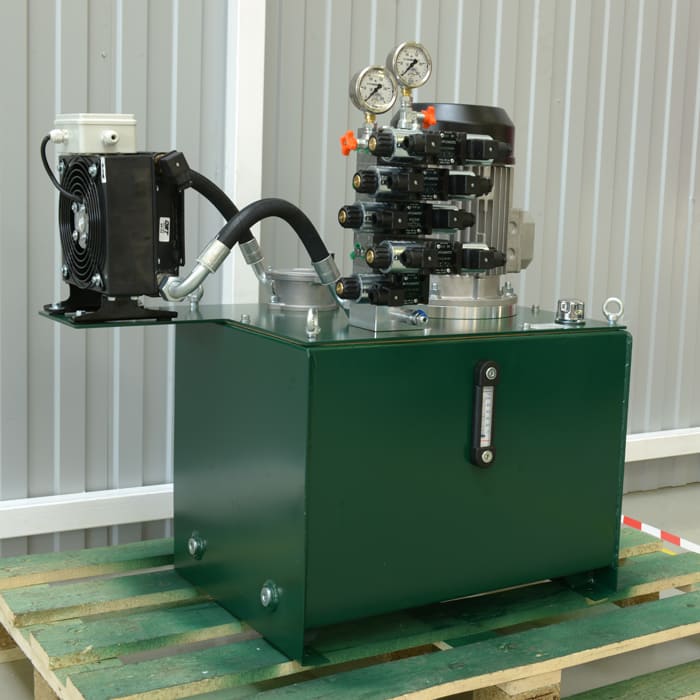

Маслостанция представляет собой стальной гидробак объёмом, достаточным для обеспечения нормальной работы гидросистемы с данным расходом, с горизонтально-расположенными отдельно от бака мотор-насосными группами. Бак оснащён визуальным указателем уровня масла, воздушным фильтром (сапуном), отверстием с пробкой для слива рабочей жидкости, также на баке установлен сливной фильтр, предназначенный для очистки масла. Фильтр оснащен предохранительным (by-pass) клапаном, защищающим фильтр от поломки при загрязнении фильтрующего элемента и визуальным индикатором загрязнения. Крутящий момент от электродвигателя передается насосу через кулачковую муфту с демпфирующей проставкой, что снижает уровень шума при работе аппарата. Электродвигатель крепиться к насосу при помощи «колокола».
Гидравлический агрегат производится в соответствии с общепризнанными техническими правилами. После сборки агрегат проходит обязательные испытания. Гарантийный период составляет 24 месяца с момента ввода в эксплуатацию, но не более 30 месяцев с даты отгрузки, при условии, что оборудование установлено и эксплуатируется в соответствии с требованиями Технико-эксплуатационной документации. Гарантия не распространяется на быстроизнашивающиеся элементы (фильтроэлементы, резиновые баллоны для гидроаккумулятора, РВД, манометры и т.д.).
