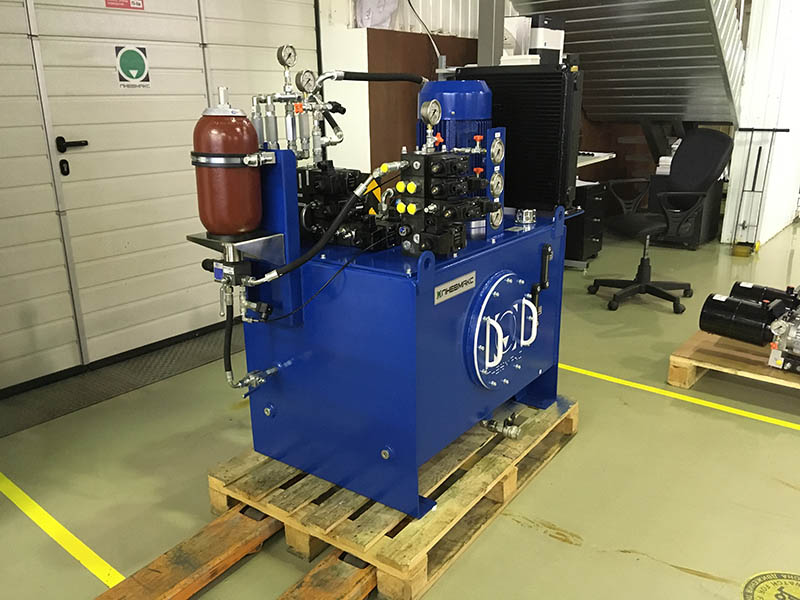

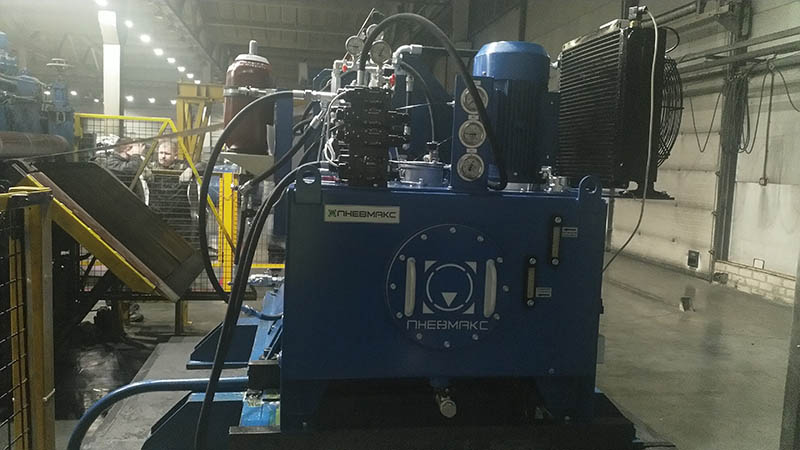

Гидростанция CTR-KV-B0935 для разматывателя рулонов металла для линии производства металлических бочек

Характеристики:

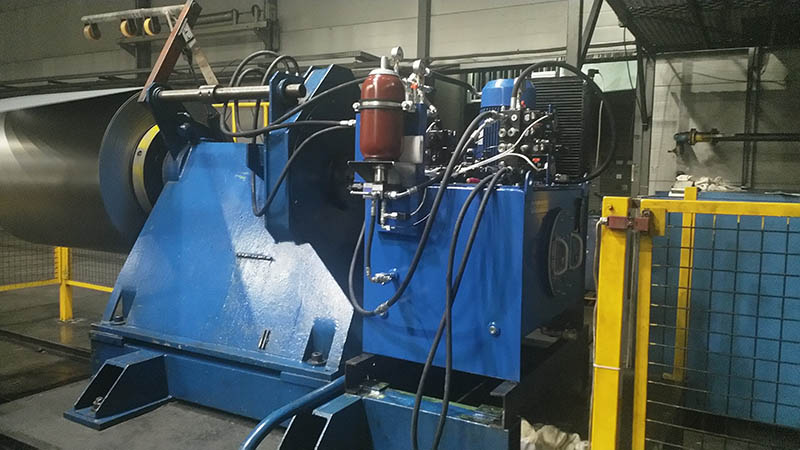

• Гидростанция CTR-KV-B0935 предназначена для приведения в движение исполнительных механизмов разматывателя рулонов:
  • Гидромотор, обеспечивающий вращение рулона в процессе наладки и натяжку металла в процессе работы линии.
  • Гидроцилиндр разжима (фиксации) рулона на оси вращателя.
  • Гидроцилиндр подъема стола.
  • Гидроцилиндр зажима металла.
• Гидростанция разработана для замены существующей гидростанции по причине ее технического и морального устаревания. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.
• Гидростанция предназначена для работы в постоянном режиме во время работы линии.
• Гидростанция обеспечивает работу гидромотора вращателя в двух режимах:
  • Принудительное вращение гидромотора - во время выполнения наладочных операций при установке нового рулона.
  • Пассивное вращение гидромотора под действием внешних сил - во время работы линии в основном режиме. В данном случае обеспечивается подпитка полостей гидромотора низким давлением, а для поддержания постоянного тормозного момента на валу гидромотора установлен регулируемый клапан.
• Для контроля тормозного момента на валу гидромотора установлено реле давления, передающее сигнал в систему управления линией.

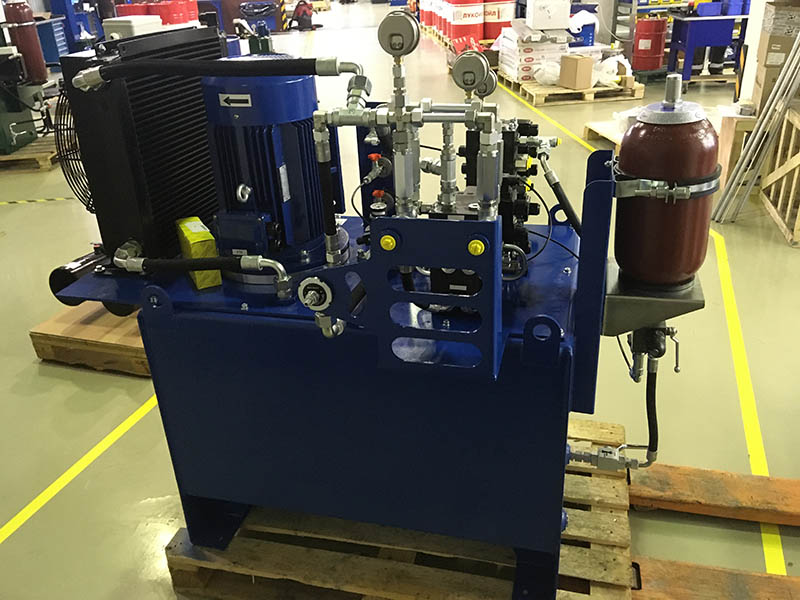

• Для надежной работы механизма фиксации рулона на оси вращателя установлен гидроаккумулятор баллонного типа. Для контроля давления в данном контуре использовано реле давления.
• Система управления не входит в состав гидростанции,поскольку управление гидростанцией осуществляется от единой системы управления линией.
• В качестве основного силового агрегата использована мотор-насосная группа, состоящая из нерегулируемого шестеренного насоса и электродвигателя.
• Тонкость фильтрации сливного фильтра - 25 мкм.

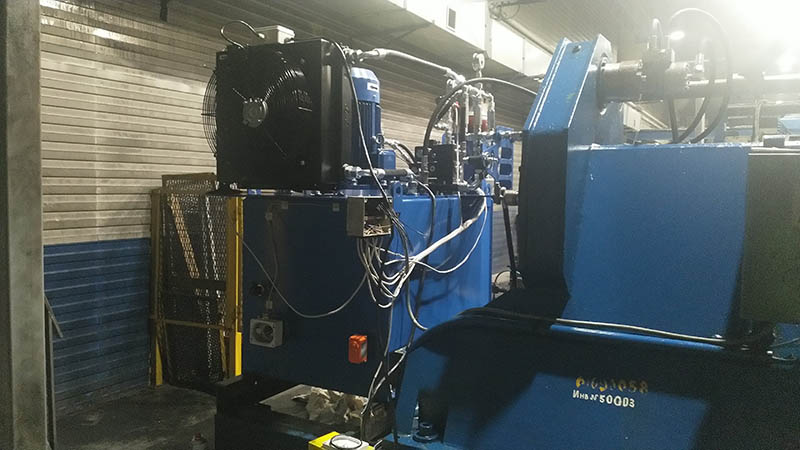

• Контур кондиционирования рабочей жидкости состоит из воздушного теплообменника, установленного на сливной магистрали. Включение вентилятора теплообменника происходит по срабатыванию термореле, установленного в верхней части теплообменника.
• На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
