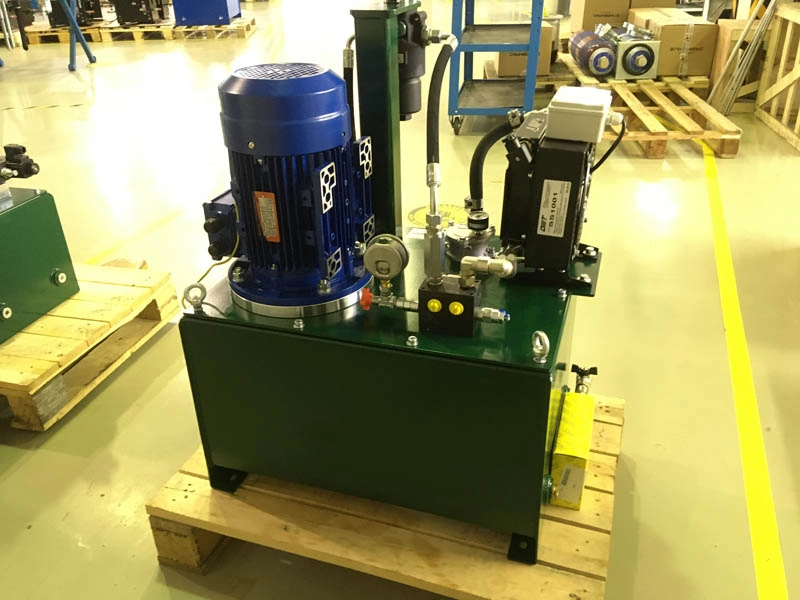

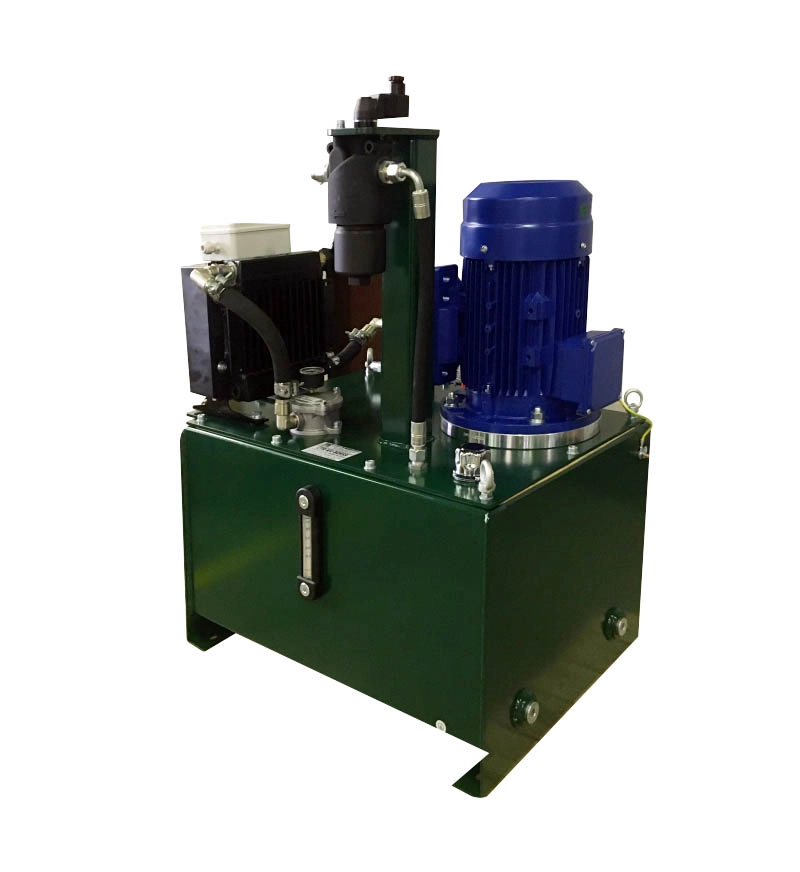

Гидростанция CTR-KV-B0959 для вертикально-фрезерного станка ФП17СМН-5
| Артикул |
CTR-KV-B0959 |
| Объем бака | 60 л |
| Номинальное давление | 60 бар |
| Номинальный расход | 21 л/мин |
|
Номинальная потребляемая мощность |
3 кВт |
| Рабочая жидкость |
Гидравлическое минеральное масло HLP 32-46 |
- Гидростанция предназначена для приведения в движение механизмов вертикально-фрезерного станка.
- Гидростанция разработана для замены существующей гидростанции по причине ее технического и морального устаревания.
- Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.
- Гидростанция имеет классическую компоновку универсального источника гидравлической энергии, т.е. представляет собой агрегат с напорным и сливным выходами.
- Управление механизмами вертикально-фрезерного станка осуществляется от гидроблоков, установленных на станке.
- Настройка максимального давления осуществляется предохранительным клапаном, установленным на гидростанции.
- Гидростанция рассчитана на продолжительный режим работы - 2 смены по 8 часов подряд.
- Система управления не входит в состав гидростанции,поскольку управление гидростанцией осуществляется от единой системы станком.
- В качестве основного силового агрегата использована мотор-насосная группа, состоящая из нерегулируемого шестеренного насоса и электродвигателя.
- Тонкость фильтрации напорного фильтра - 10 мкм, сливного фильтра - 25 мкм.
- Контур кондиционирования рабочей жидкости состоит из воздушного теплообменника, установленного на сливной магистрали.
- На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
