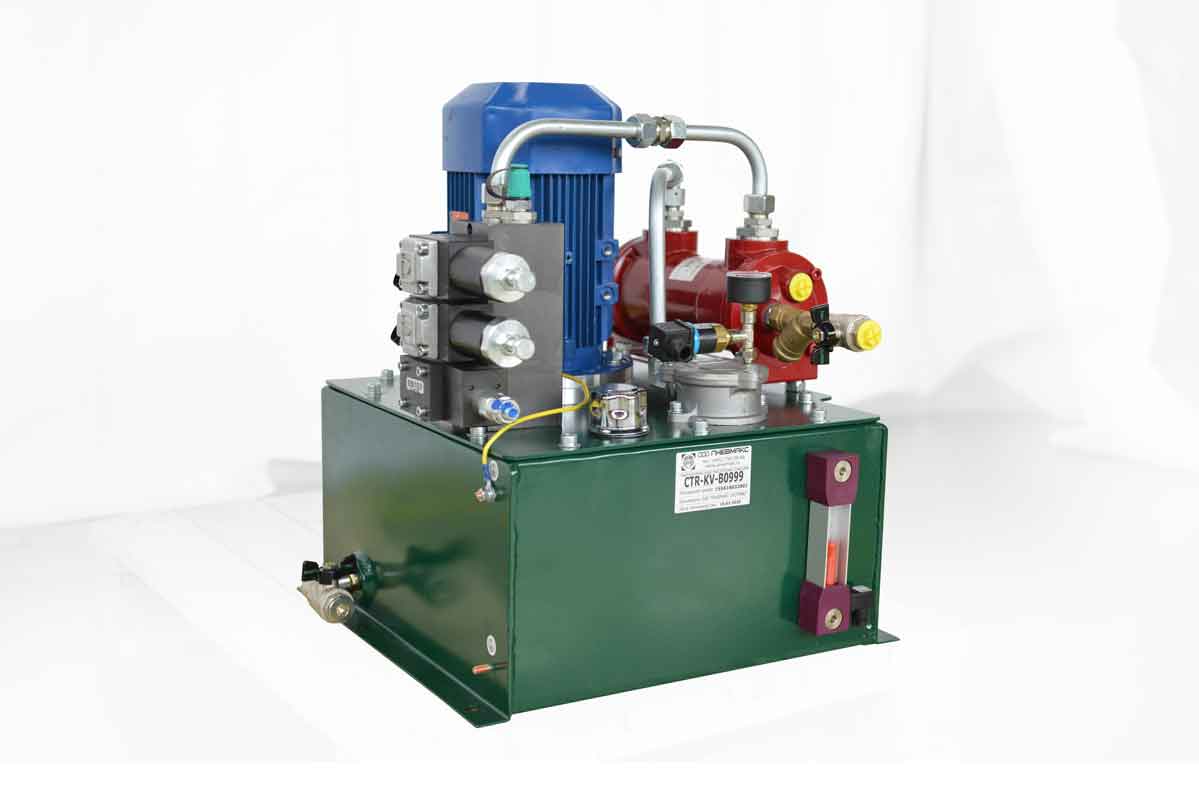

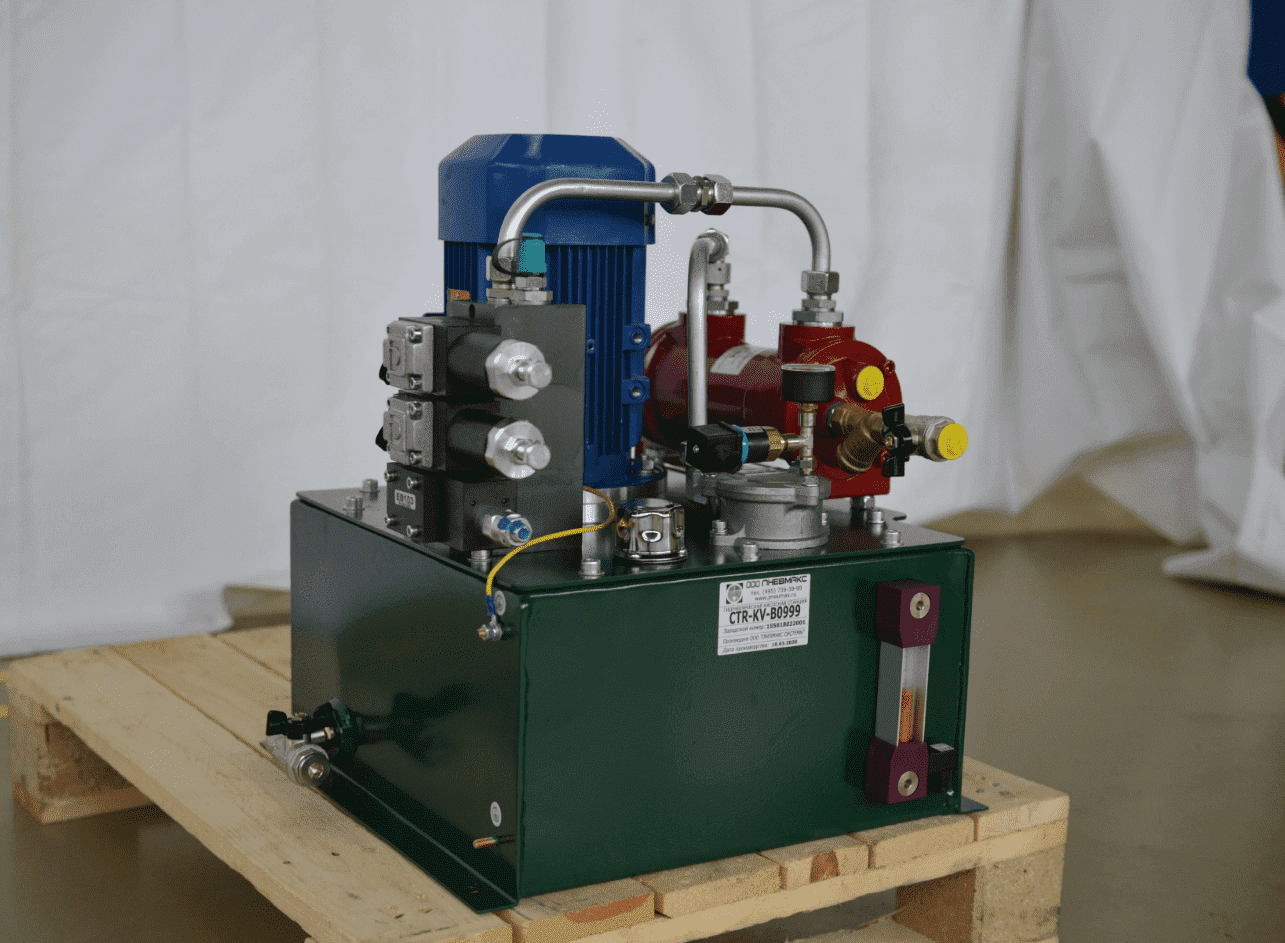

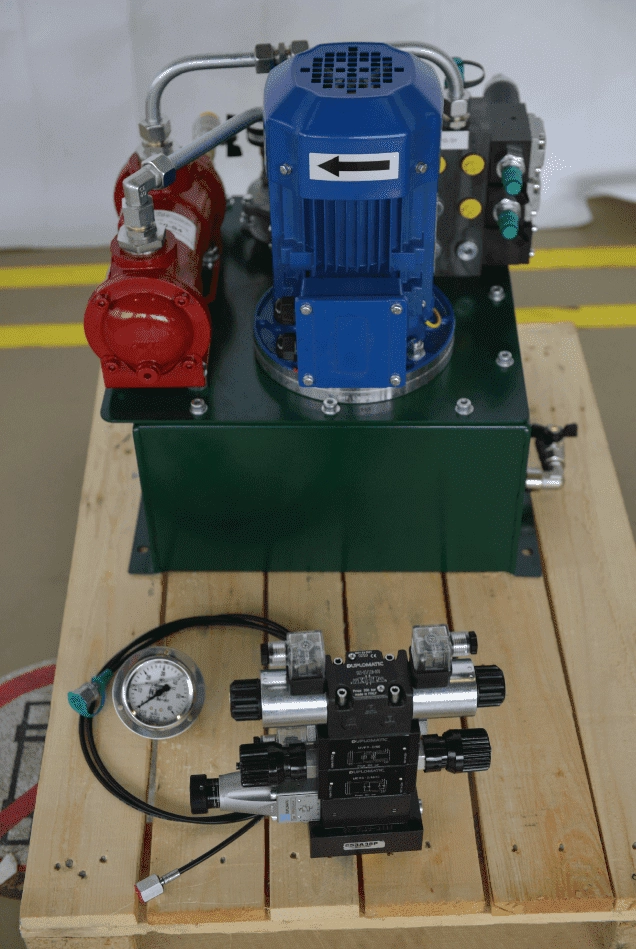

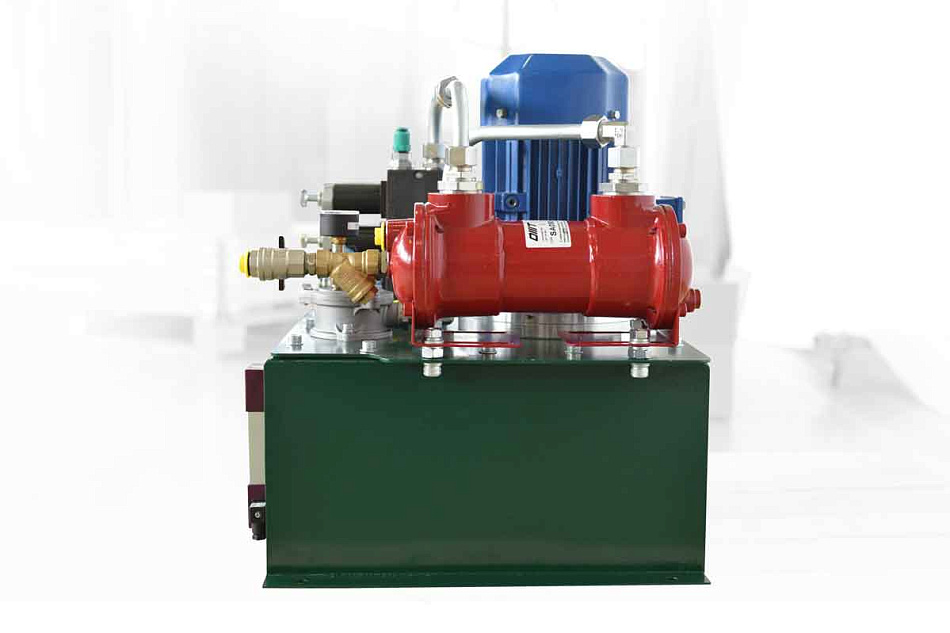

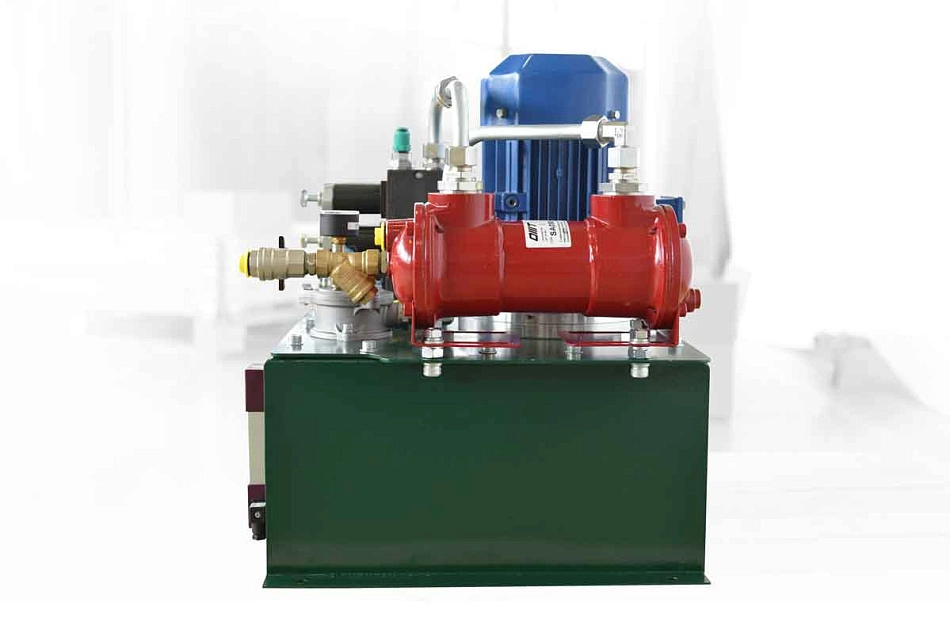

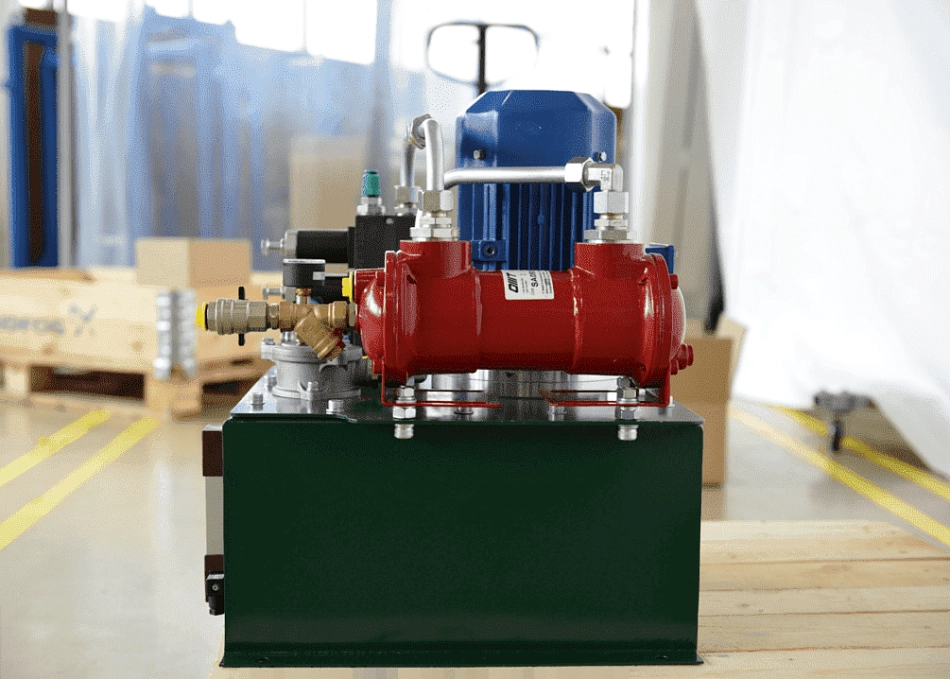

Гидростанция CTR-KV-B0999 для токарного станка

Характеристики:

Артикул	CTR-KV-B0999
Объем бака	25 л
Номинальное давление	50 бар
Номинальный расход	11 л/мин
Номинальная потребляемая мощность	1,5 кВт
Рабочая жидкость	гидравлическое минеральное масло HLP 32-46

Гидростанция CTR-KV-B0999 предназначена для управление исполнительных механизмов токарного станка:

• гидроцилиндр зажатия заготовки в патроне;
• гидроцилиндр перемещения задней бабки.

Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.

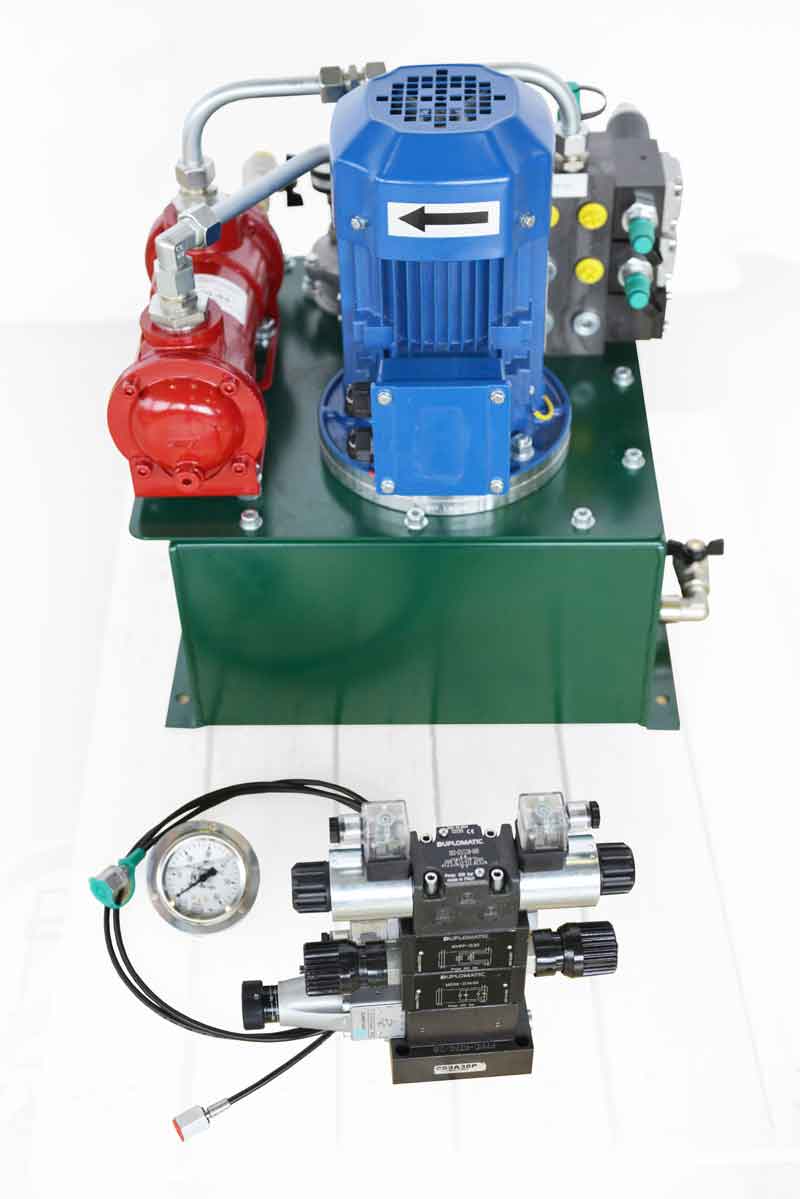

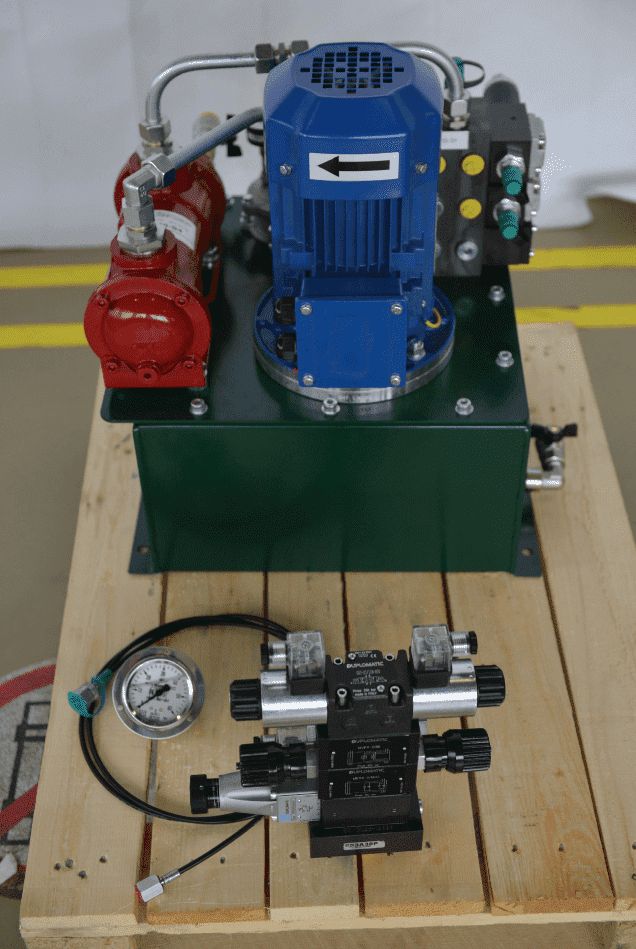

В состав гидростанции входят:

• 2 гидроблока управления гидроцилиндрами, устанавливаемые непосредственно на токарный станок. На гидроблоках установлены гидрозамки для надежной фиксации гидроцилиндров, дросселя для регулировки скорости движения и реле давления для удаленного контроля работоспособности механизмов;
• на гидростанции имеется 2 напорных выхода с независимыми настройками давления;

Гидростанция рассчитана на продолжительный режим работы - в течение одной смены (8 часов) в сутки. Управление гидростанцией осуществляется от системы управления токарным станком.

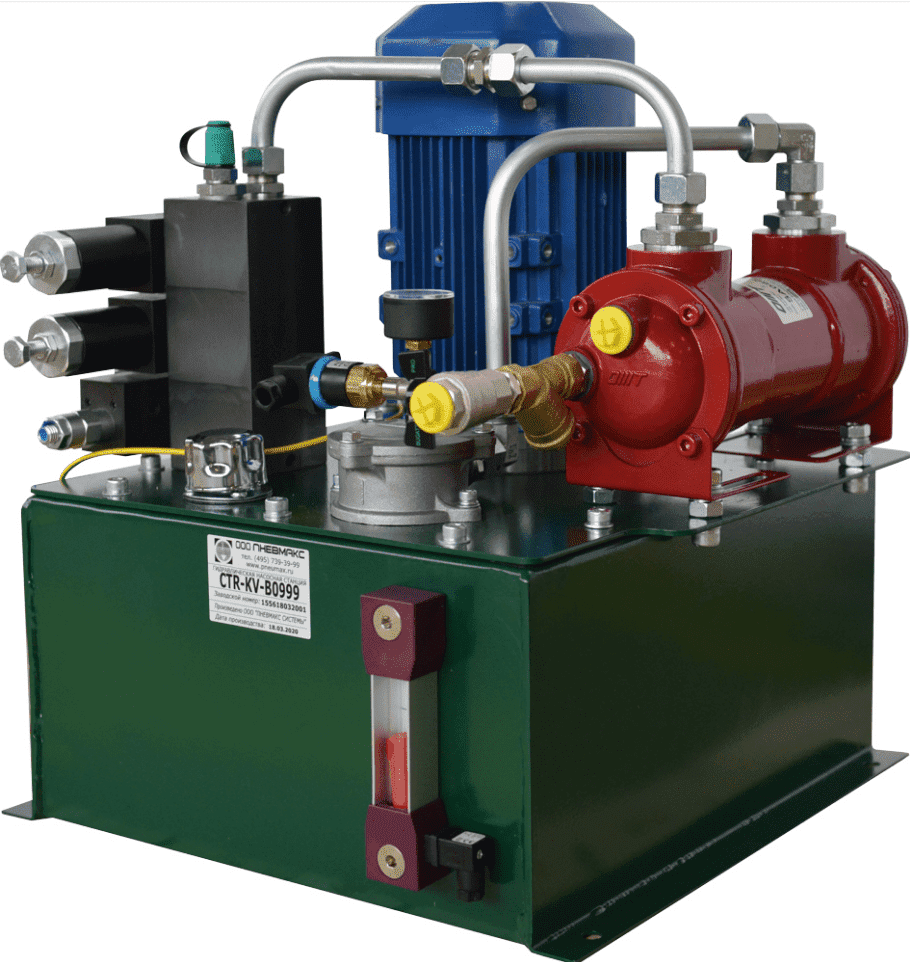

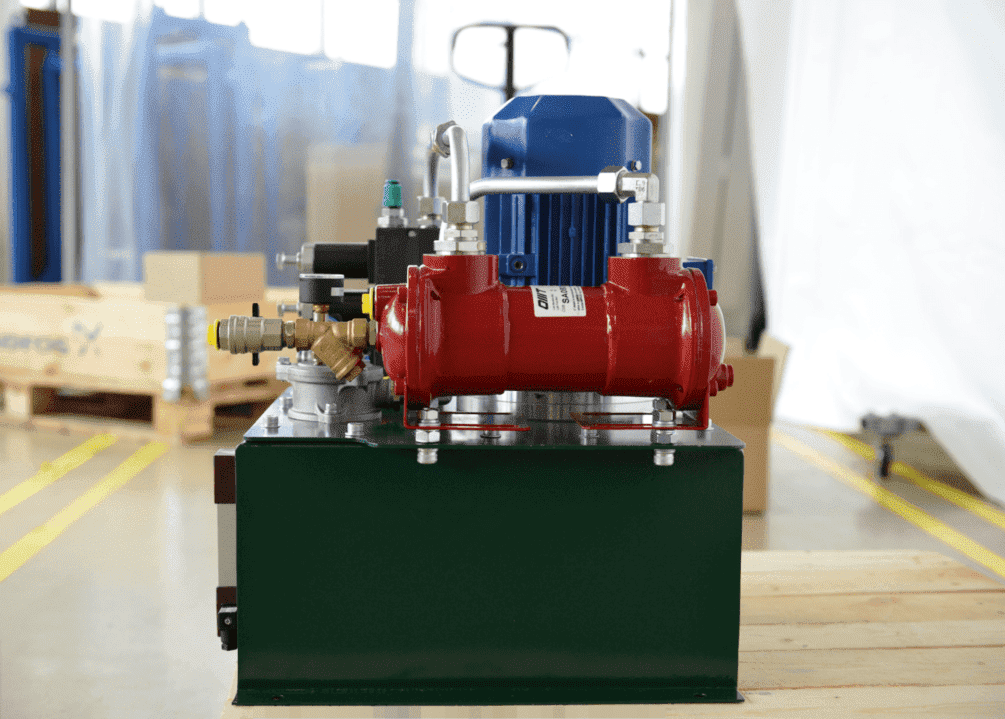

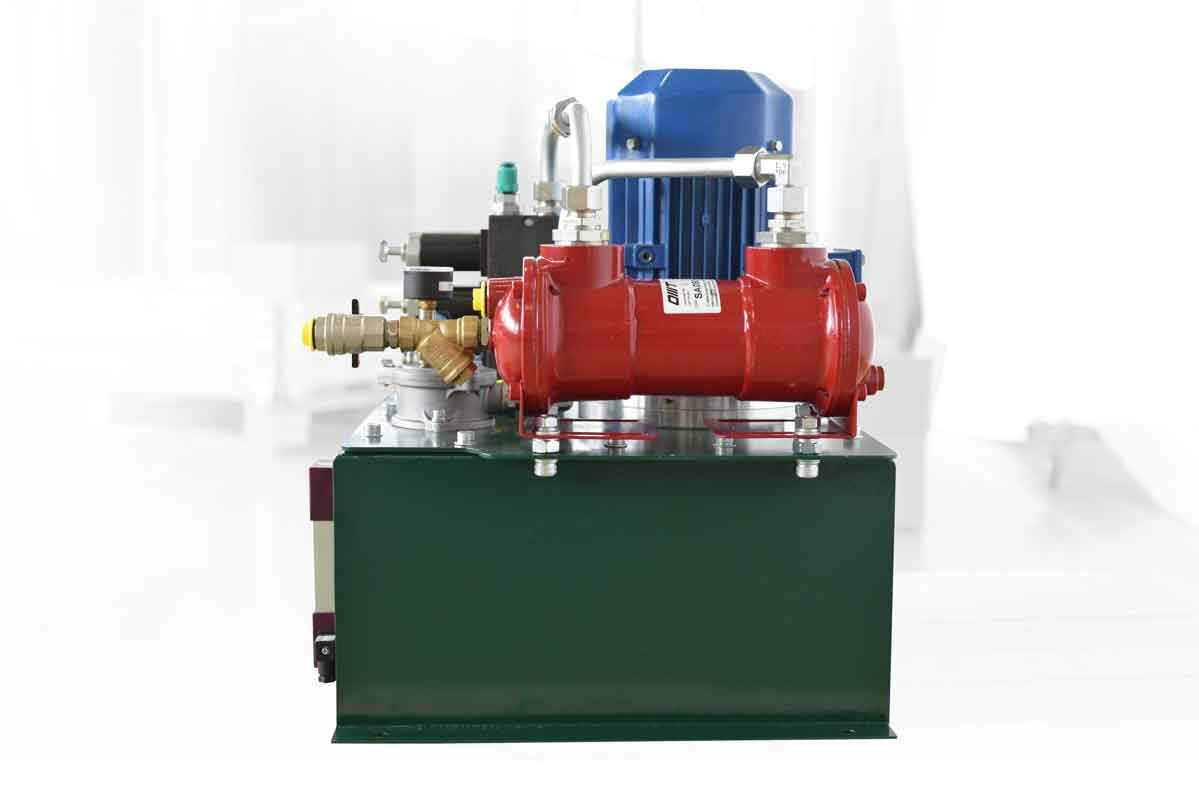

В качестве основного силового агрегата использована мотор-насосная группа, состоящая из нерегулируемого шестеренного насоса и электродвигателя. Контур кондиционирования рабочей жидкости состоит из трубчатого водяного теплообменника, установленного на сливе рабочей жидкости. Тонкость фильтрации сливного фильтра - 25 мкм. На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
