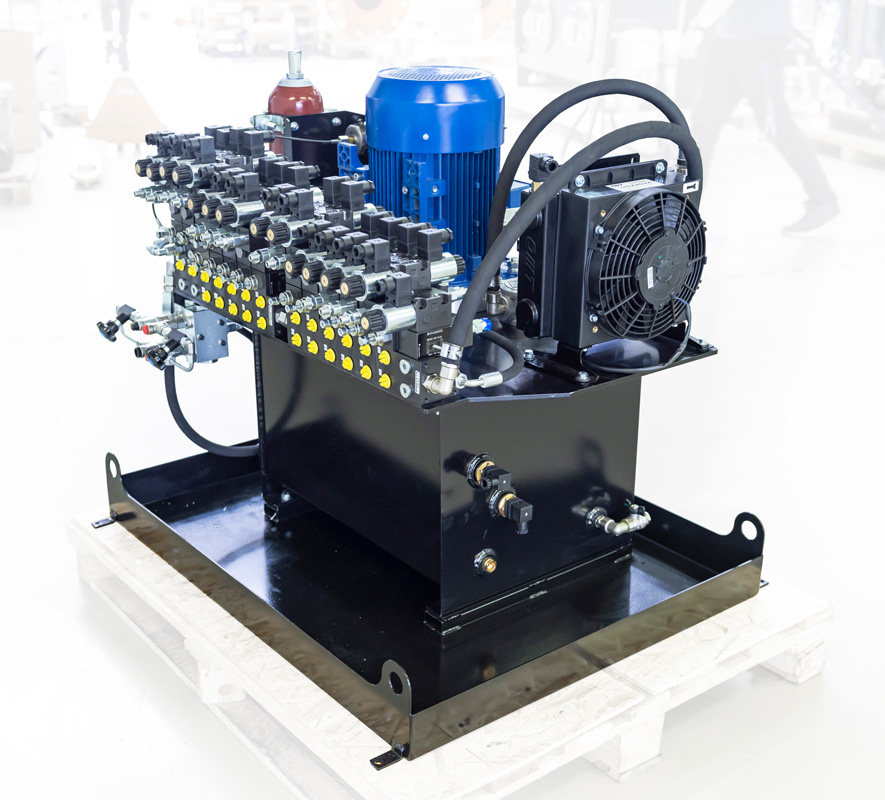

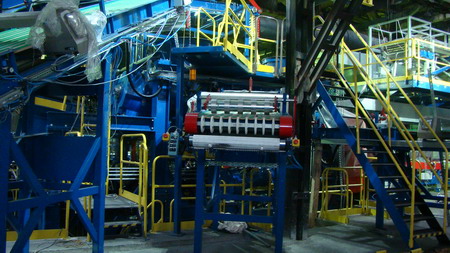

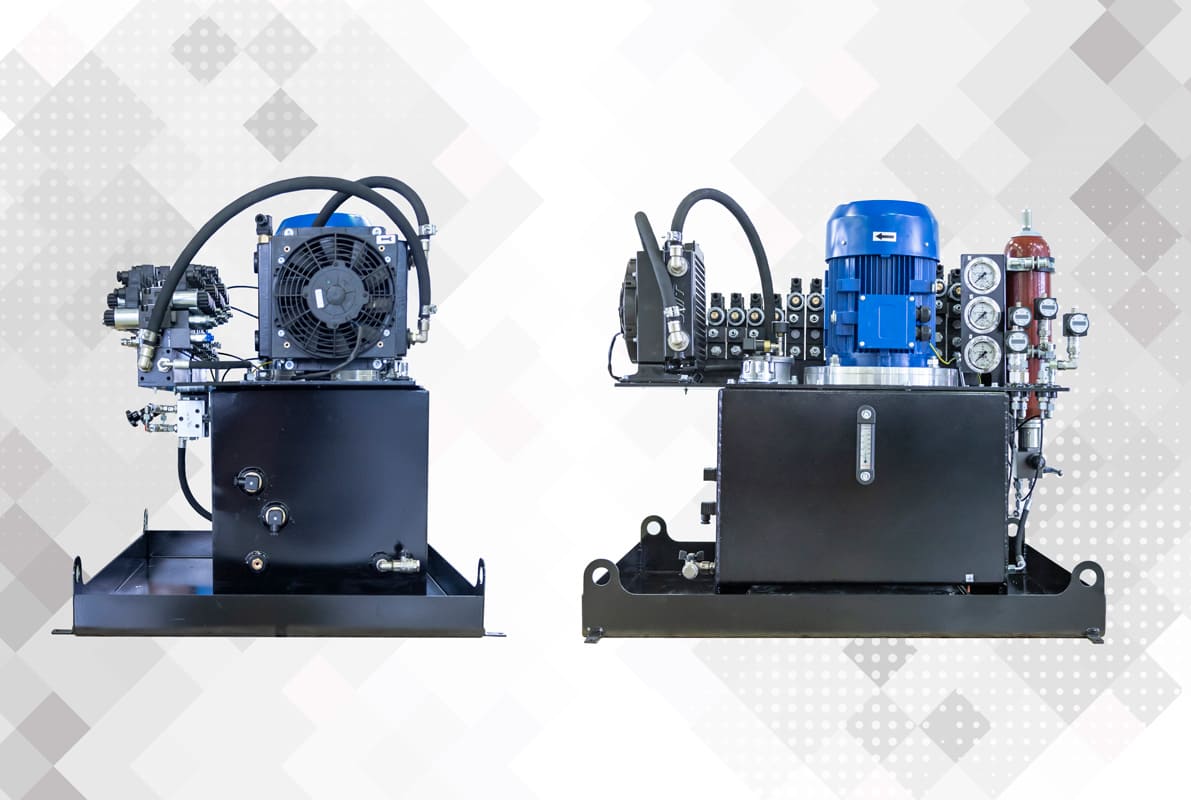

Гидростанция CTR-KV-B1012 для экструзионной линии "Квадроплекс", используемой на шинном комбинате

Гидростанция разработана в рамках комплексной модернизации гидросистемы экструзионной линии. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.

Для регулировки скорости движения каждого механизма используются дроссельные регуляторы, так же для ряда механизмов установлены гидрозамки и индивидуальные предохранительные клапаны. На механизмы С-частей и гребней рабочая жидкость подается через дроссельные делители потока для синхронизации движения гидроцилиндров этих механизмов.

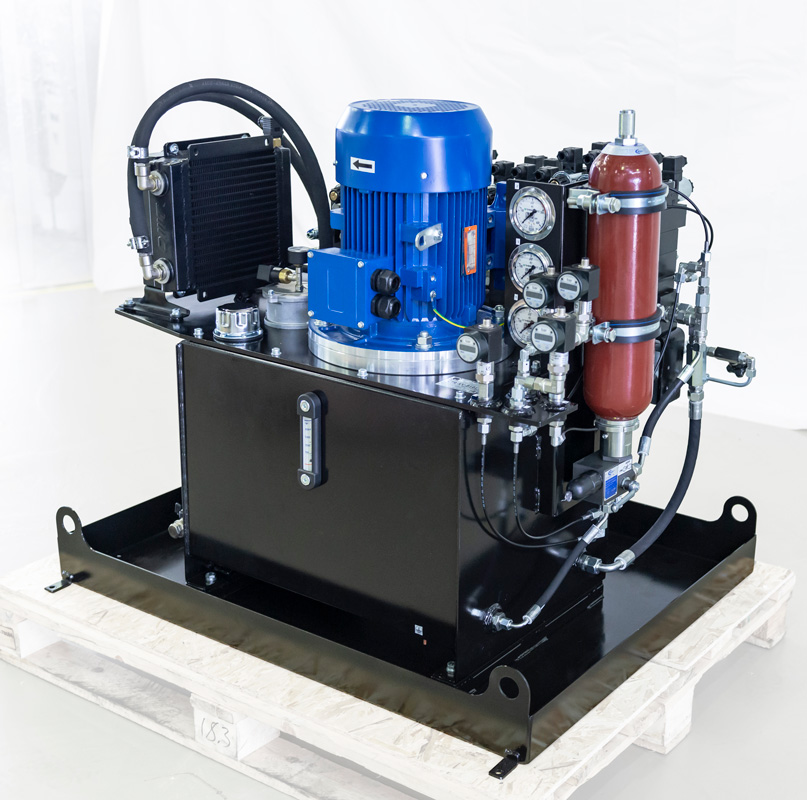

Гидростанция дополнительно укомплектована баллонным пневмогидравлическим гидроаккумулятором в напорной магистрали для компенсации мгновенных потребностей высокого расхода. Гидростанция рассчитана на продолжительный режим работы - в режиме 24/7. Управление гидростанцией осуществляется от системы управления экструзионной линии.

В качестве основного силового агрегата использована мотор-насосная группа, состоящая из нерегулируемого шестеренного насоса и электродвигателя. Контур кондиционирования рабочей жидкости состоит из воздушного теплообменника, установленного на сливе рабочей жидкости. Тонкость фильтрации сливного фильтра - 25 мкм.

На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
