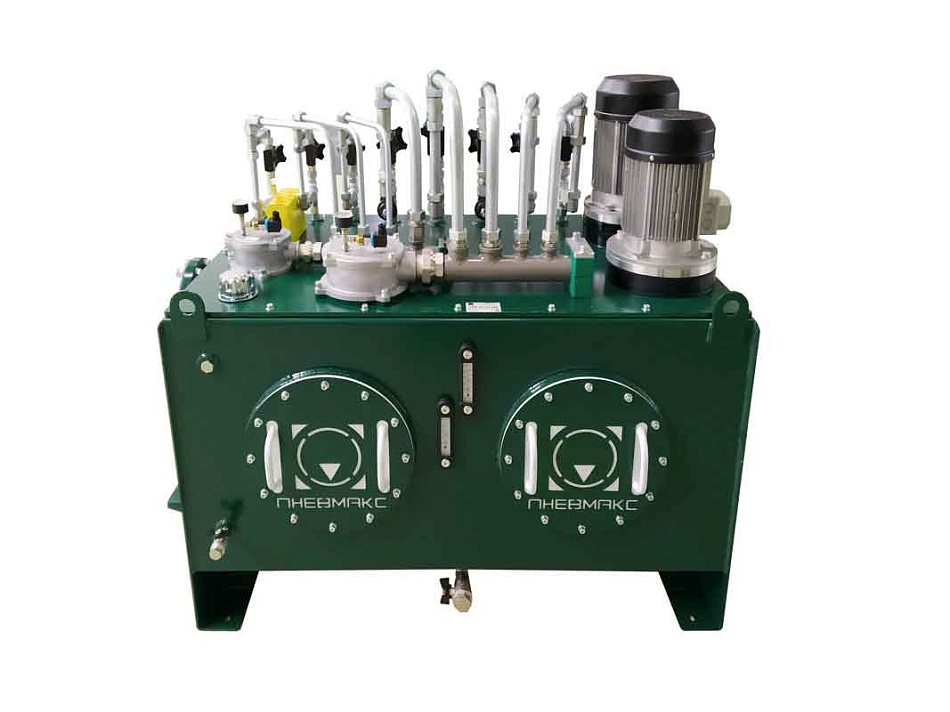

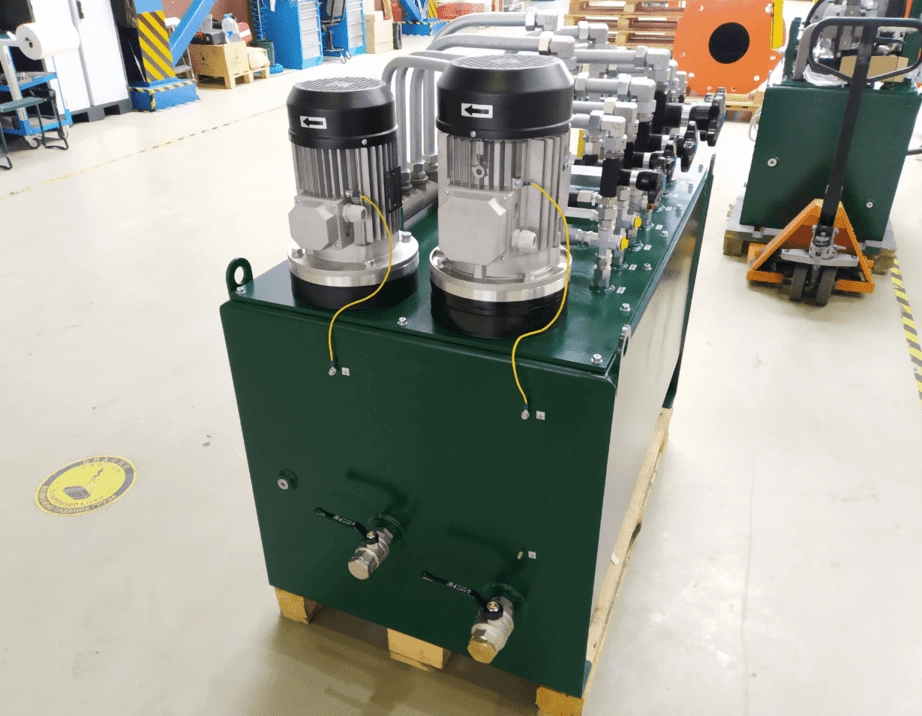

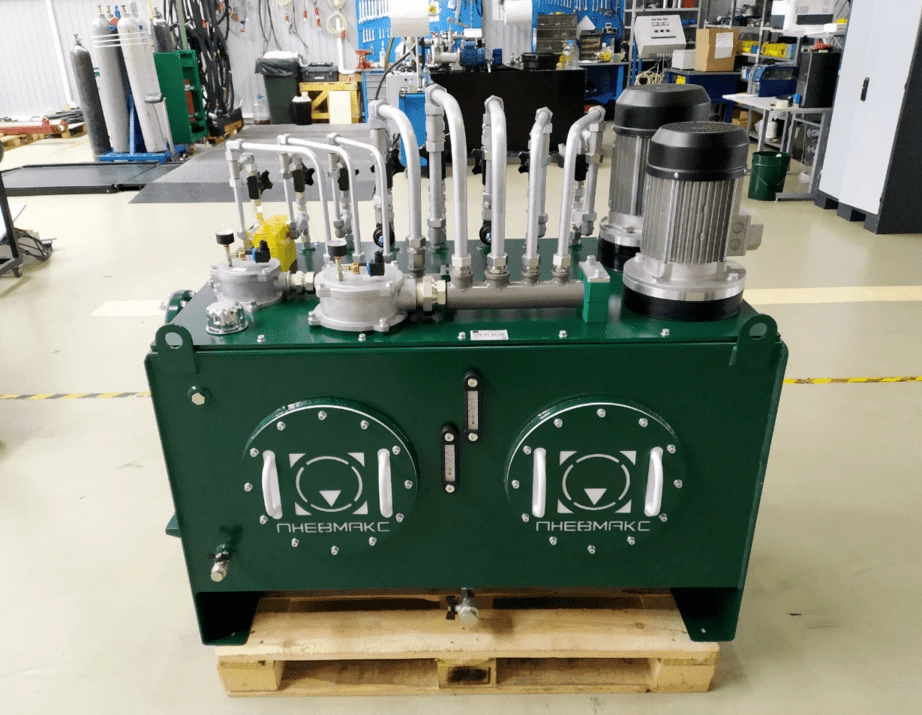

Гидростанция CTR-KV-B1104 для стенда испытания подшипниковых узлов
Характеристики:
|
Объем бака |
390 л |
|
Номинальное давление |
6+20+6+6 + 20+6+6+6 бар |
|
Номинальный расход |
73+48+40+40 + 55+13+8+8 л/мин |
|
Номинальная потребляемая мощность |
5,5 + 3 кВт |
|
Рабочая жидкость |
гидравлическое минеральное масло HLP 32-46 |
Гидростанция CTR-KV-B1104 предназначена для гидравлического питания стенда испытания подшипниковых узлов. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.

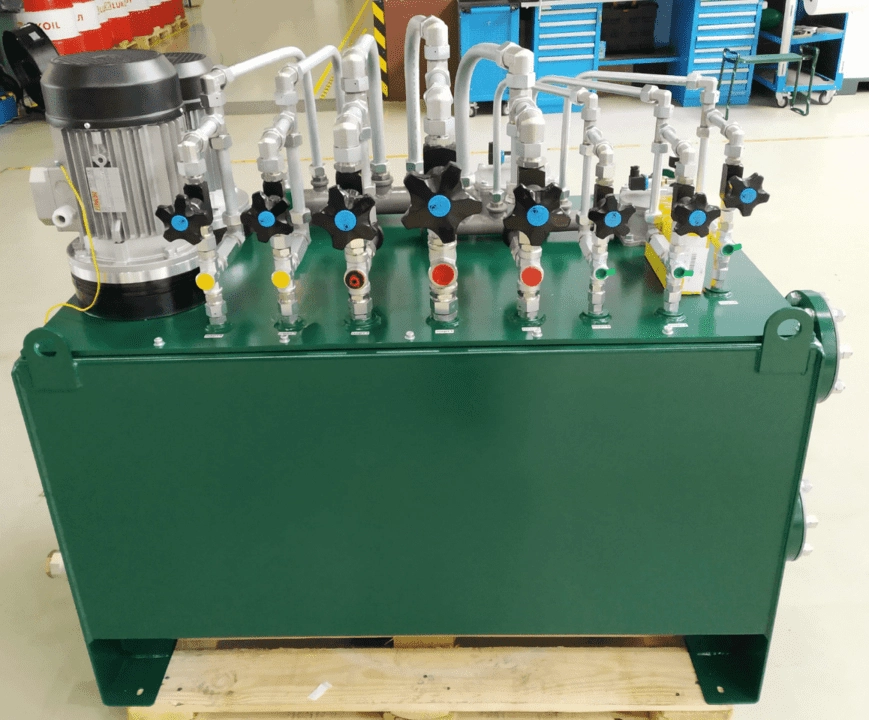

Для обеспечения выполнения требований заказчика, на гидростанции имеется 8 напорных выходов с независимыми настройками давления и расхода. Для регулировки расхода и давления каждого канала использованы механические дроссели, установленные на ответвлении на сливную магистраль.

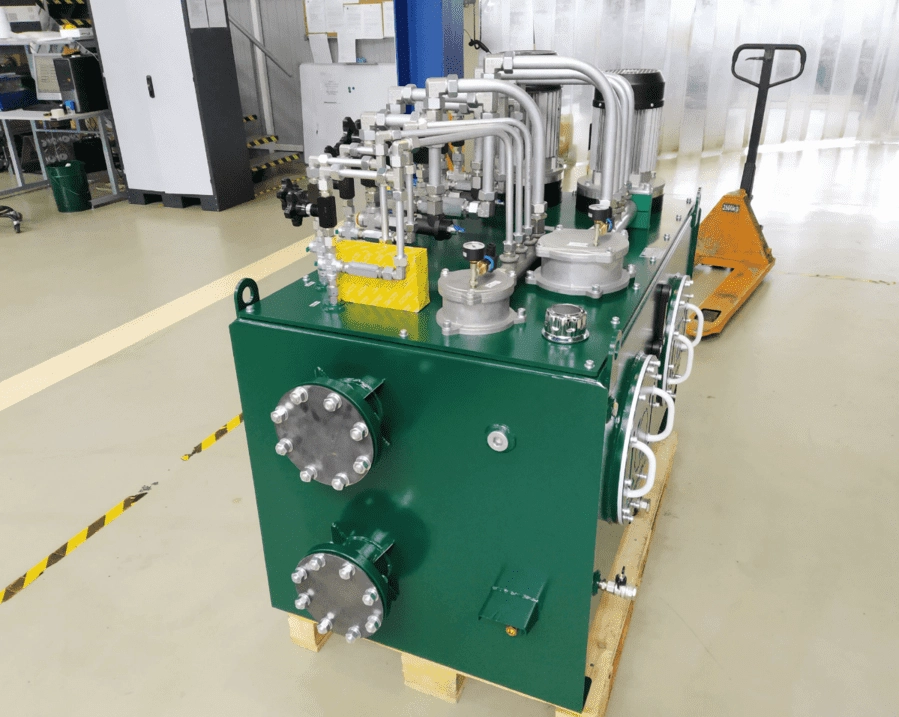

Для слива рабочей жидкости с подшипниковых узлов, на гидростанции предусмотрены 2 фланца Ду100.
Гидростанция рассчитана на непродолжительный режим работы - периодический, в течение одной смены (8 часов) в сутки. Управление гидростанцией осуществляется от системы стендом.
В качестве силовых агрегатов использованы две мотор-насосные группы, каждая из которых состоит из счетверенного нерегулируемого шестеренного насоса и электродвигателя. Контур кондиционирования рабочей жидкости отсутствует. Тонкость фильтрации сливных фильтров - 25 мкм. На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
