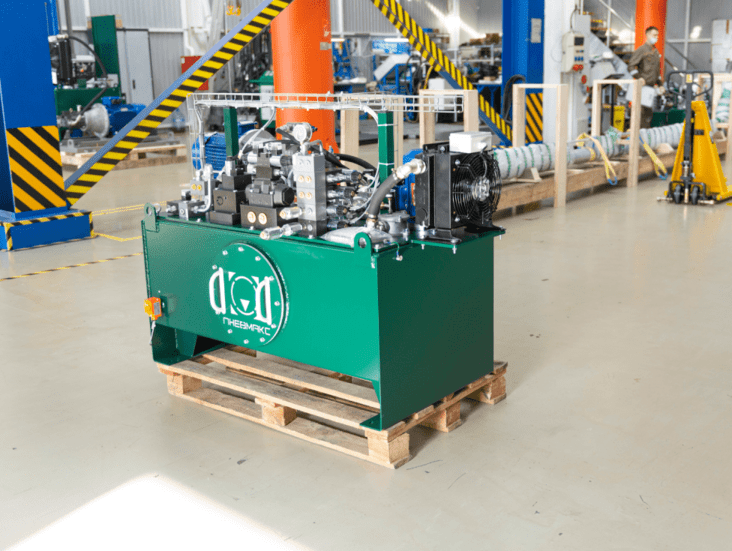

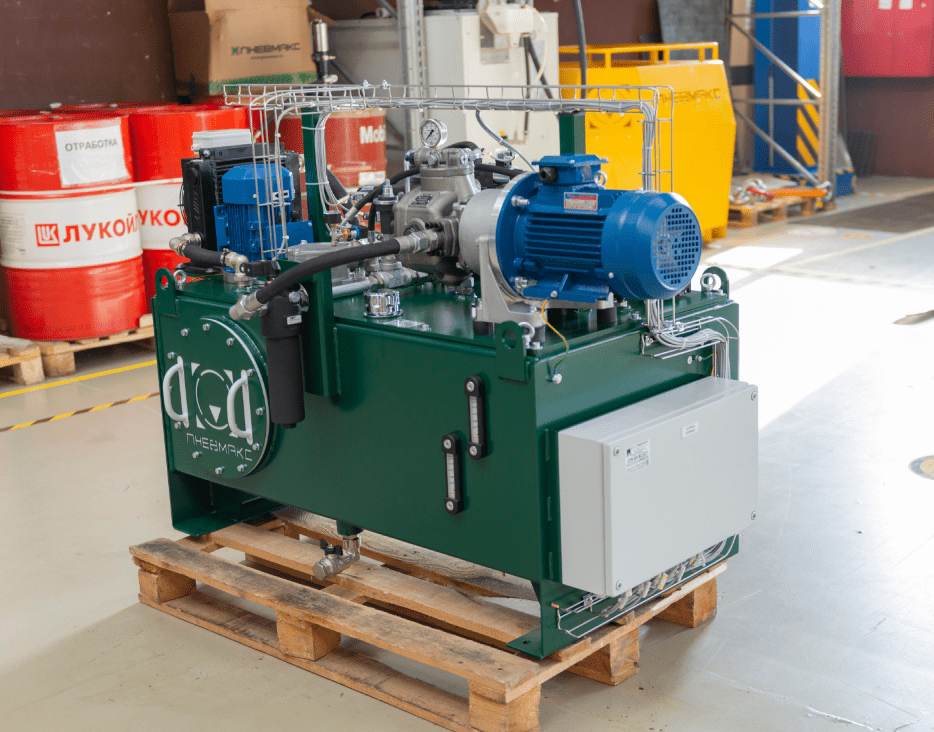

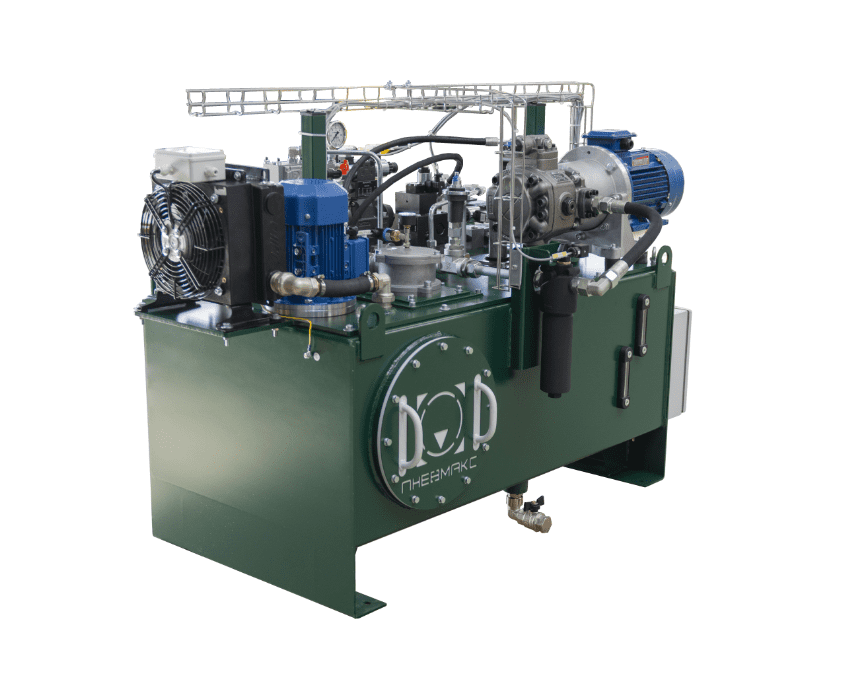

Гидростанция CTR-KV-B1537 для круглошлифовального станка 3М152МВФ2М
Характеристики:
|
Объем поставки |
гидростанция, комплект ЗИП |
| Объем бака | 250 л |
| Номинальное давление | 20 бар |
| Номинальный расход | 58 л/мин |
|
Номинальная потребляемая мощность |
3 кВт |
| Рабочая жидкость |
гидравлическое минеральное масло ISO VG 32-46 |

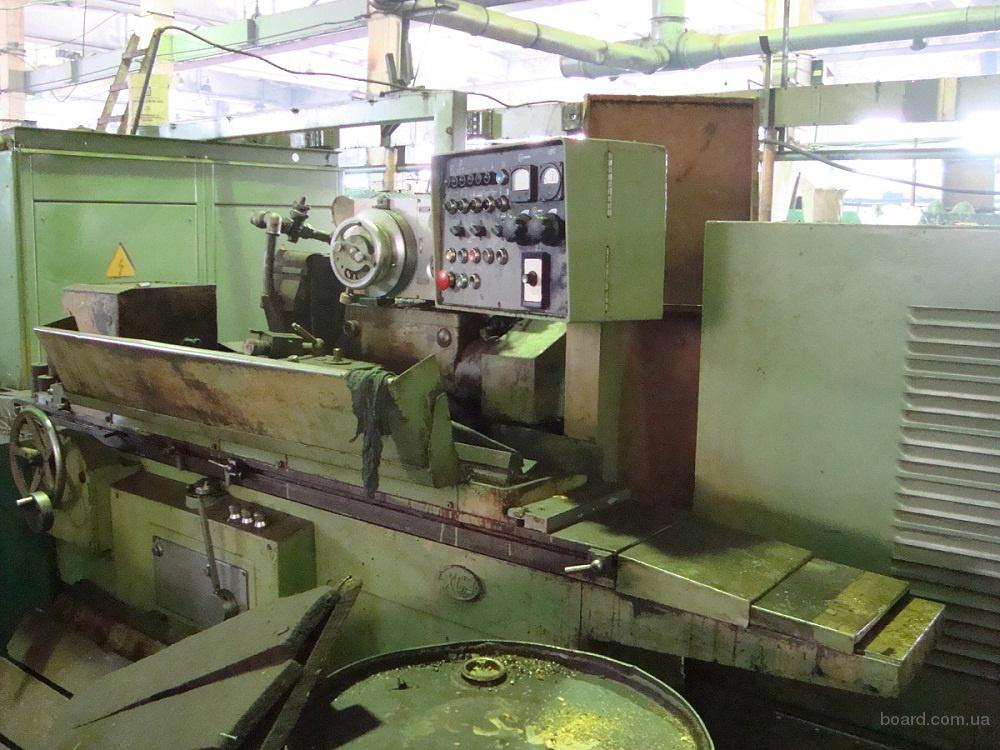

Гидростанция CTR-KV-B1537 предназначена для управления рабочими органами круглошлифовального станка. Гидростанция разработана в рамках глубокой модернизации группы круглошлифовальных станков. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.
В состав гидростанции входит непосредственно гидравлическая силовая установка, гидроблоки управления и вспомогательные элементы.

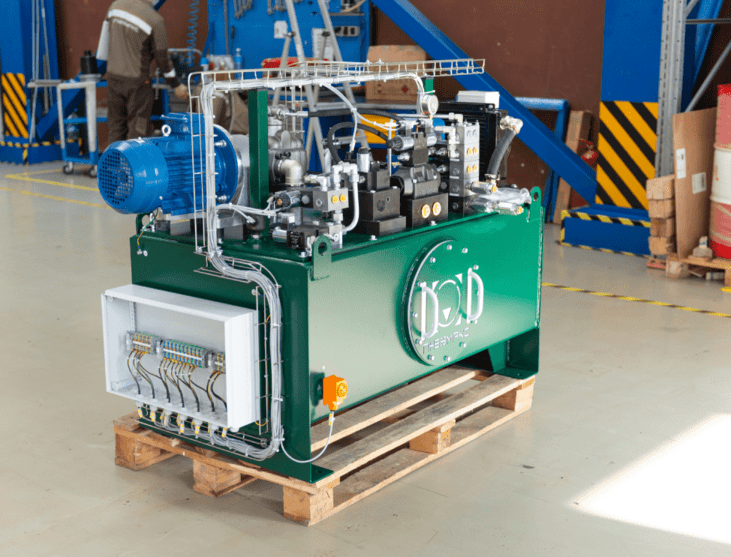

Гидростанция рассчитана на продолжительный режим работы - в течение одной смены (8 часов) в сутки. Управление гидростанцией осуществляется от системы управления станка. Для подключения к системе управления, на гидростанции предусмотрена клеммная коробка, в которую сведены все электрические потребители и датчики.

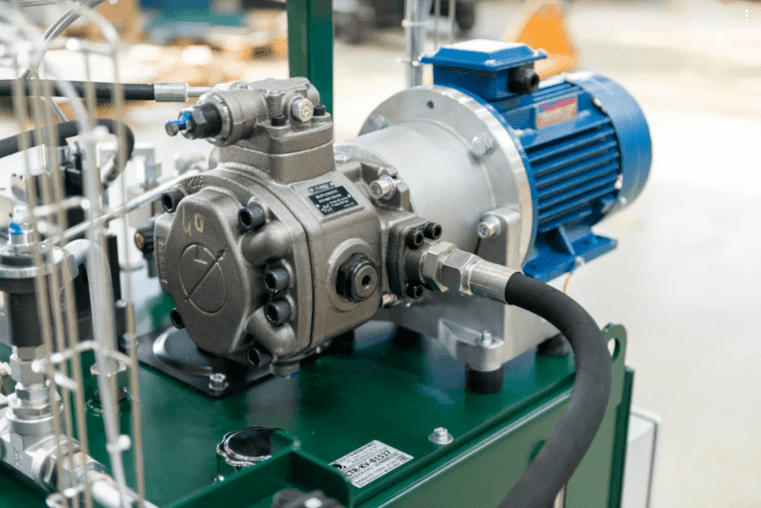

В качестве основного силового агрегата использована мотор-насосная группа, состоящая из регулируемого пластинчатого насоса и электродвигателя. Контур кондиционирования рабочей жидкости состоит из водяного теплообменника и отдельного винтового насоса.
Тонкость фильтрации напорных фильтров - 25 мкм, сливных фильтров - 25 мкм, фильтров контура кондиционирования - 25 мкм.
На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
