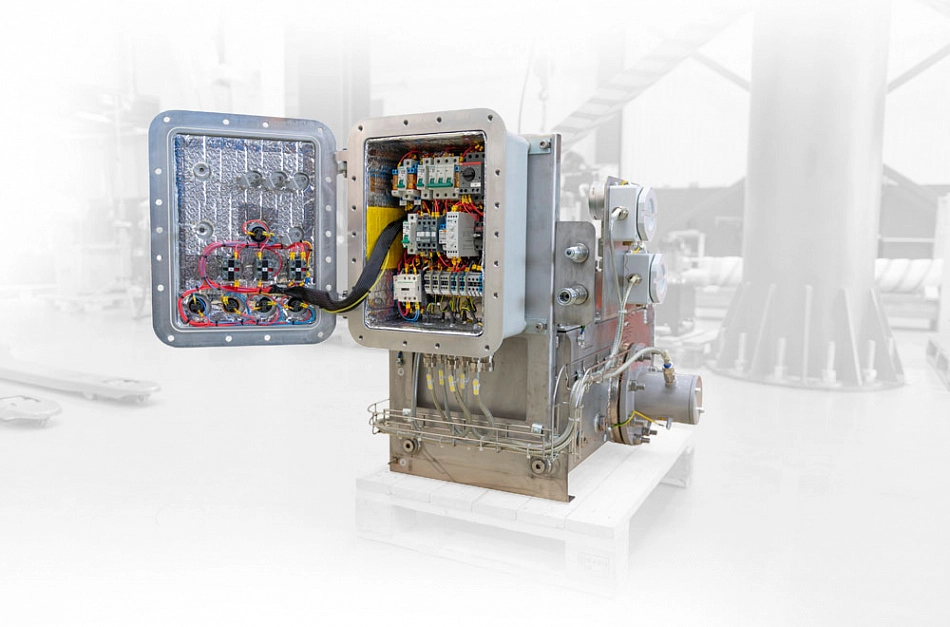

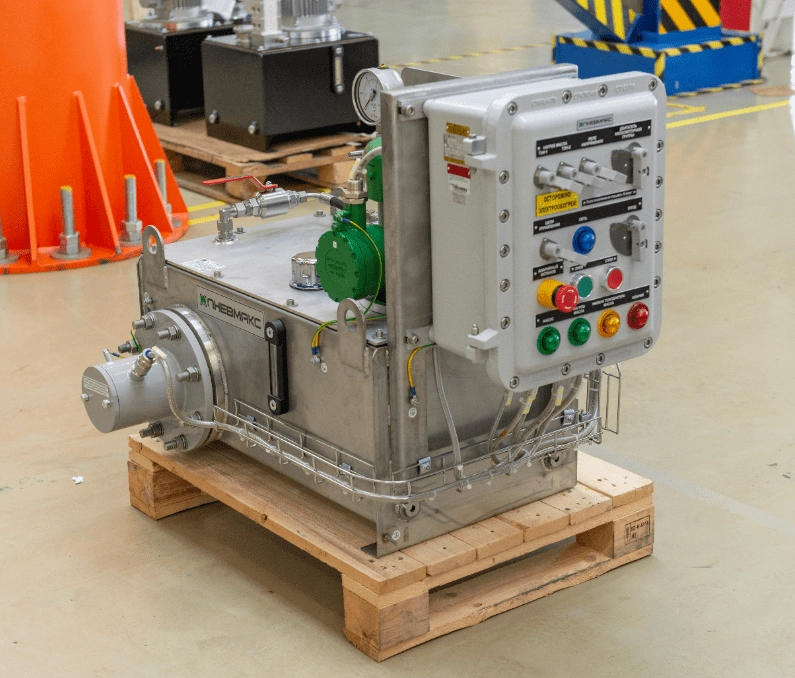

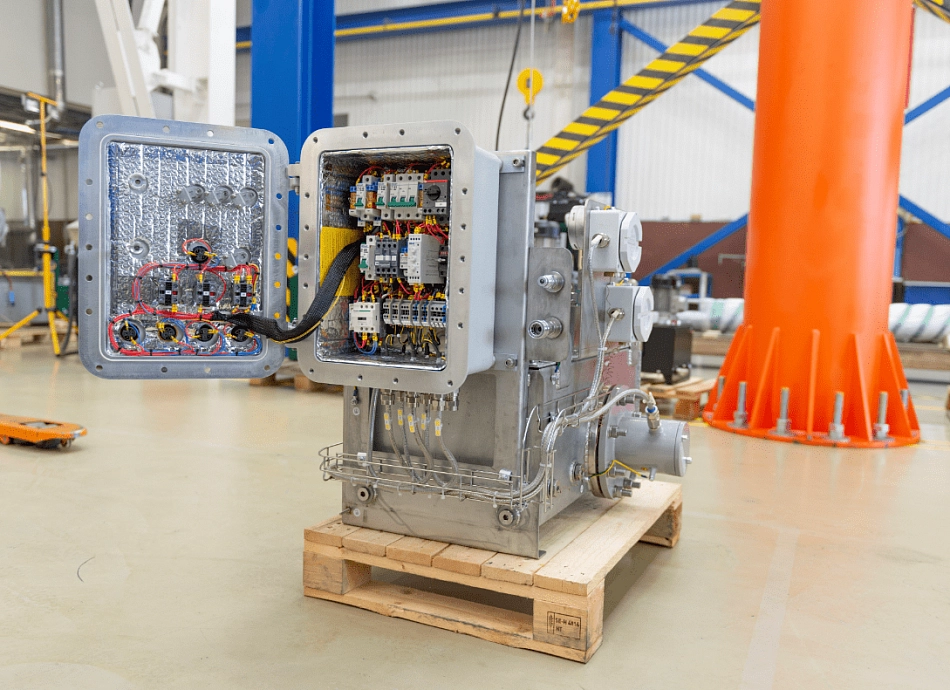

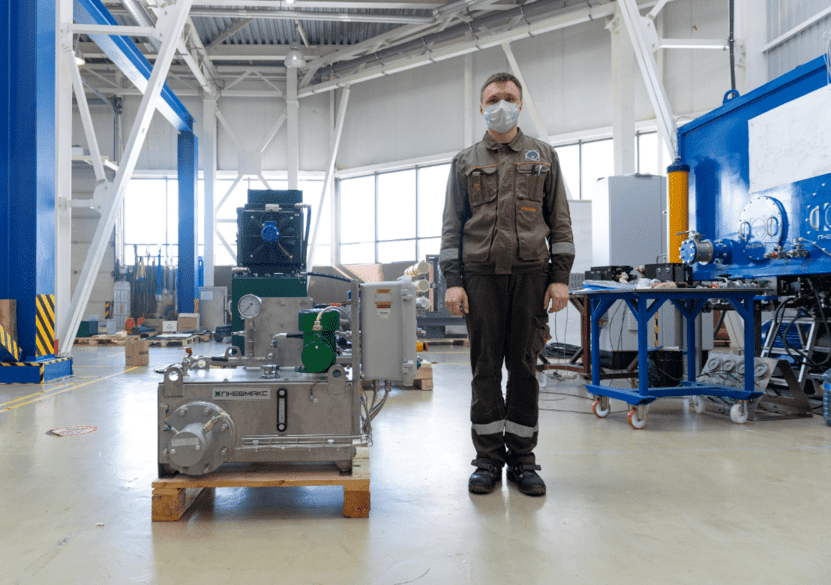

CTR-KV-B1588. Гидростанция для обогрева лубрикатора
Назначение проекта
В рамках проекта выполнены разработка и изготовление гидростанции CTR-KV-B1588 для обогрева лубрикатора за счёт циркуляции нагретой рабочей жидкости.
Гидравлическая система предназначена для формирования замкнутого нагревательного контура и автоматического поддержания температуры смазывающего устройства в составе оборудования нефтегазовой промышленности.
Решение реализовано по техническому заданию заказчика.
Инженерная задача
При проектировании гидростанции требовалось обеспечить:
- стабильный нагрев лубрикатора в условиях эксплуатации;
- автоматическое поддержание температуры рабочей жидкости в диапазоне 75…80 °C;
- надёжную циркуляцию нагретого масла по контуру длиной 120 м;
- подачу рабочей жидкости на высоту до 30 м;
- снижение рисков нестабильной работы и выхода из строя оборудования.
Станция рассчитана на продолжительный режим работы — до 8 часов в сутки.
Основные технические характеристики
- Объём бака — 40 л
- Номинальное давление — 50 бар
- Номинальный расход — 6 л/мин
- Номинальная потребляемая мощность — 0,75 кВт
- Рабочая жидкость — низкотемпературное гидравлическое масло
- Общая длина РВД — 120 м
- Высота подачи рабочей жидкости — до 30 м
- Мощность нагревательных элементов — 3 кВт
- Температурный режим поддержания — 75…80 °C
В комплект поставки входят гидростанция и комплект ЗИП.
Конструктивные решения

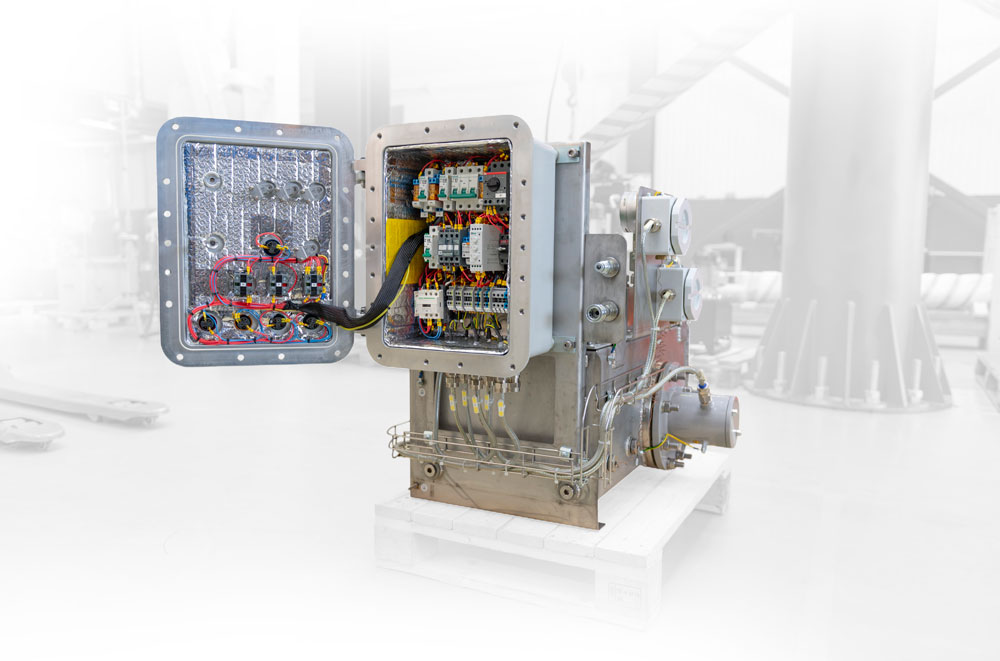

В состав гидростанции входят:
- мотор-насосная группа на базе нерегулируемого шестерённого насоса и электродвигателя;
- гидроблоки управления;
- ТЭНы суммарной мощностью 3 кВт для нагрева рабочей жидкости;
- система автоматического регулирования температуры;
- датчики контроля давления, температуры, уровня рабочей жидкости и состояния фильтра;
Область применения
- системы обогрева оборудования нефтегазовой отрасли;
- узлы смазки технологических установок;
- вспомогательные гидравлические системы для нефтедобычи.
Результат реализации
Разработана гидростанция для обогрева технологического оборудования, обеспечивающая автоматическое поддержание температуры рабочей жидкости и стабильную циркуляцию в заданных параметрах давления и расхода.
Проект демонстрирует опыт ПНЕВМАКС в проектировании и изготовлении гидравлических систем специального назначения для нефтегазовой промышленности.
Возможности реализации аналогичных решений
ПНЕВМАКС выполняет разработку и изготовление гидростанций, систем обогрева и специальных гидравлических узлов по техническому заданию заказчика.
Решения проектируются с учётом требуемых параметров давления, расхода, температурных режимов, условий размещения и особенностей интеграции в состав технологического оборудования.
