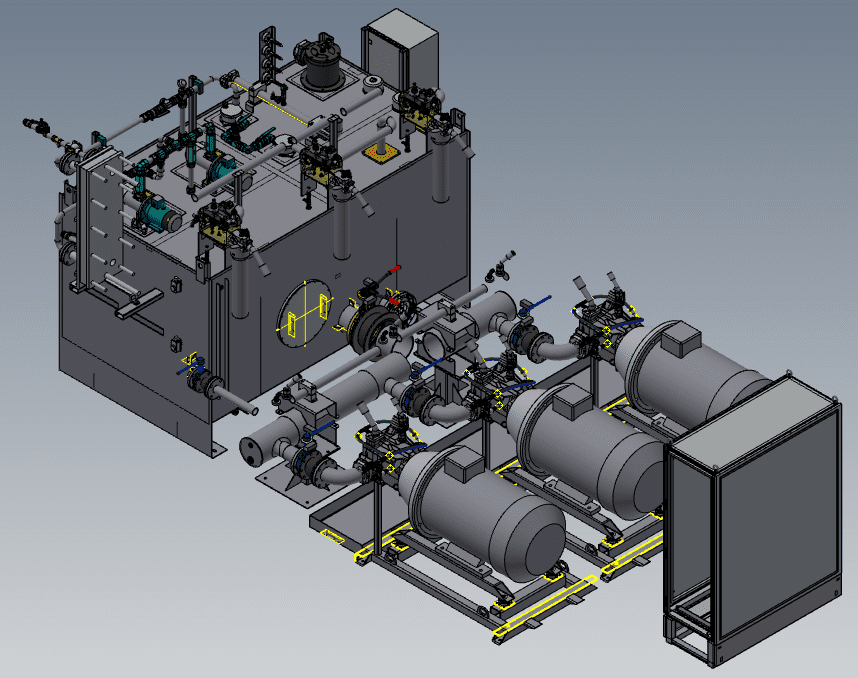

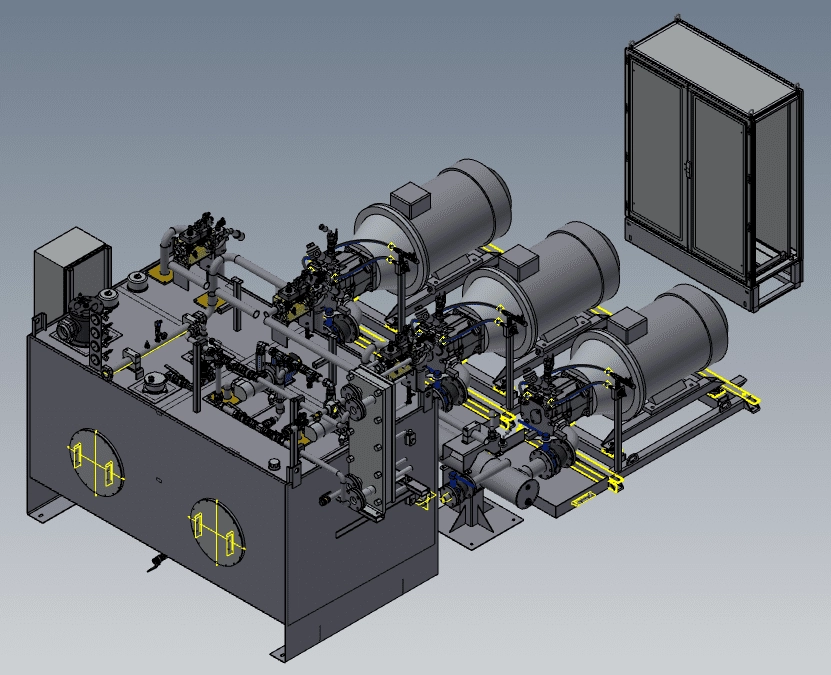

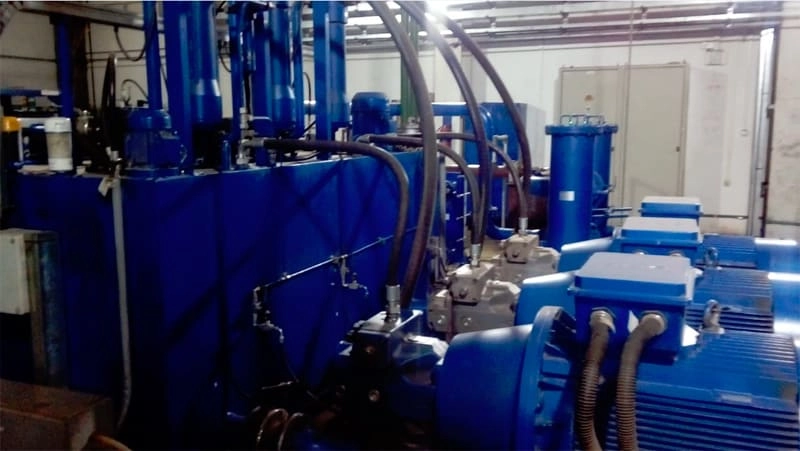

Гидростанция CTR-KV-C0068 для одновременного подъёма свода и фаз печи ДСП

Подъём свода осуществляют два гидроцилиндра. Скорость поднятия/опускания свода - 8 секунд.

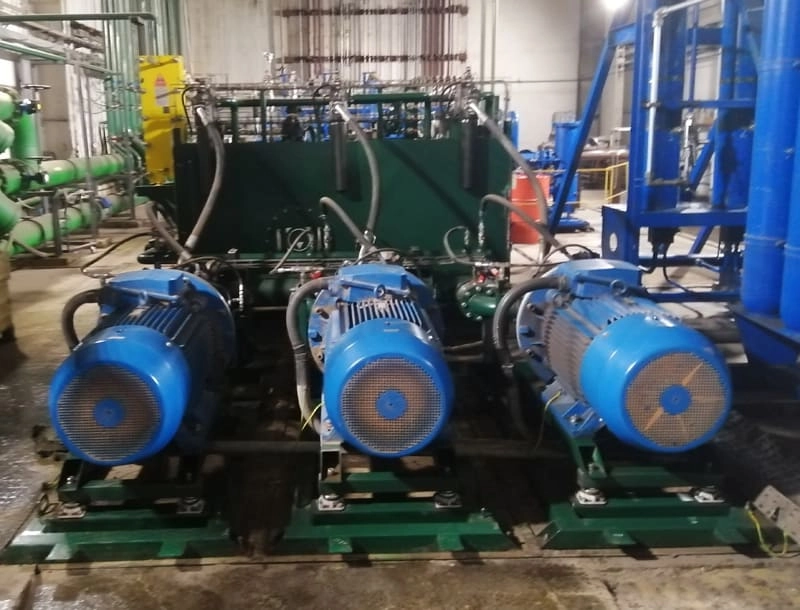

Рабочее давление создают два насоса, третий насос - резервный на случай выхода из строя основных. Насосы работают в двух режимах: 1) без давления (холостой режим) - сброс масла в бак; 2) создание давления при включении загрузочного клапана.

После запуска гидростанции в работу насосы работают в холостом режиме. После включения клапана управления на подъём или опускания свода включаются два загрузочных клапана управления давлением насосов, и клапан управления гидрозамком.

После снятия сигнала на клапана управления сигналы с клапанов управления давлением насосов, и клапаном управления гидрозамком тоже снимаются и насосы переходят в холостой режим работы. Смазка основных насосов осуществляется принудительной подачей масла с помощью отдельного насоса.

Контроль давления осуществляется по визуальному манометру и аналоговому датчику давления. Задвижки на входных магистралях насосов имеют концевые выключатели для контроля открытого состояния задвижки. В случае закрытой входной задвижки запуск насоса будет заблокирован.

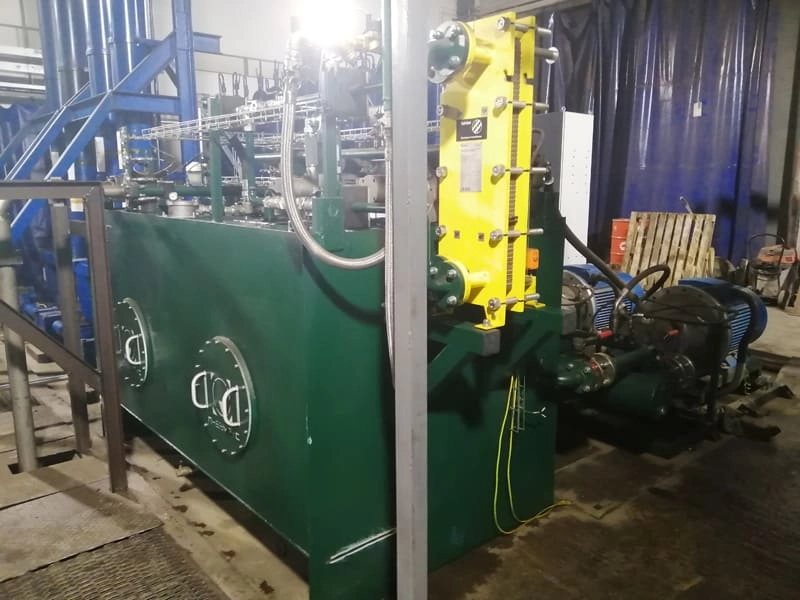

Бак оснащён системой подогрева и охлаждения масла (циркуляционный насос, водяной маслоохладитель, фильтры, тэны для подогрева масла). Указатель уровня и термометр для масла. Датчик температуры масла. Краны для сброса масла, люка для возможности очистки бака.

После насосов установлены напорные фильтра, а на сбросной магистрали сбросные фильтры. Фильтры оборудованы электрическими датчиками давления для оценки загрязнённости фильтроэлемента. Регулятор давления предназначен для предохранения гидроцилиндров и магистралей от поломки в случае давления вниз на свод после его поднятия. Рабочая температура масла находится в диапазоне 40-50 °С.

Гидравлическая станция CTR-KV-C0068 поставляется в комплекте шкафом управления и с силовым шкафом электрооборудования.
