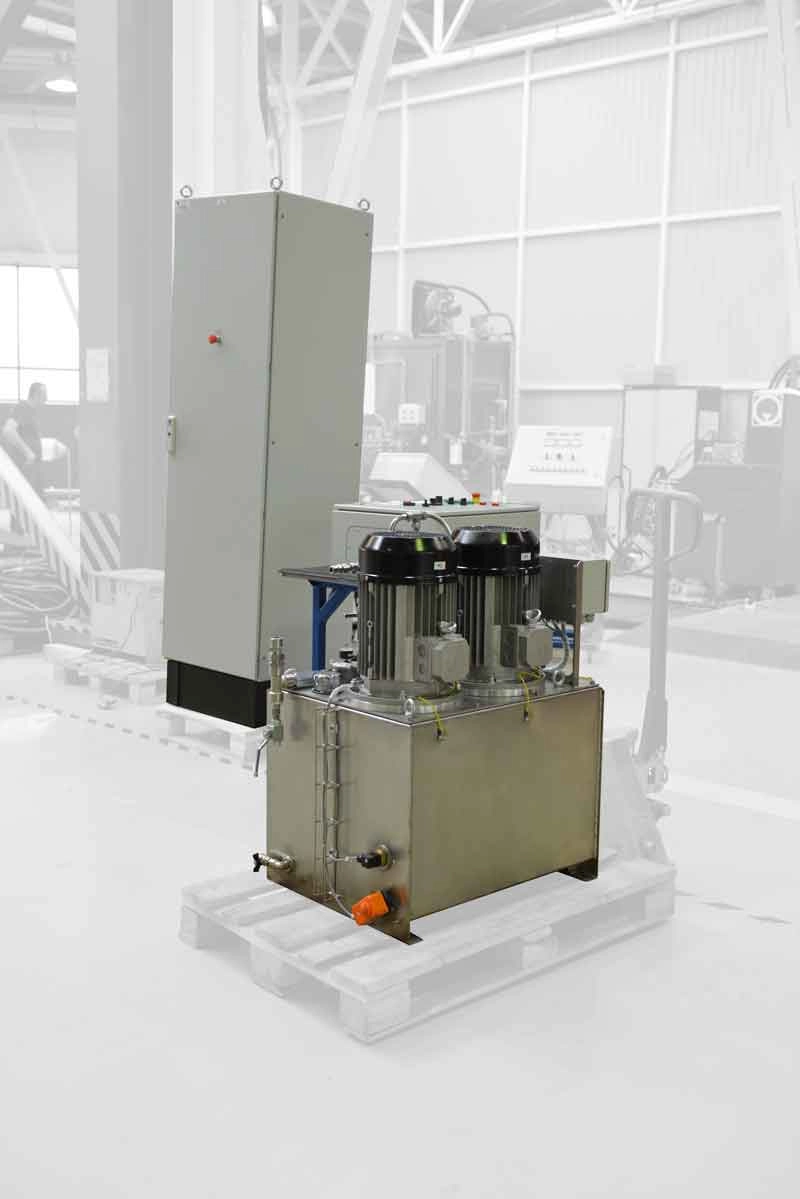

Гидростанция CTR-KV-C0164 для стенда настройки кристаллизатора

Гидростанция CTR-KV-C0164 предназначена для подачи гидравлической жидкости к клапанному стенду управления стендом настройки кристаллизатора. Гидростанция разработана в рамках модернизации гидравлической системы кристаллизатора. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.

Металлические элементы гидростанции выполнены из нержавеющей стали. Режим работы - непродолжительный, в течении одной смены. Гидростанция выполнена в классическом исполнении универсального источника энергии с напорным и сливным выходами.

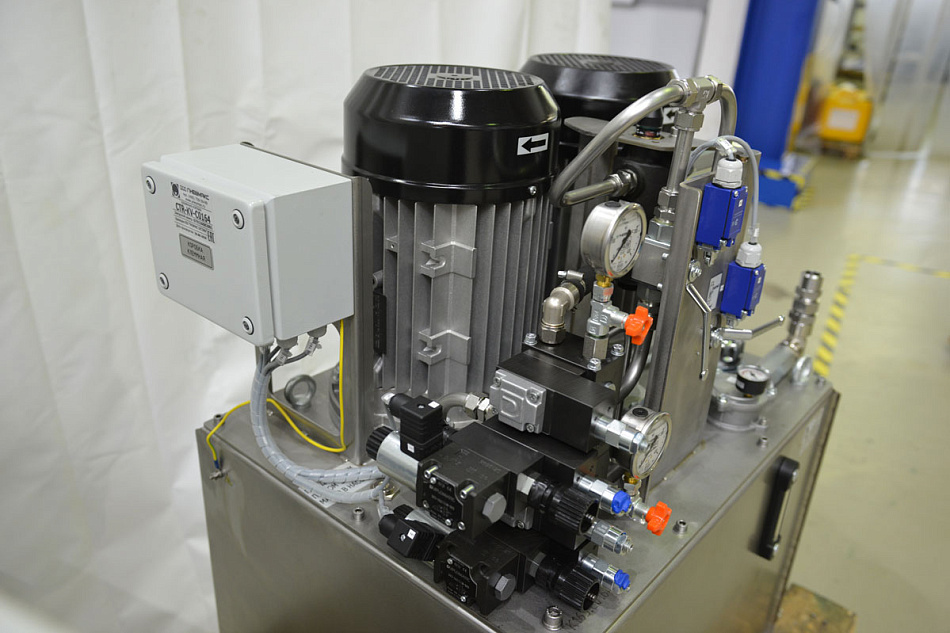

Для повышения надежности работы гидростанции использованы две дублирующие друг друга мотор-насосные группы, а также выполнен из нержавеющей стали гидравлический бак. Насос-моторные группы установлены вертикально с погружными насосами. Для настройки регуляторов насосов установлены внешние регуляторы, так же на крышку бака выведены дренажные каналы для первоначального заполнения насосов рабочей жидкостью перед первым пуском. На сливной магистрали установлен кран для отбора проб рабочей жидкости.

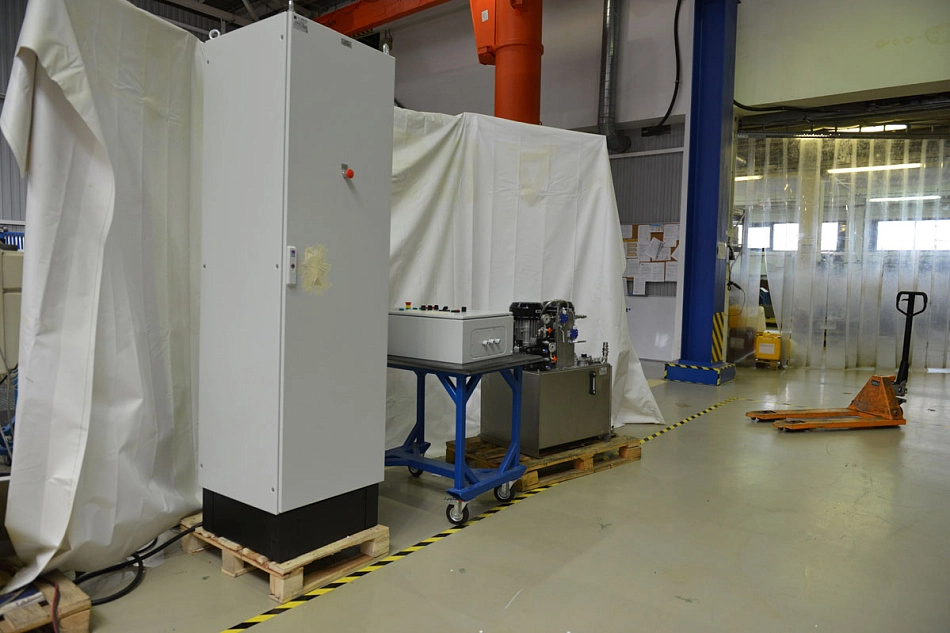

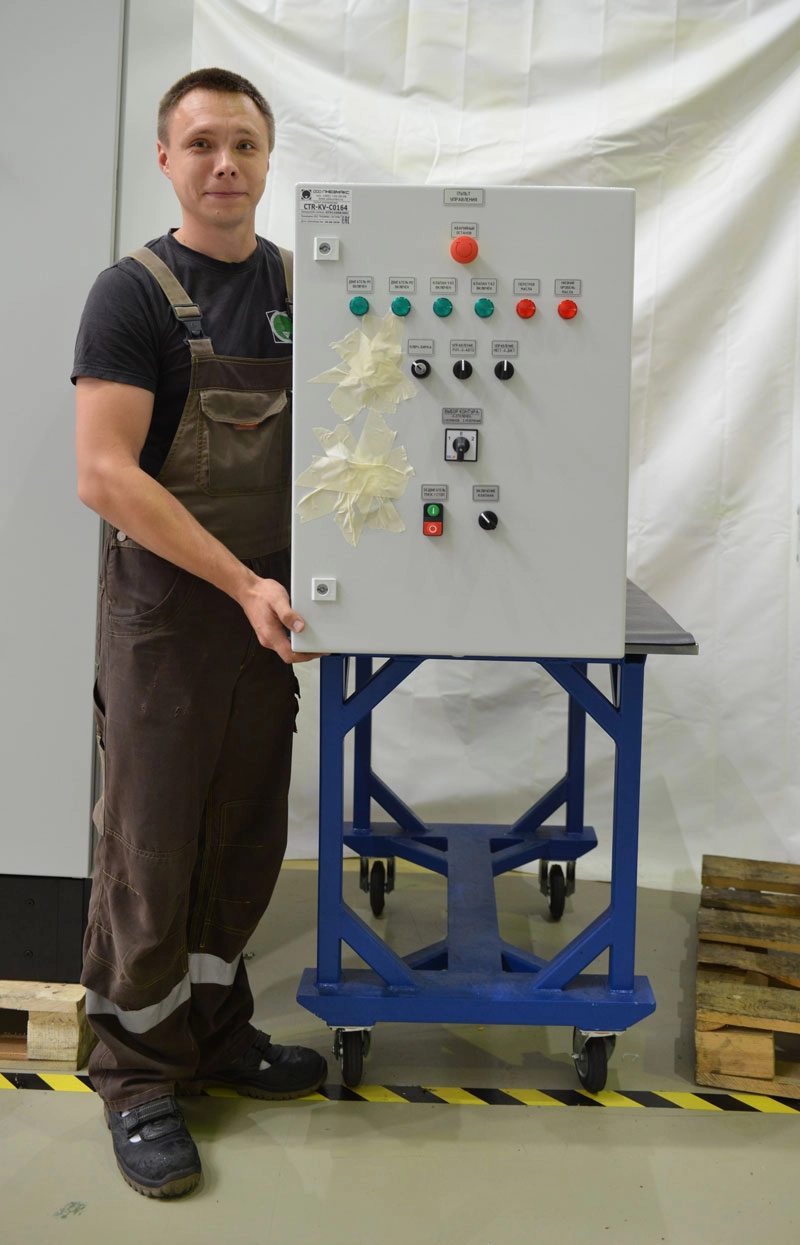

В составе гидростанции имеется система управления, состоящая из шкафа управления и пульта управления с панелью оператора. С панели оператора возможно управление гидростанцией в ручном режиме, автоматическое включение гидростанции осуществляется от системы управления верхнего уровня.

В качестве силовых агрегатов (основного и резервного) использованы две мотор-насосные группы, каждая из которых состоит из регулируемого аксиально-поршневого насоса с регулятором постоянного давления и электродвигателя. Контур кондиционирования рабочей жидкости отсутствует.

Тонкость фильтрации напорных фильтров - 10 мкм, сливных фильтров - 10 мкм.

На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
