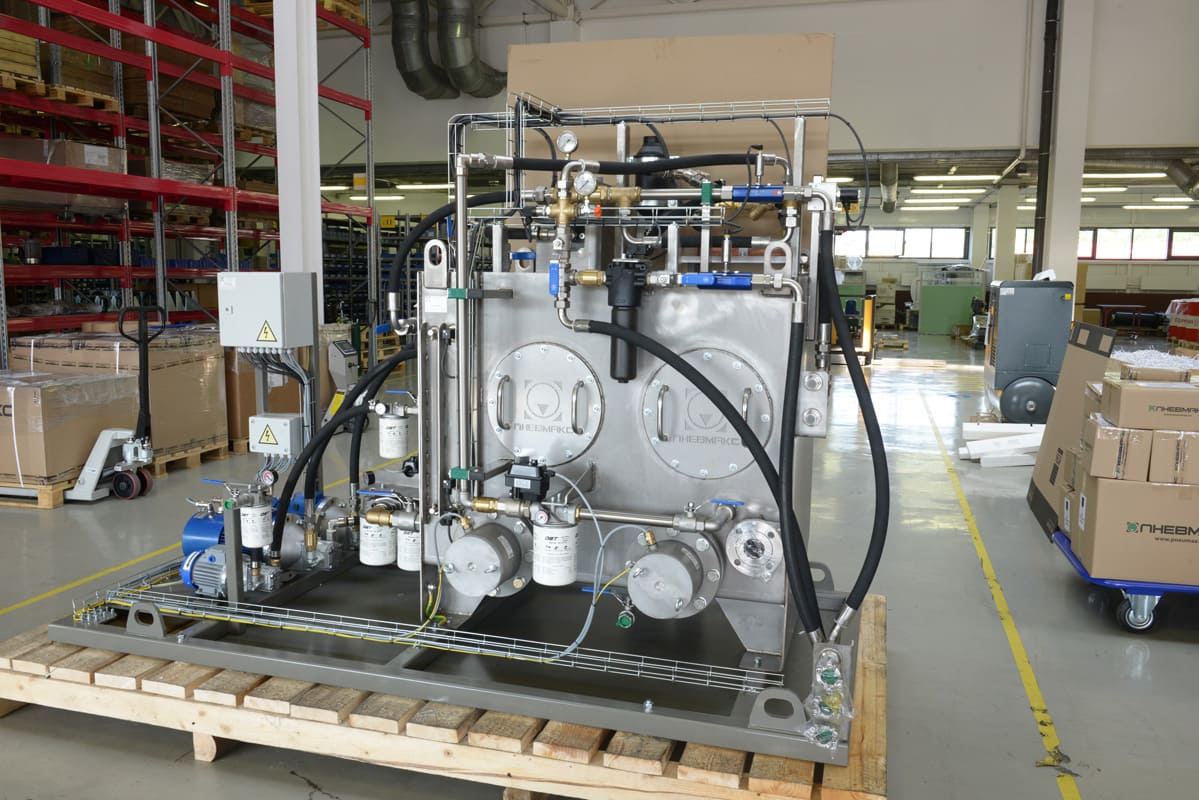

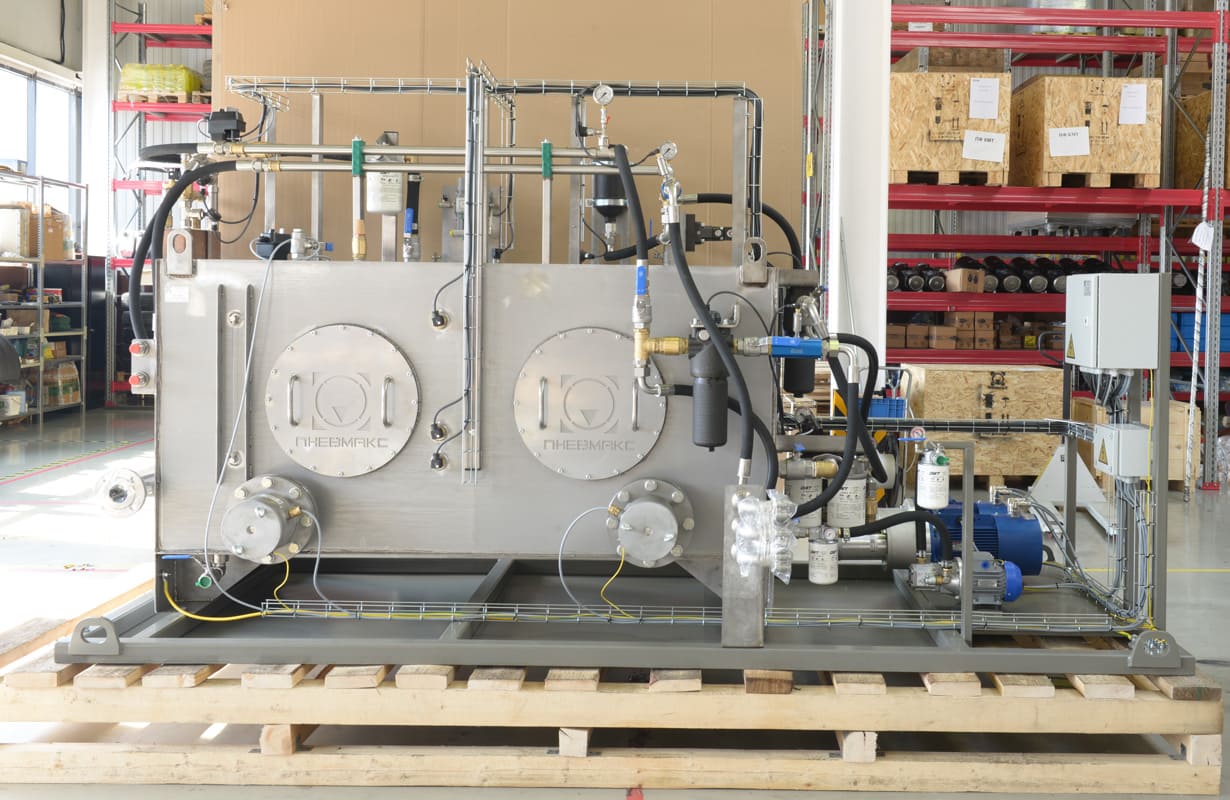

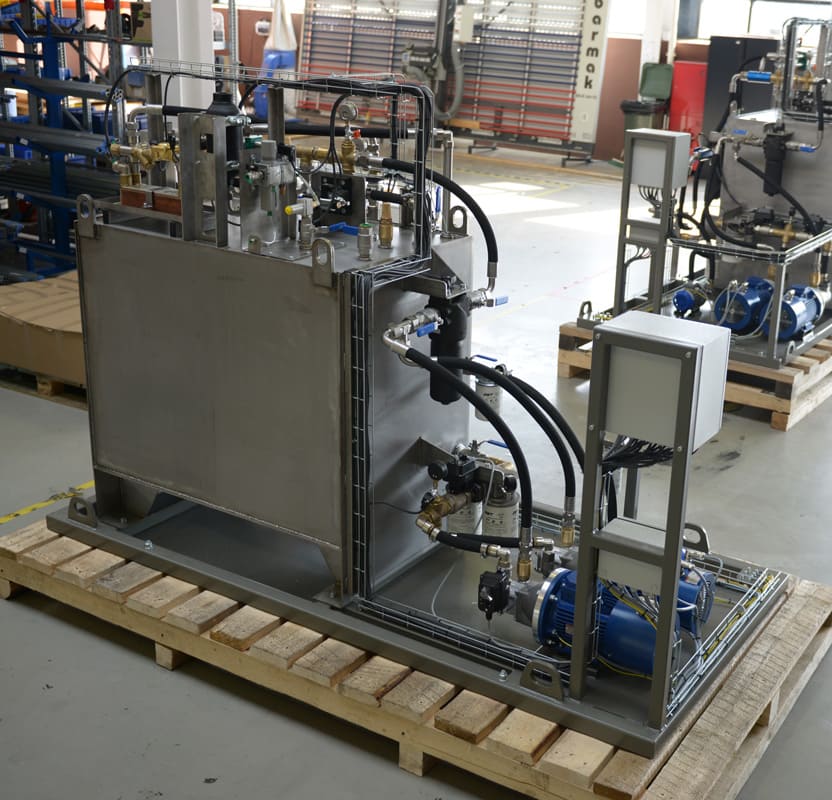

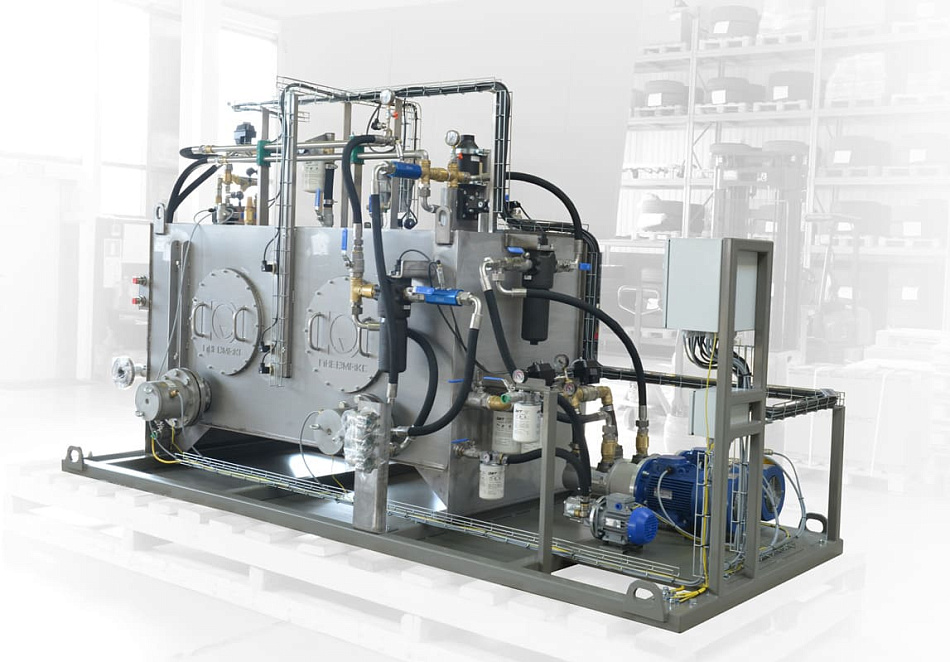

Гидростанция CTR-KV-D0035 для системы подачи рабочей жидкости высокого давления для возбуждения колебаний стенда Т14-01Б

Характеристики:

Гидростанция CTR-KV-D0035 предназначена для выполнения следующих операций:

• подача рабочей жидкости на разгонный стенд;
• подача рабочей жидкости на смазку опор;
• прием рабочей жидкости из разгонного стенда, ее охлаждение и дегидратация.

Гидростанция разработана в рамках комплексной модернизации гидросистемы стенда и его системы управления. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.

Гидростанция состоит из двух резервуаров, образующих, соответственно, 2 контура - для подачи рабочей жидкости на разгонный стенд и на смазку опор. Осуществление процесса дегидратации рабочей жидкости производится за счёт ее нагрева в резервуарах до температуры 90° С и последующем создании вакуума с помощью эжекторов. Все металлические элементы, контактирующие с рабочей жидкостью выполнены из нержавеющей стали. Электродвигатели насосов подготовлены для работы в режиме частотного регулирования, а в напорных магистралях установлены турбинные расходомеры, что позволяет подавать рабочую жидкость на стенд в точном объеме. Для регулировки давления на каждом из 12 выходов установлен редукционный клапан с пропорциональным управлением. Гидростанция рассчитана на продолжительный режим работы - в течение одной смены (8 часов) в сутки.

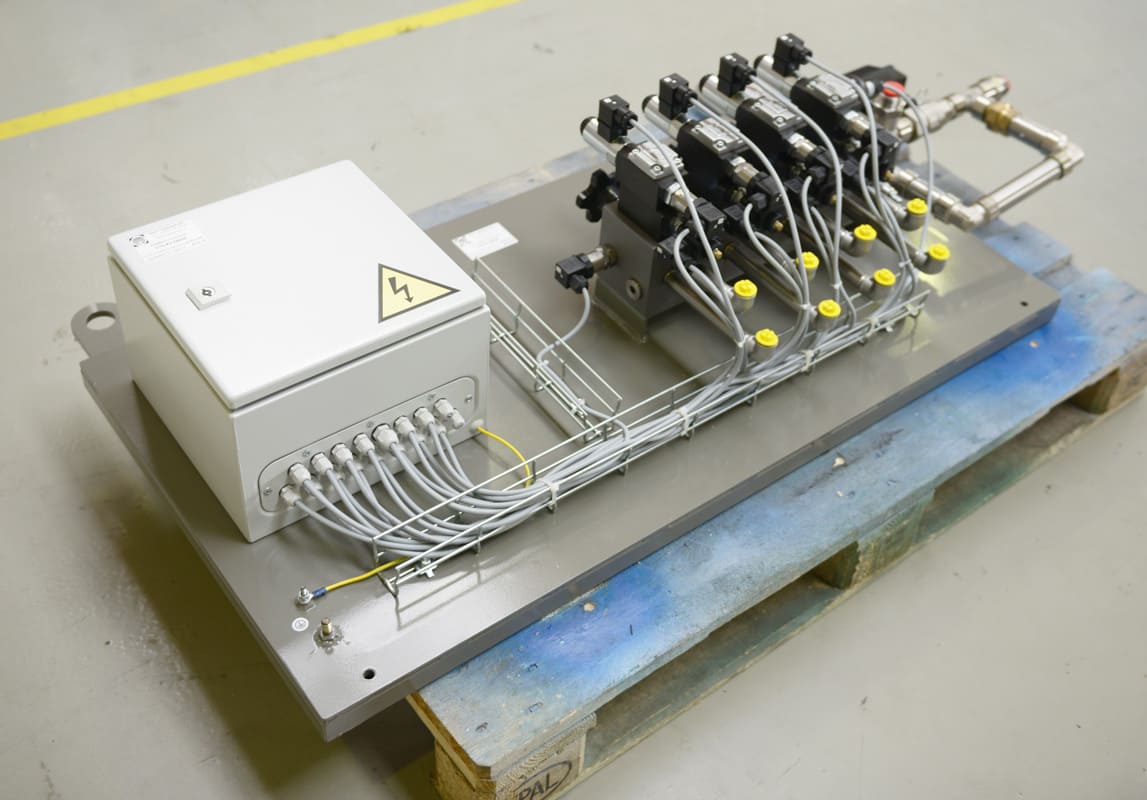

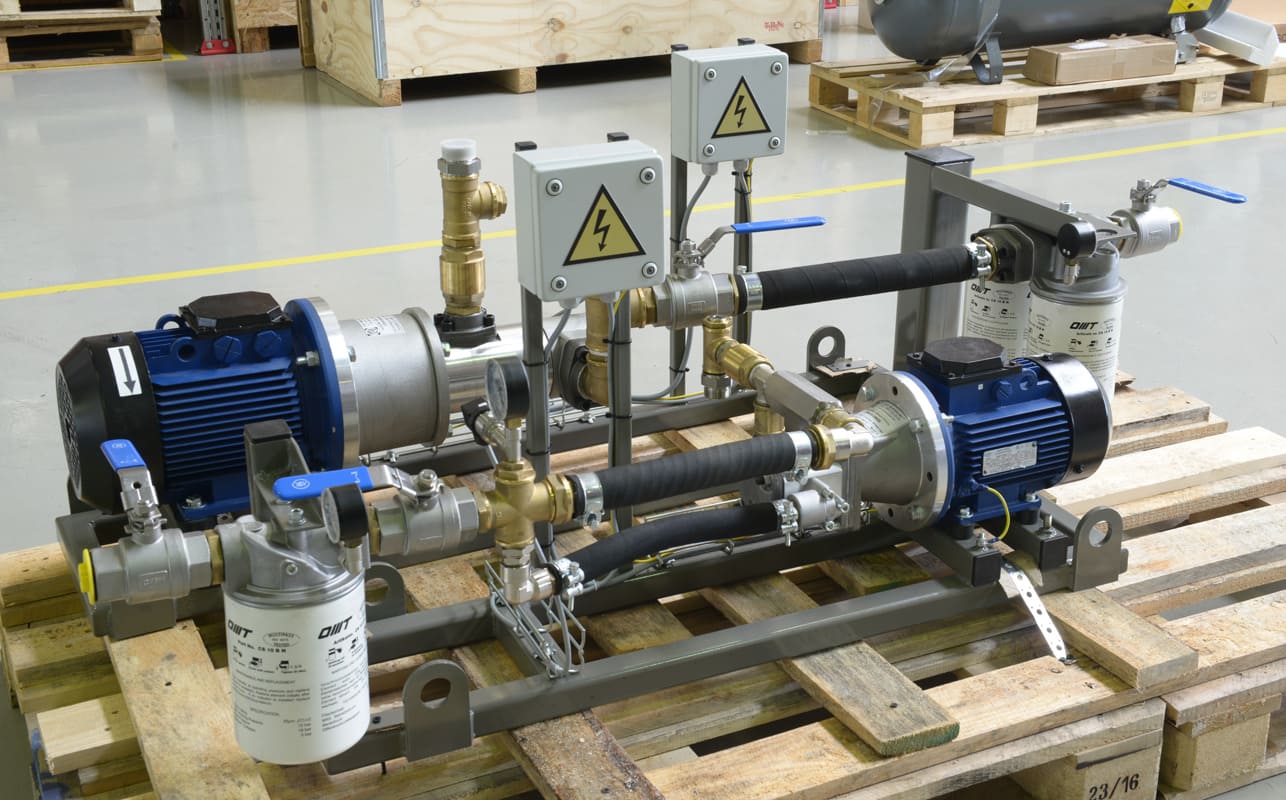

Управление гидростанцией осуществляется от системы управления стендом, на гидростанции установлены клеммные шкафы для подключения. В качестве основных силовых агрегатов использованы мотор-насосные группы, состоящие из нерегулируемых винтовых насосов и электродвигателей. Контур кондиционирования рабочей жидкости состоит из пластинчатого теплообменника и отдельного винтового насоса. Тонкость фильтрации напорных и сливных фильтров - 3 мкм.

На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
