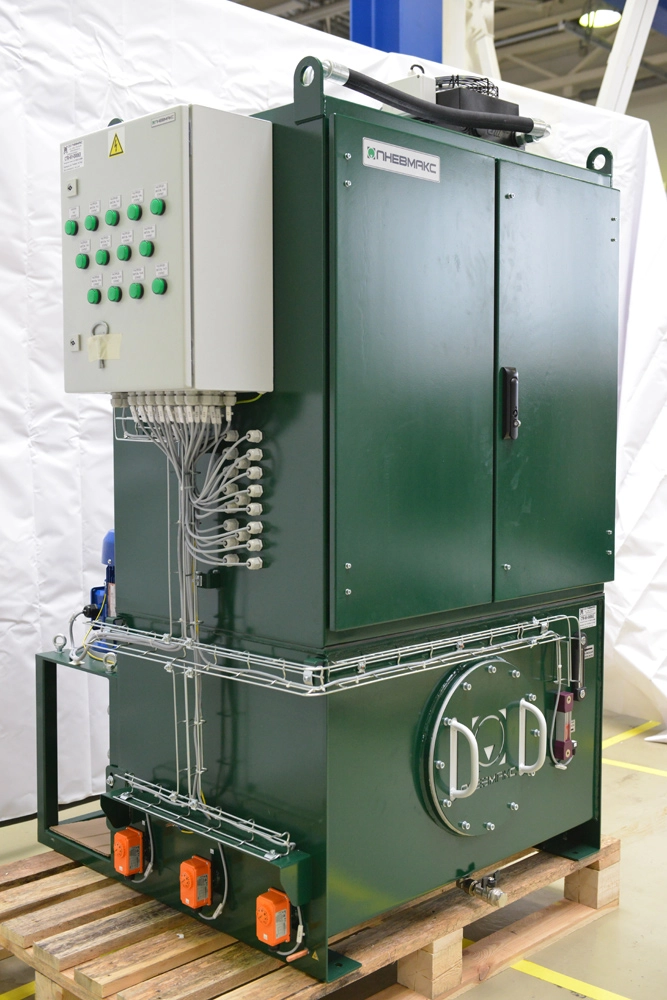

Гидростанция CTR-KV-D0063 для станка токарного специального КЖ9912

Характеристики:

Гидростанция предназначена для замены старой гидростанции модели 3БНЛГ-48-85.

Оригинальная гидравлическая схема пресса полностью переработана в связи с моральным устареванием использованных ранее компонентов.

Гидростанция обеспечивает управление движением исполнительных органов станка КЖ9912, а именно:

• быстрый/медленны подвод левой и правой бабок;
• быстрый отвод левой и правой бабок;
• стоп левой и правой бабок;
• поворот траверсы подъемника.

Применяемая гидравлическая аппаратура является унифицированной и взаимозаменяемой с современными аналогами зарубежных и отечественных производителей.

В качестве основных силовых агрегатов использованы две мотор-насосные группы, состоящие из сдвоенного нерегулируемого шестеренного насоса и электродвигателя для условно высокого давления и нерегулируемого шестеренного насоса для условно низкого давления.

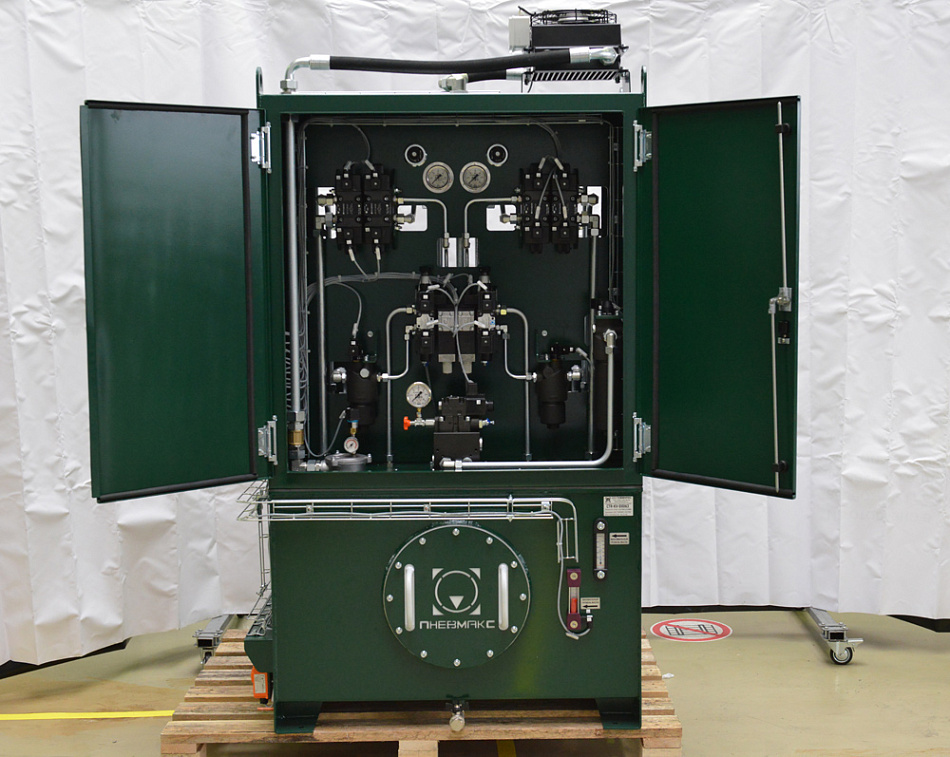

Согласно повышенным требованиям заказчика по промышленной эстетике, гидростанция выполнена в форм-факторе "гидравлического шкафа", т.е. вся аппаратура находится внутри закрытой металлоконструкции, за исключением мотор-насосных групп и теплообменника.

Тонкость фильтрации сливных фильтров - 25 мкм.

Контур кондиционирования и фильтрации рабочей жидкости реализован на базе воздушного теплообменника, установленного на сливной магистрали насоса низкого давления

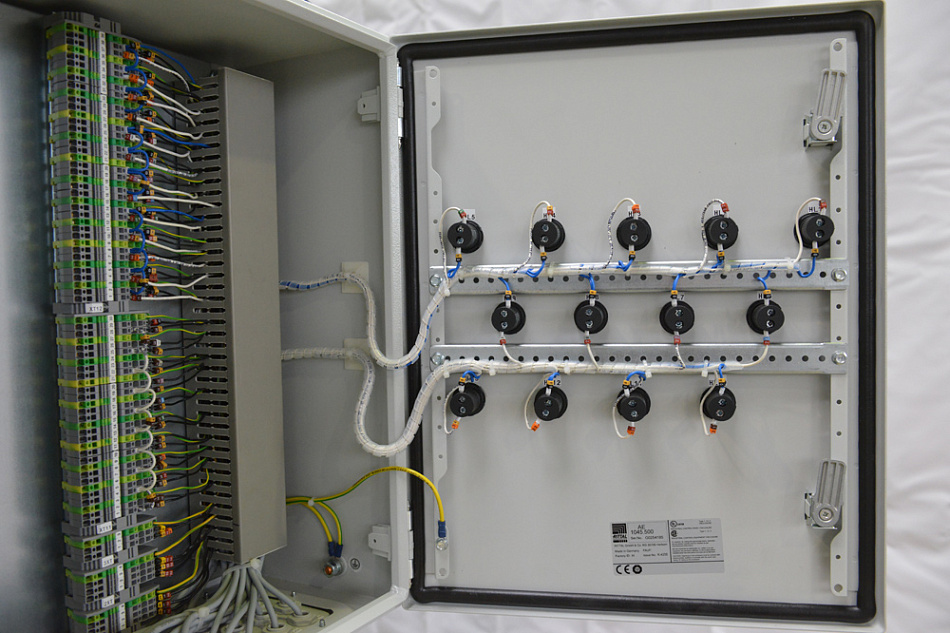

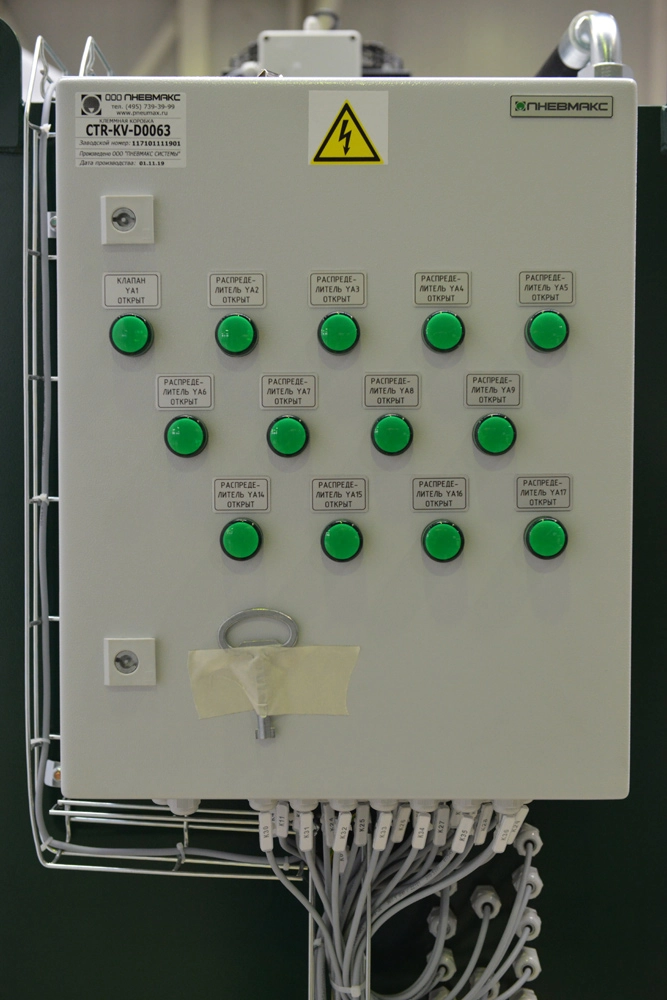

В систему управления входят все необходимые электрические блокировки, исключающие ошибки оператора, которые могут привести к поломке оборудования:

• контроль повышенного давления;

• максимальной температуры;

• минимального уровня рабочей жидкости в баке;

• датчики засоренности на фильтрах.
