Гидростанция CTR-KV-С0001 для испытания линейных гидроприводов специзделий

Характеристики:

Гидростанция CTR-KV-С0001 предназначена для гидравлического питания стационарных систем испытаний линейных приводов. Гидростанция разработана в рамках комплексной модернизации испытательного оборудования. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.

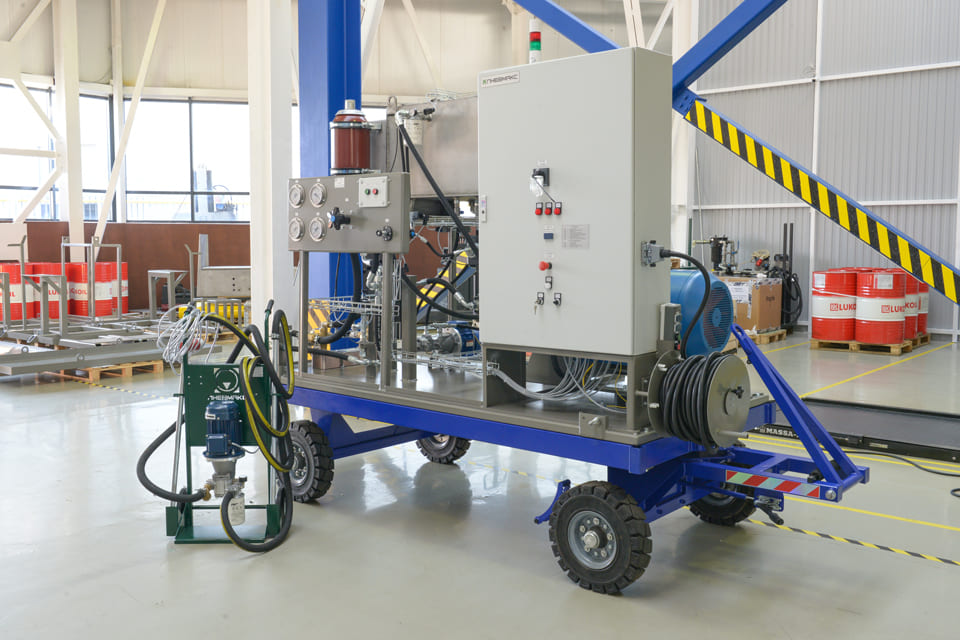

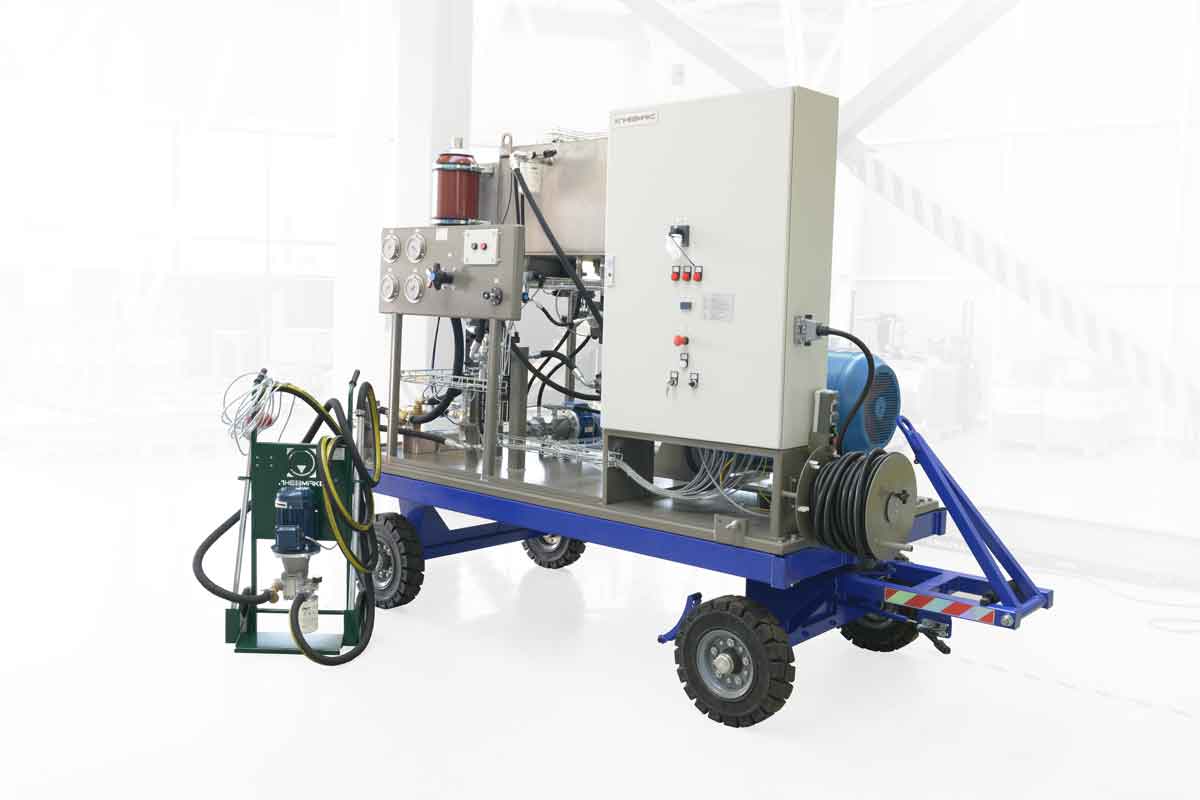

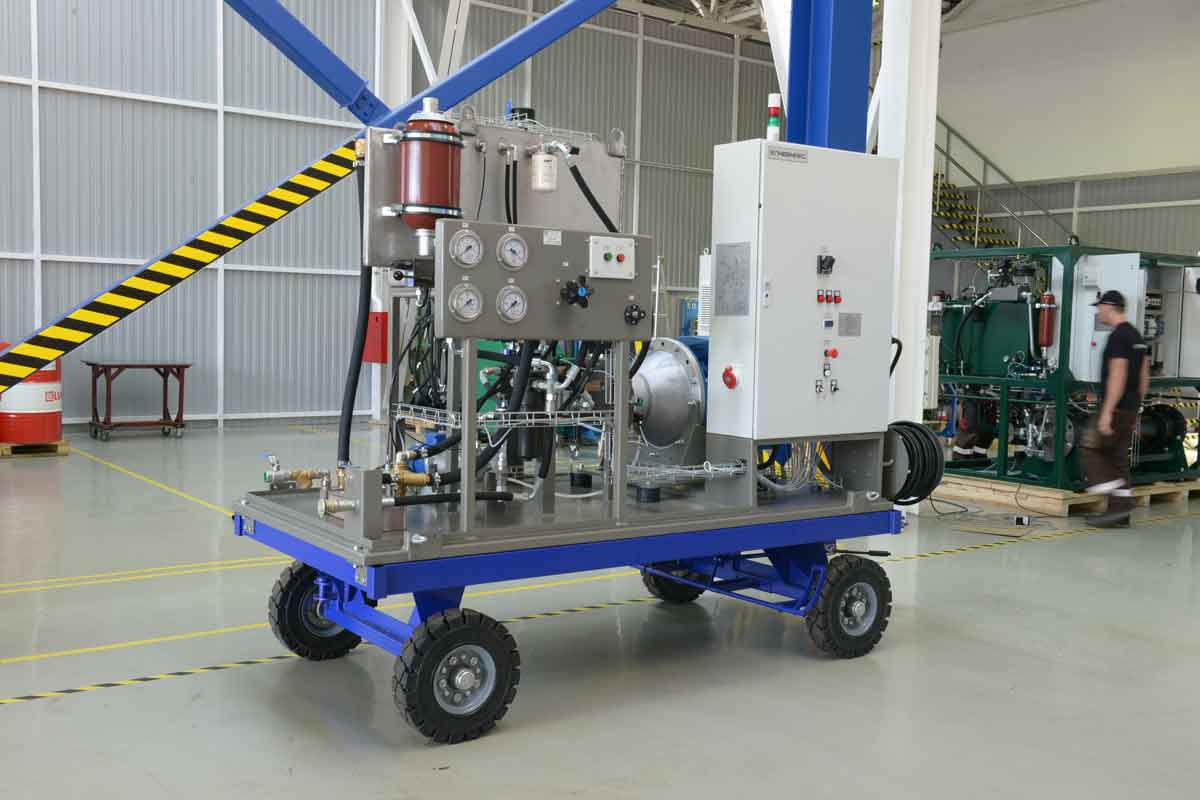

Гидростанция выполнена в классическом исполнении источника гидравлической энергии с напорным и сливным выходами. Гидростанция установлена на мобильное шасси, позволяющее её перемещение в пределах испытательной площадки со скоростью до 20 км/ч с использованием соответствующего тягача. Гидростанция обеспечивает подачу рабочей жидкости к оборудованию с заданными значениями расхода (от 3 до 95 л/мин) и давления (от 0,05 до 280 бар). Регулировка расхода осуществляется за счет использования регулируемого насоса с электронным пропорциональным регулятором, регулировка давления - за счет ручного предохранительного клапана, установленного в магистрали управления насоса.

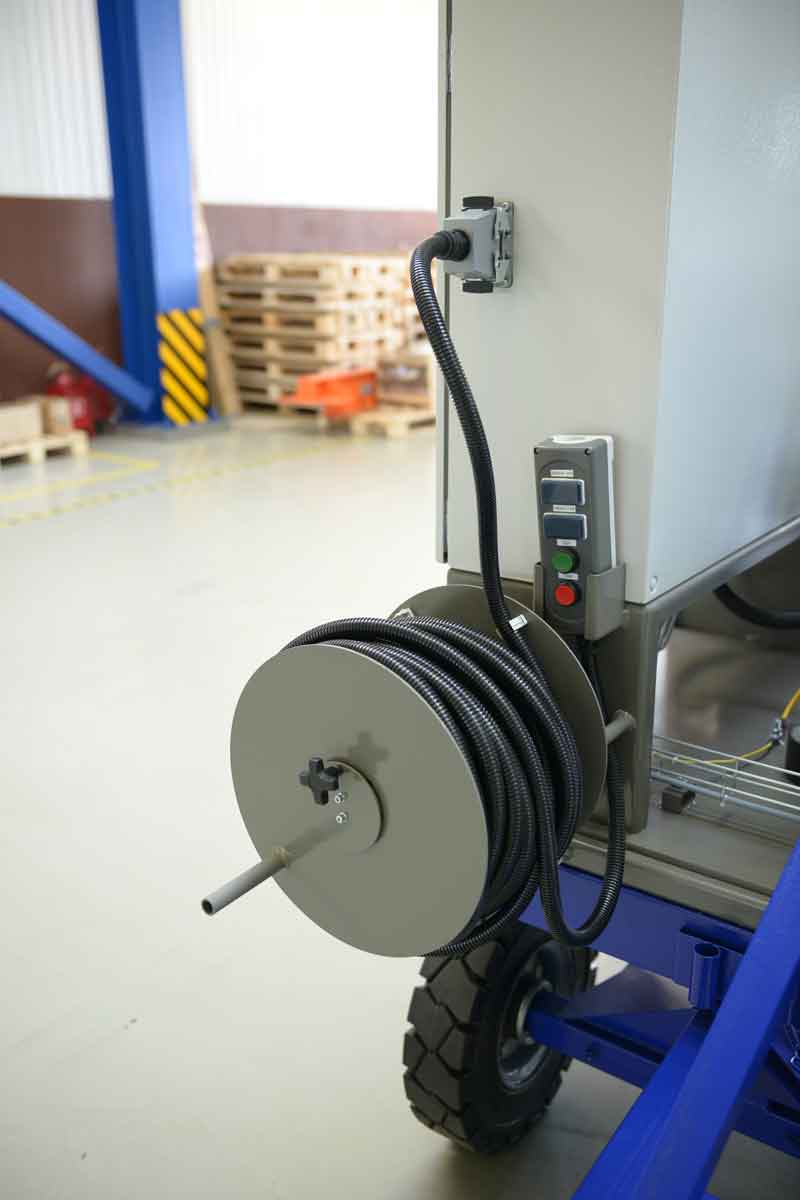

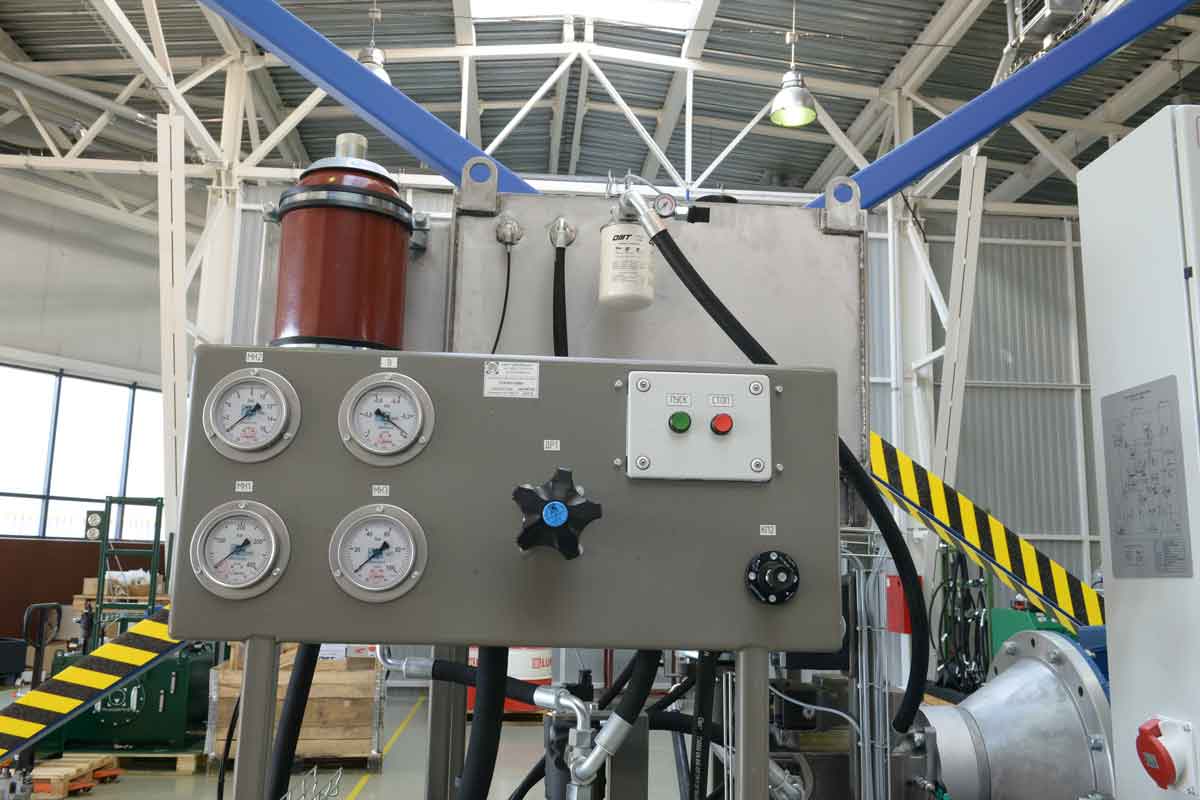

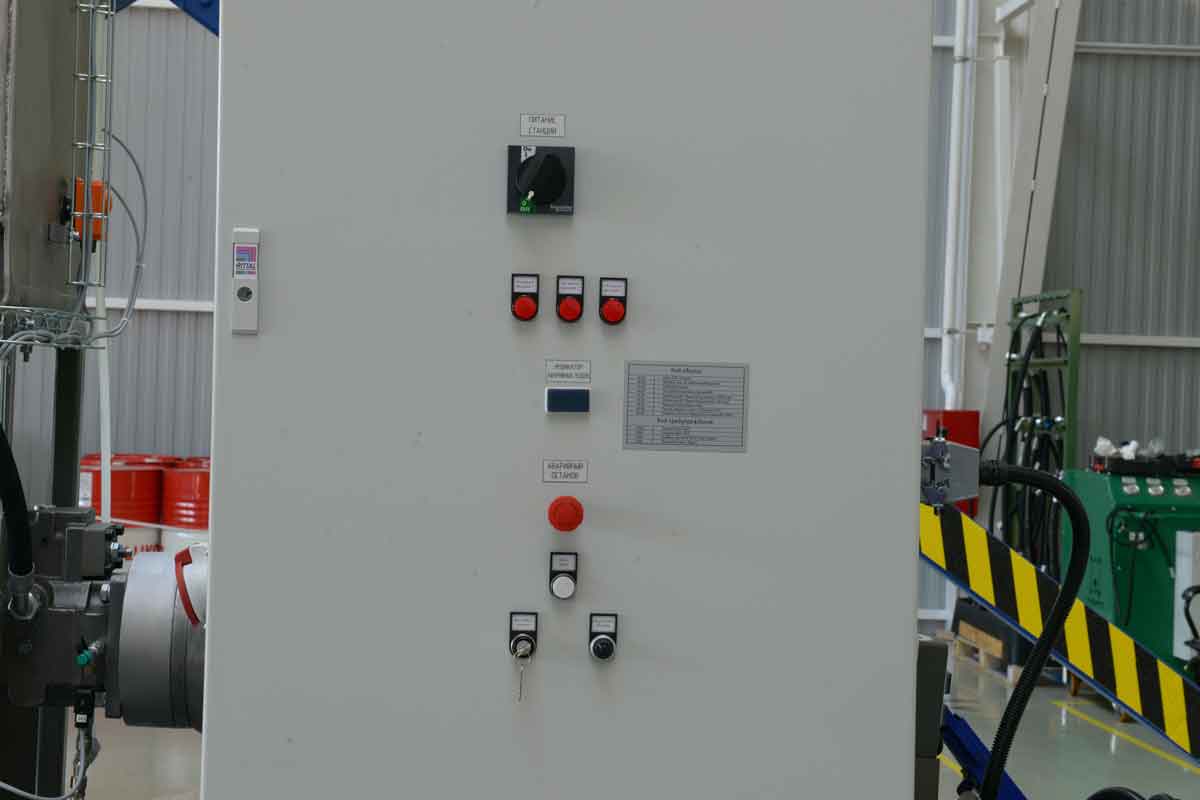

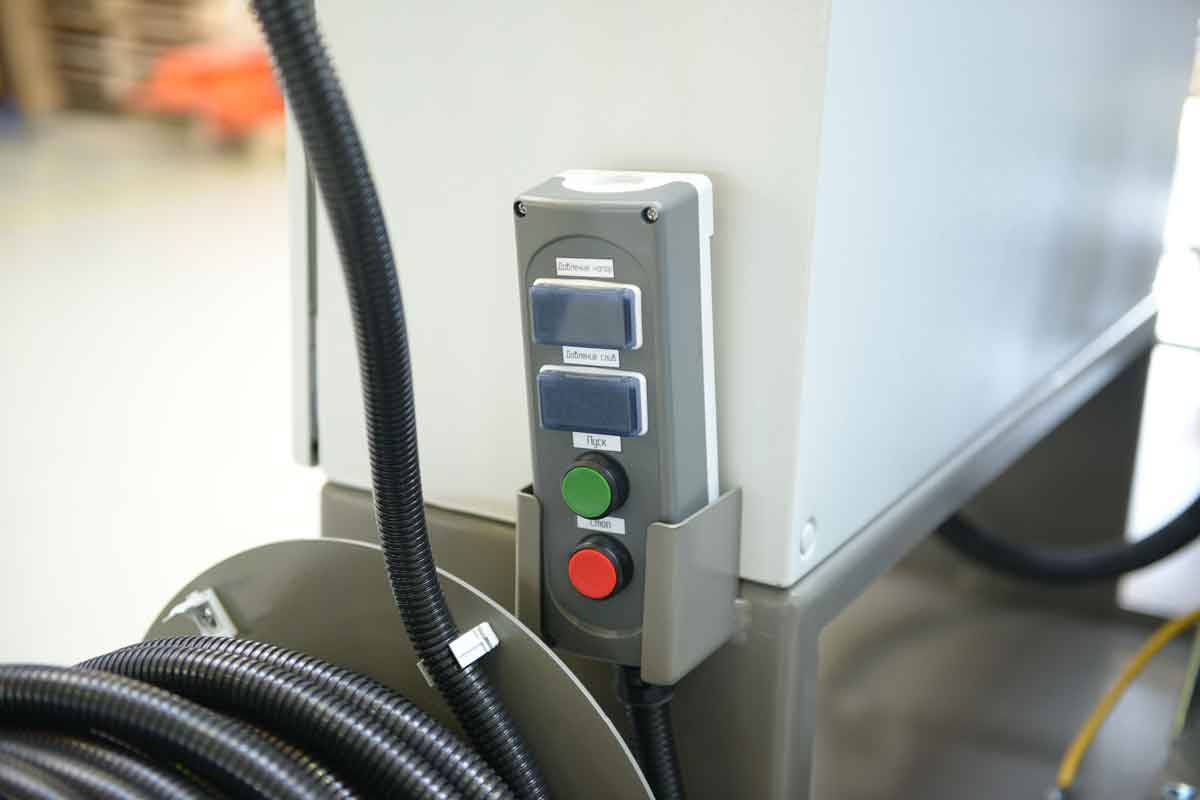

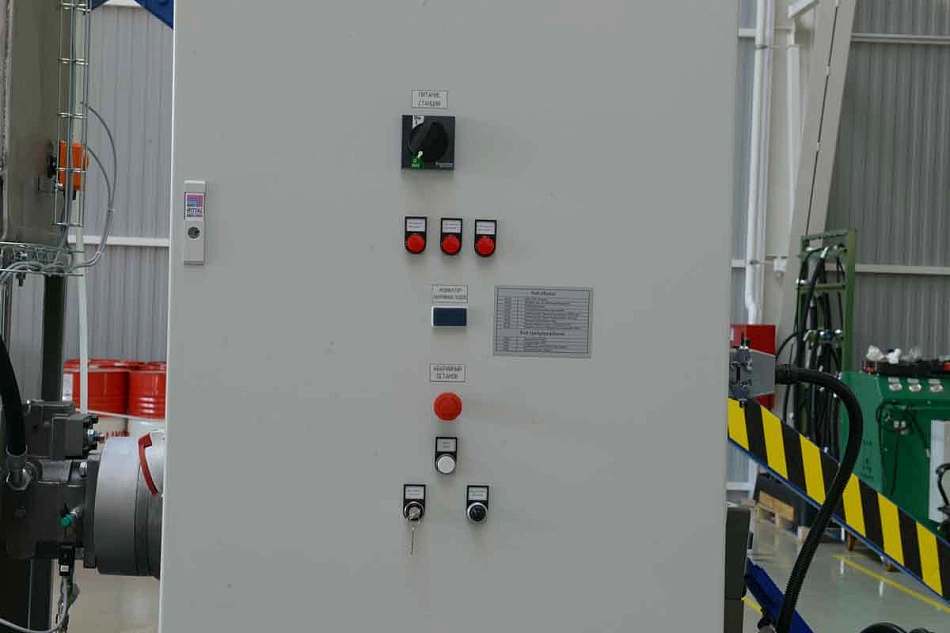

В напорной магистрали установлен баллонный гидроаккумулятор, предназначенный для сглаживания пульсаций, возникающих в процессе работы аксиально-поршневого насоса. Гидростанция рассчитана на работу на маловязкой жидкости (МГ-7-Б), для выполнения такого условия установлена дополнительная мотор-насосная группа для дополнительной промывки и охлаждения аксиально-поршневого насоса. Гидростанция рассчитана на продолжительный режим работы - в течение одной смены (8 часов) в сутки. Управление гидростанцией осуществляется от встроенной системы управления, расположенной на одной раме с гидростанцией. Дополнительно гидростанция оборудована пультом управления, позволяющим выполнять пуск/стоп основного и вспомогательного электродвигателей, а также осуществлять контроль давления в напорной и сливной магистралях. В комплект поставки гидростанции входит мобильный заправочный агрегат CTR-KV-1001.

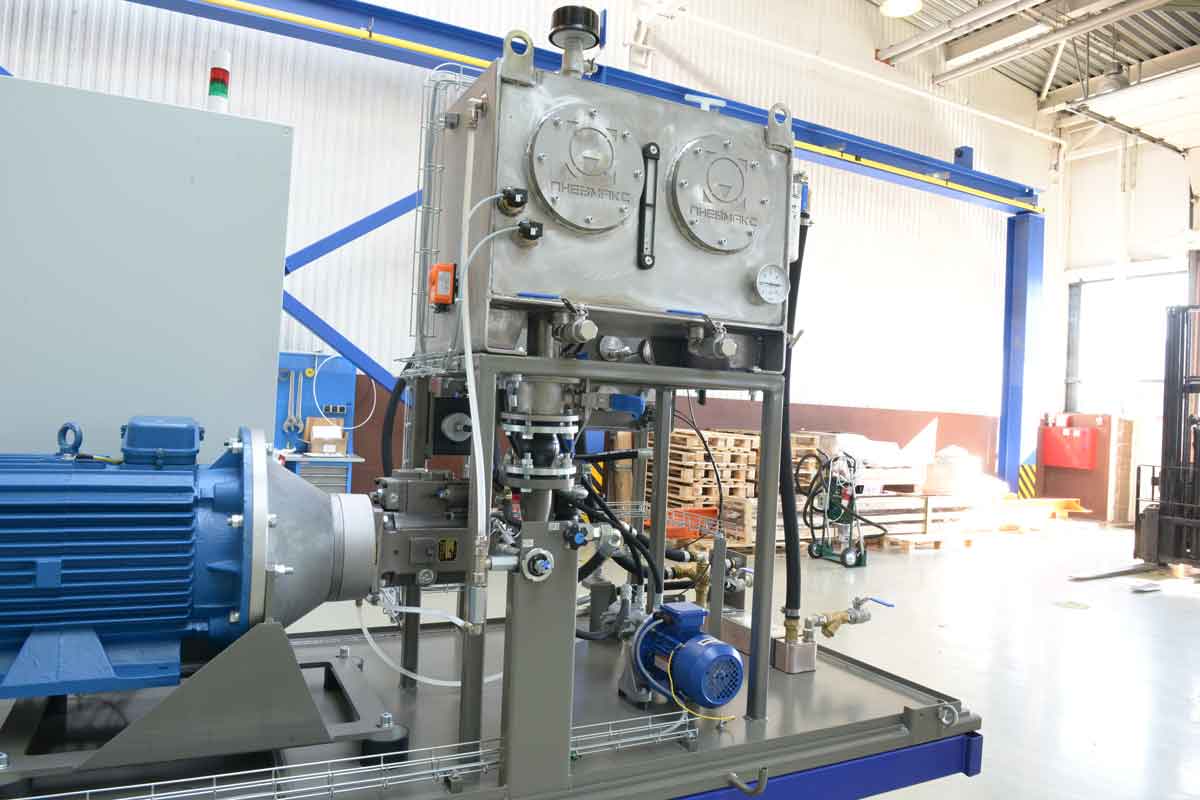

В качестве основного силового агрегата использована мотор-насосная группа, состоящая из регулируемого аксиально-поршневого насоса и электродвигателя. Контур кондиционирования рабочей жидкости состоит из водяного теплообменника, установленного на сливе рабочей жидкости. Тонкость фильтрации напорного фильтра - 10 мкм,  сливного фильтра - 20 мкм.

На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
