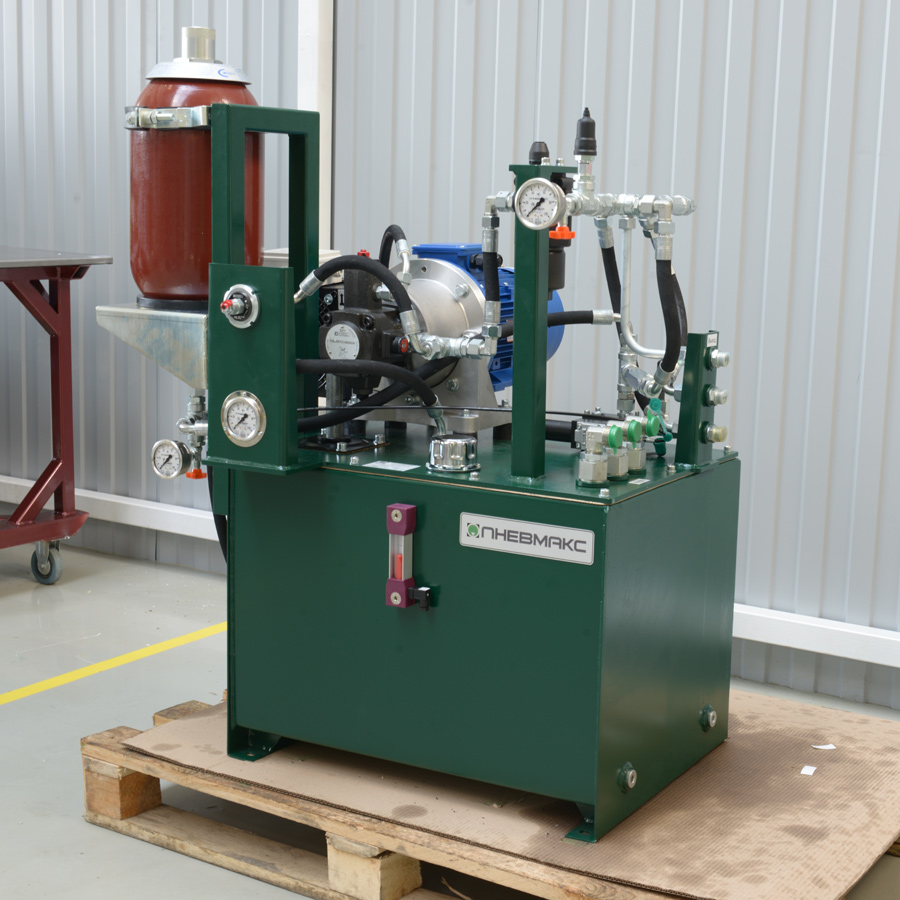

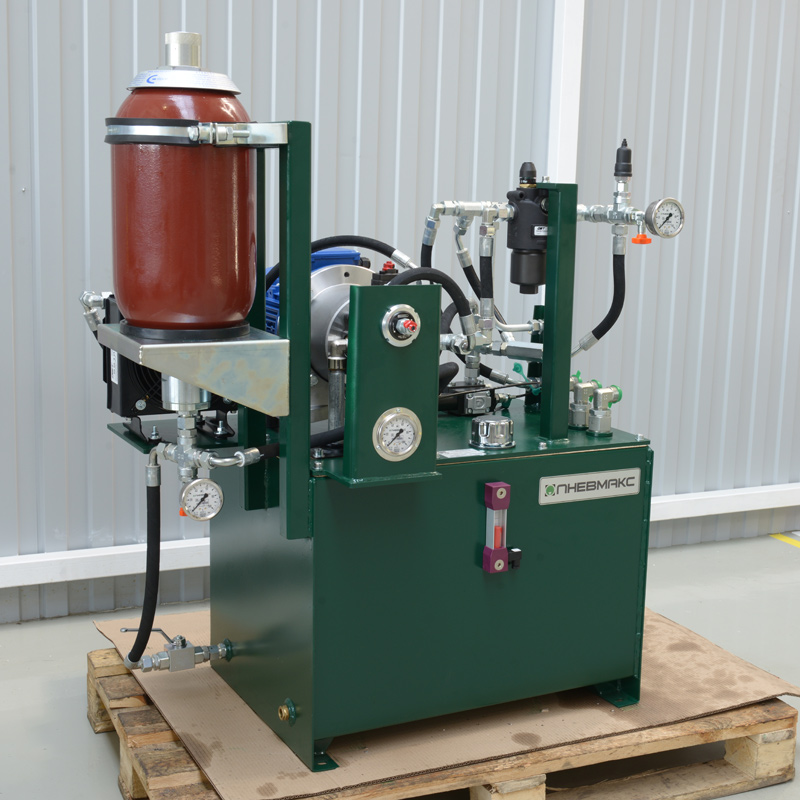

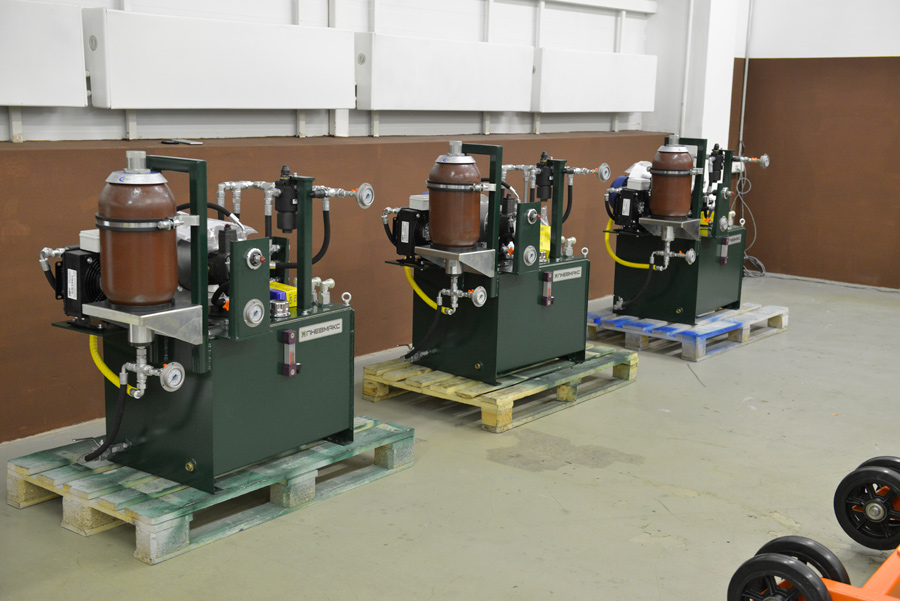

Гидростанция смазки CTR-KV-B0172 для фрезерного горизонтального обрабатывающего центра ИС-500
Характеристики:
|
Расход |
до 50 л/мин |
| Давление | до 70 бар |
| Мощность двигателя | до 11 кВт |
| Контур охлаждения | воздушно-масляный |
| Аккумулятор | до 10 л |

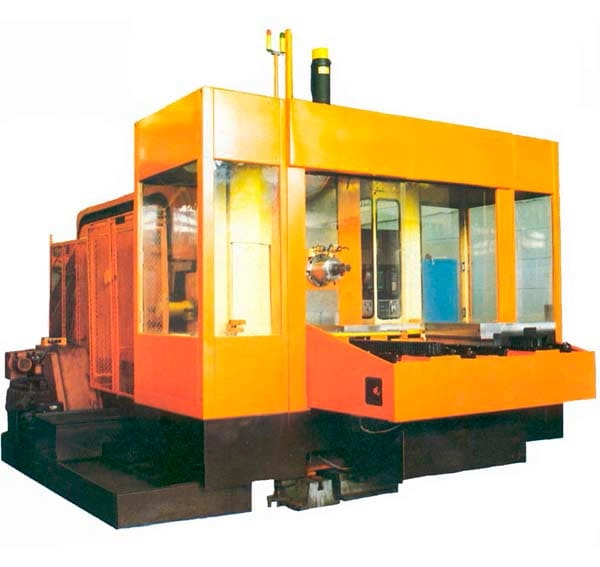

Многоцелевой горизонтально-фрезерный обрабатывающий центр ИС-500 предназначен для обработки особо сложных корпусных деталей в автономном режиме работы и в составе гибких производственных систем. Гидростанция предназначена для смазки трущихся узлов горизонтального обрабатывающего центра ИС-500. На станке выполняются сверление, зенкерование, растачивание точных отверстий по точным координатам, фрезерование по контуру с линейной и круговой интерполяцией, нарезание резьб резцами и метчиками.
Применяемая гидравлическая аппаратура является унифицированной и взаимозаменяемой с современными аналогами зарубежных и отечественных производителей.
В качестве основного силового агрегата использована мотор-насосная группа с пластинчатым насосом регулируемой производительности. Тонкость фильтрации напорных фильтров - 25 мкм, всасывающих фильтров - 90 мкм. Контур кондиционирования и фильтрации рабочей жидкости реализован на базе воздушного теплообменника, установленного на дренажной магистрали пластинчатого насоса низкого. Контроль температуры рабочей жидкости осуществляется посредством датчиков температуры.
