Гидростанция установки для формования колодезного кольца CTR-KV0501-1

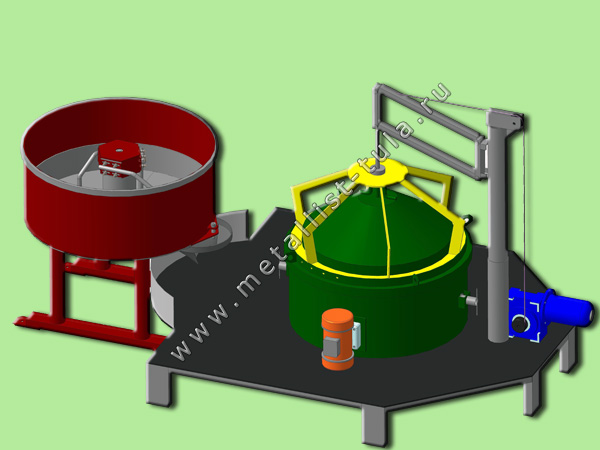

Универсальная установка для формования колец диаметром 1 метр, 1,5 метра и 2 метра.

Насосная станция предназначена для подачи рабочей жидкости к исполнительным органам.

Насосная станция состоит из следующих основных элементов:

  • гидробак,
  • мотор-насосная группа с предохранительным клапаном,
  • блок клапанов.

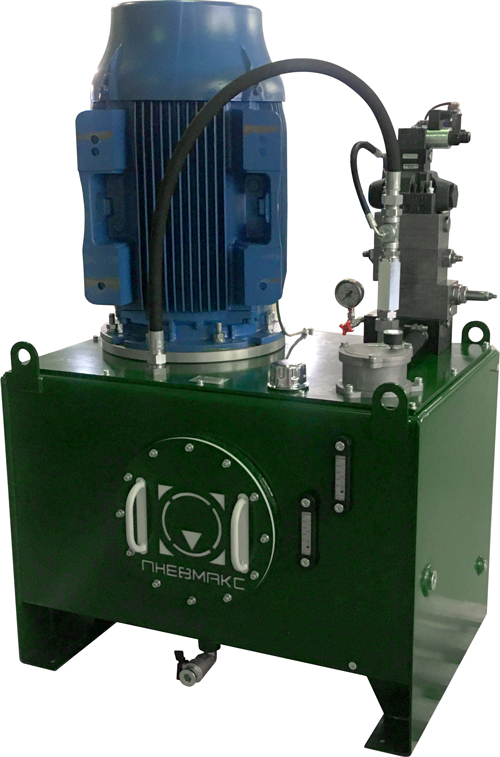

Насосный агрегат представляет собой гидробак объёмом 40 литров с вертикально-расположенной мотор-насосной группой. Бак оснащён визуальным указателем уровня масла, воздушным фильтром (сапуном), всасывающим фильтром, отверстием с пробкой для слива рабочей жидкости, также на баке установлен сливной фильтр, предназначенный для очистки масла.

Тонкость фильтрации составляет 25 мкм, фильтр оснащен предохранительным (by-pass) клапаном, защищающим фильтр от поломки при загрязнении фильтрующего элемента и визуальным индикатором загрязнения.

Мотор-насосная группа состоит из шестеренного насоса внутреннего зацепления и асинхронного электродвигателя. Крутящий момент от электродвигателя передается насосу через кулачковую муфту с демпфирующей проставкой, что снижает уровень шума при работе аппарата. Электродвигатель крепиться к насосу при помощи «колокола».

Предохранительный блок представляет собой клапан ограничения давления с прямым управлением со манометром.

На насосном агрегате установлен блок клапанов, состоящий из многоместной присоединительной плиты типоразмера Ду6, на которой посредством модульного монтажа смонтирована распределительно-направляющая гидроаппаратура, обеспечивающая определенный алгоритм и энергетические параметры работы исполнительных органов гидросистемы.

Набор гидроцилиндров:

  • MDA-100/70x0400-EE-0-0
  • MDA-100/70x0600-EE-0-0
  • MDA-40/25x0050-CC-0-0
  • MDA-100/50x0500-EE-0-0
