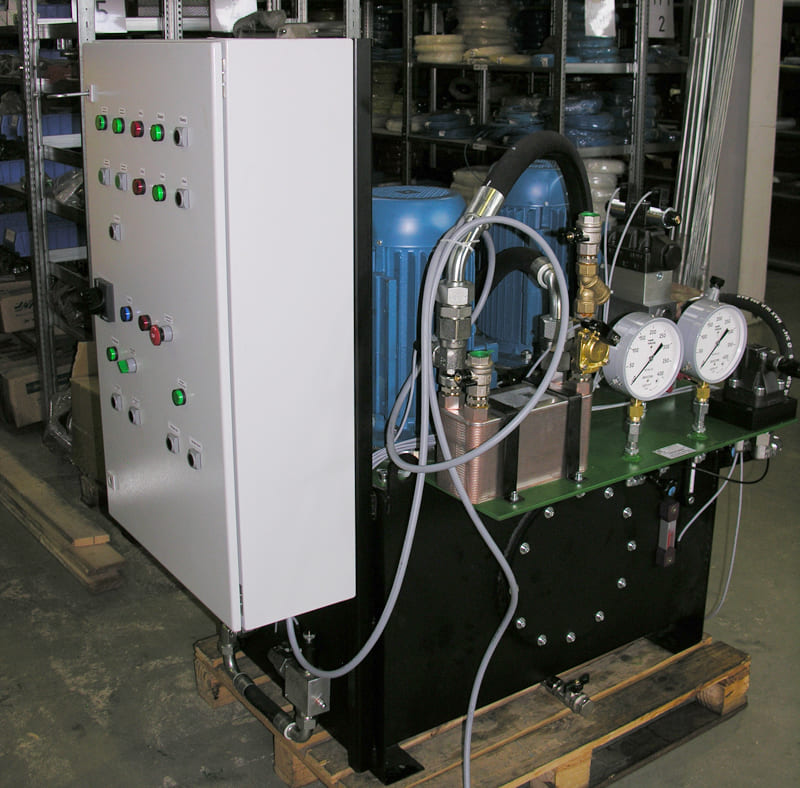

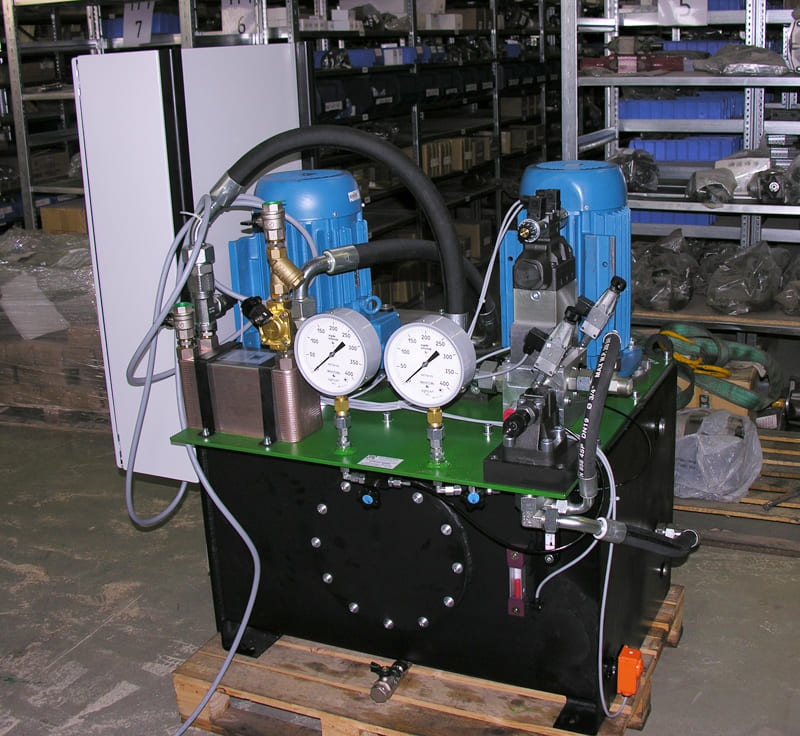

Маслостанция CTR-KV-B0020 с системой управления для пресса гидравлического Д2434А

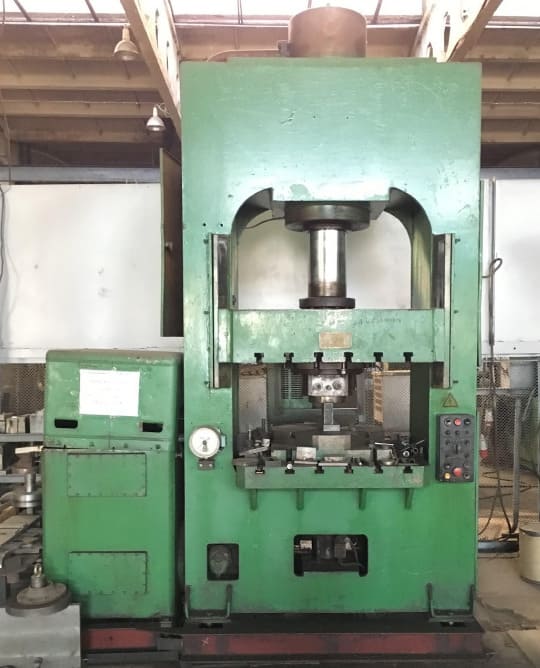

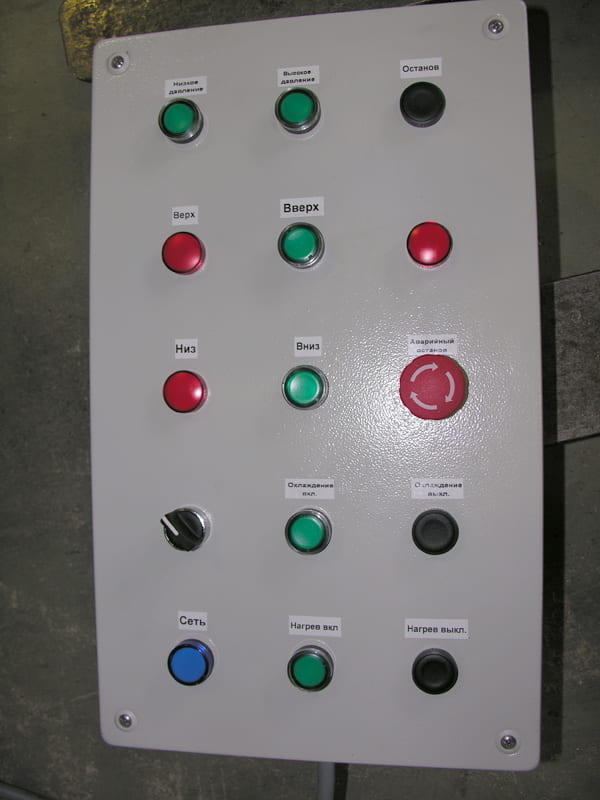

Гидростанция CTR-KV-B0020 является современным аналогом гидроагрегата Г4436. Пресс гидравлический модели Д2434А (ДБ2434) усилием 250 тс служит для прямого литьевого прессования изделий из термореактивных пластмасс (фено пластов, аминопластов и прочее). На гидростанции CTR-KV-B0020 смонтирован шкаф-пульт управления прессом. На шкафе управления присутствуют следующие элементы управления и элементы индикации:

• Вводной выключатель;
• «Пуск». Кнопка с без фиксации для включения электродвигателей гидростанции;
• Кнопки «Вверх» и «Вниз» без фиксации, выполненные в едином корпусе для рабочего и обратного хода;
• «Стоп». Кнопка без фиксации для останова электродвигателей гидростанции;
• Кнопка «Аварийный останов» кнопка с фиксацией и поворотным сбросом для аварийного останова гидростанции и нагрева контейнера;
• «Нагрев». Двухпозиционный переключатель с фиксацией для включения и отключения нагрева контейнера.

• Лампа «Сеть». Синяя 220В. Загорается при взведённом вводном выключателе;
• Лампа «Низкий уровень масла». Красная 24В. Сигнализирует о низком уровне масла, пуск двигателей заблокирован;
• Лампа «Работа». Зелёная 24В. Сигнализирует о работе двигателей гидростанции;
• Лампа «Вверх». Зелёная 24В. Сигнализирует о траверсы вверх;
• Лампа «Вниз». Зелёная 24В. Сигнализирует о траверсы вниз;
• Лампа «Верх». Зелёная 24В. Сигнализирует о крайнем верхнем положении траверсы (концевой выключатель замкнут). Концевой выключатель не входит в поставку;
• Лампа «Низ». Зелёная 24В. Сигнализирует о крайнем нижнем положении траверсы (концевой выключатель замкнут). Концевой выключатель не входит в поставку;
• Лампа «Нагрев». Зелёная 24В. Сигнализирует о включённом нагреве контейнера;

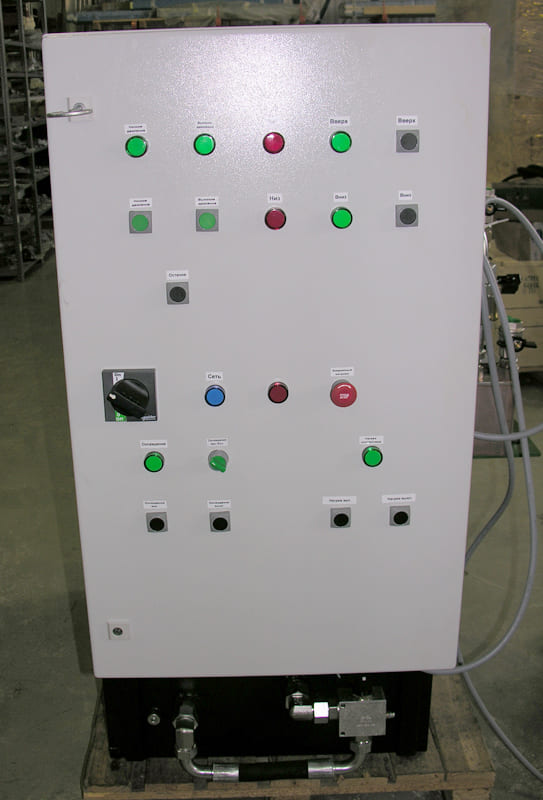

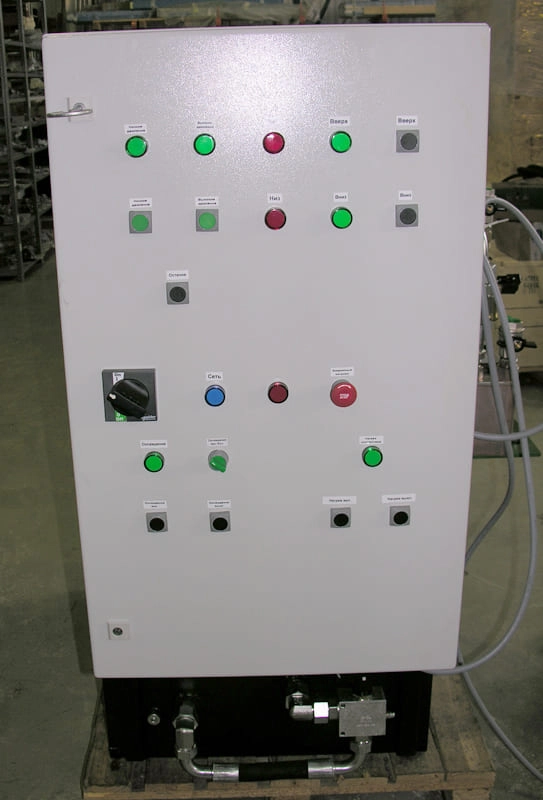

Шкаф управления производства Rittal пыле- и влагозащита IP67, смонтирован на раме гидростанции. Питание двигателей 380 В трёхфазное.
