Насосная станция CTR-KV-C0907 для управления шиберными затворами промежуточного ковша 4-х ручьевой машины непрерывного литья заготовок

Гидравлическая станция CTR-KV-С0907 разработана для перемещения шиберных затворов промковшей 4-х ручьевых машин непрерывного литья заготовок в автоматической системе поддерживания уровня металла в кристаллизаторе.

Основными узлами гидропривода являются:

• Гидравлическая насосная станция, состоящая из двух независимых гидравлических систем, смонтированных на одной раме. На одной тележке промковша устанавливаются 2 гидравлические насосные станции.

• Локальный пульт управления 4-мя ручьями, с числовой/световой дорожкой индикации

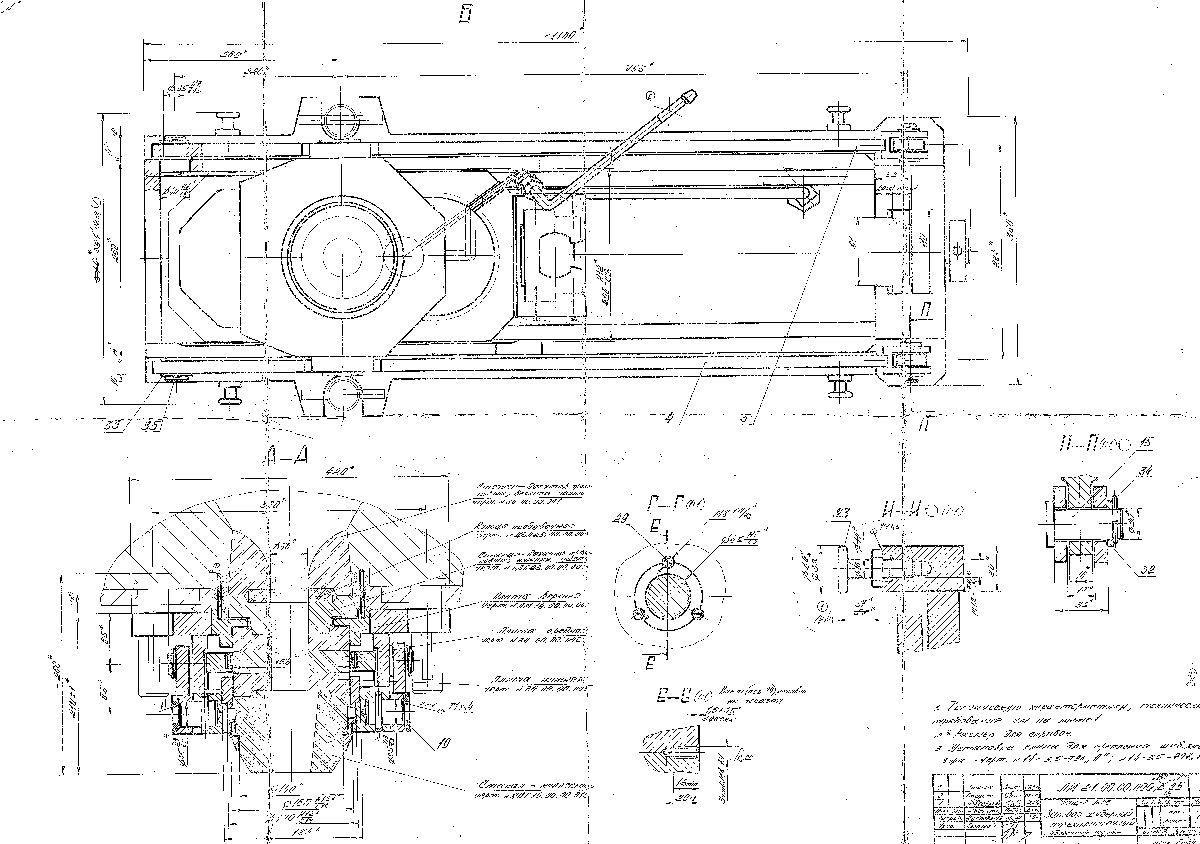

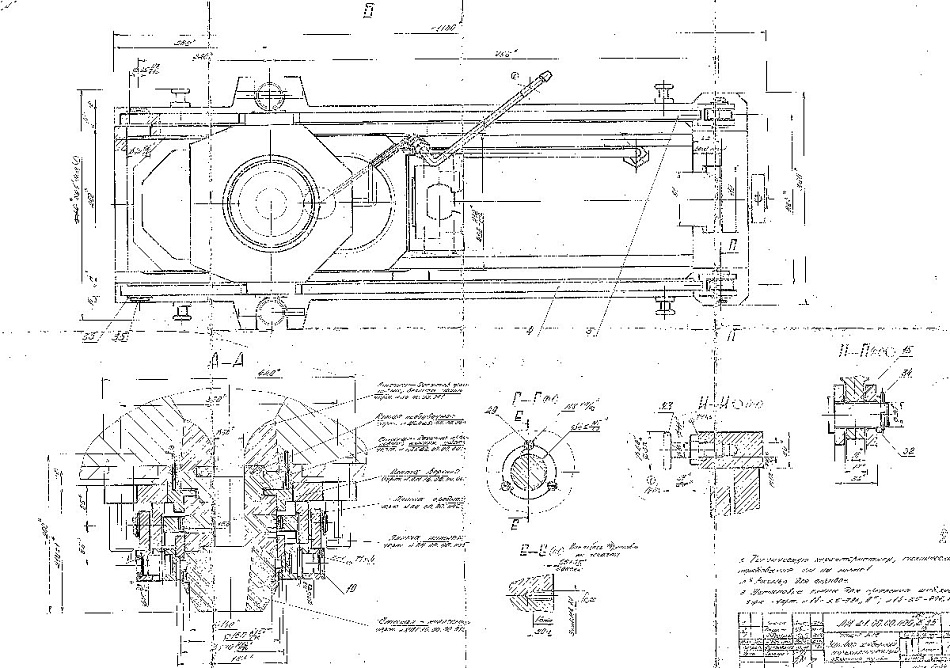

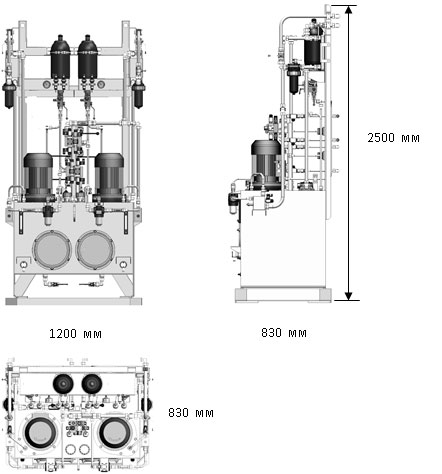

Габариты станции: ширина х глубина х высота 1200х830х2500 мм

Гидропривод шиберных затворов будет осуществлять следующие режимы работы:

1. Следящий режим работы гидропривода будет осуществлять регулирование - положения шибера соответственно сигналу 4 …20мА, который поступает от существующей системы регулирования уровня металла в кристаллизаторе (в рабочей позиции ковша) или от датчика положения с БУ «блока управления» (в позиции подготовки ковша) или используя потенциометр в ручном режиме.
2. Режим аварийного закрытия шибера в случаях:

• при отказе следящего режима
• при падение давления
• при исчезновение напряжения питания

Гидропривод состыковывается с существующей системой автоматического регулирования уровня металла в кристаллизаторе выполненной на базе контроллера Simatiс.

• Сигнал управления формируется в существующей системе и выдается на БУ в форме сигнала 4….20мА
• Сигнал «положение шибера» формируется в БУ в форме сигнала 4….20мА и соответствует фактическому положению цилиндра. Этот сигнал является входным сигналом для существующего контроллера и выходным сигналом для БУ.
• Сигнал управления следящего гидропривода формируется в БУ в форме сигнала ±10 В и подается через усилитель в виде токового сигнала на сервоклапан, значение которого зависит от сигнала управления сформированного в существующем контроллере и «положением шибера».
• Для контроля сигнала управления от БУ, выдается одновременно сигнал управления гидростанцией и в существующую систему регулирования (на контроллер для архивирования) в виде сигнала 4…20 мА.
• Сигнал «включение двигателя» формируется в блоке управления в форме сигнала +24В постоянного тока при включении тумблера, установленного на панели. Этот сигнал должен приходить на вход существующего контроллера.
• Сигнал «рабочее положение» формируется в существующем контроллере в форме сигнала +24В постоянного тока и поступает на вход БУ при установке тележек промковшей в позицию «разливка». По этому сигналу автоматически включаются электродвигатели гидростанций.

Для контроля сигнала управления от БУ выдаётся одновременно сигнал управления гидростанцией в существующую систему регулирования.
