Насосная станция кокильной машины

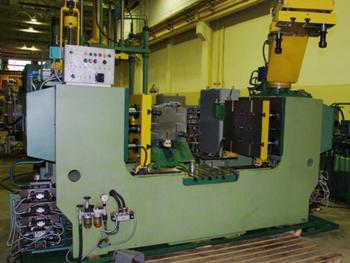

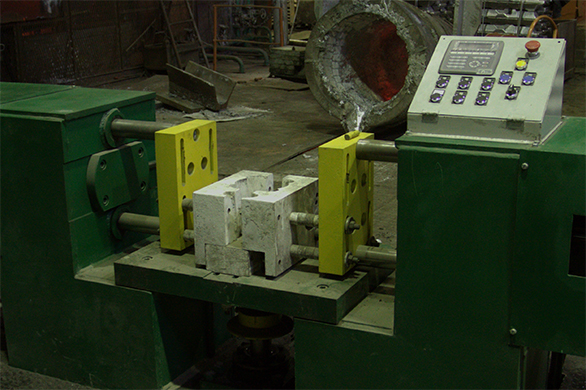

Кокильная машина применяется в литейном производстве для механизации процесса получения отливок в кокилях.
В машинах данного типа гидропривод реализует движения открывания и закрытия частей кокиля, простановки и удаления стержней и выталкивания отливок из кокиля.
Технические параметры
| Объем бака | 165 литров |
| Мотор-насосная группа 1 | |
| * тип насоса |
Строенный шестеренный с внешним зацеплением |
| * номинальная мощность электродвигателя | 7,5 кВт |
| * подача насосов | 77,1 / 21,0 / 5,1 л/мин |
| * рабочее давление (максимальное) | 20 / 40 / 200 бар (Pmax = 200 бар) |
| Напряжение питания электродвигателя(ей) | 220/380 В – 50 Гц трехфазного тока |
| Частота вращения электродвигателя(ей) | 1500 об/мин |
| Клапанная консоль, типоразмер | Ду10 и Ду6, согласно схеме |
| Теплообменник | Водяной, пластинчатый |
|
Тепловая мощность, рассеиваемая теплообменником |
»15 кВт при Dt=20°C;Qводы³50л/мин; T воды =20ºС |
|
Тонкость фильтрации: сливные фильтры всасывающие фильтры |
25 мкм абс. 90 мкм абс. |
|
Напряжение питания управляющих и контрольно-измерительных устройств |
24 В пост. тока./ штекеры с индикацией |
| Внешнее покрытие |
Антикоррозионное, трехслойное, цвет черный RAL 9005 |
| Рекомендуемая рабочая жидкость |
Минеральное масло HLP ISO VG46 по DIN 51524 часть 2 |
| Минимальный класс чистоты | 9 по NAS 1638, 18/15 по ISO/DIN 4406 |
| Материал уплотнений | NBR (Пербунан) |
| Температура окружающей среды | -20°C - +40°C |
| Примерные габариты | 1000 × 1000 × 1500 мм |
| Примерный вес | 700 кг |
Описание гидравлической системы
Гидравлическая станция представляет цельный агрегат, смонтированный на раме, и включает в себя гидравлический резервуар с установленной на него мотор-насосной группой со строенным насосом, блоки клапанов для управления гидроцилиндрами, теплообменник, фильтры и другое вспомогательное оборудование.
Резервуар (бак) оборудован визуальным индикатором уровня масла в баке со встроенным реле уровня. Для поддержания постоянной температуры рабочей жидкости в гидросистеме на баке установлен электронный регулятор температуры со встроенными реле для управления электродвигателем отсечным клапаном водяного теплообменника.
На крышке бака установлены сливные фильтры тонкостью 25 мкм и фильтр-сапун (40 мкм). Сапун фильтрует воздух и обеспечивает атмосферное давление в баке, когда воздух всасывается в резервуар и замещает жидкость, которая поступает в гидроцилиндры.
Силовая установка имеет одну мотор-насосную группу. Насосы марки GP шестеренные с внешним зацеплением. Мультипликатор заменен насосом высокого давления. Строенный насос соединяется через конусный кронштейн и упругую приводную муфту с электродвигателем и установлен на каркас основания через виброизолирующие опоры. Насосы оснащены предохранительными клапанами для защиты системы от перегрузки.
