Горнодобывающее оборудование

В разделе представлены гидравлические системы, гидростанции и системы смазки, разработанные и изготовленные ПНЕВМАКС для горнодобывающих предприятий и обогатительных производств. Реализованные проекты охватывают дробилки, шаровые и стержневые мельницы, окомкователи, фильтр-прессы, конвейерное и погрузочное оборудование, а также технику для подземных выработок.

При проектировании учитываются продолжительный режим работы, запылённость, вибрация, перепады температуры и ограничения по обслуживанию оборудования. В зависимости от задачи применяются резервные насосные группы, системы фильтрации и охлаждения, контроль давления и температуры, централизованная подача жидкой и пластичной смазки.

Гидростанция привода конвейера CTR-KV-B6-0029 с устройством натяжения ленты во взрывозащитном исполнении.
Гидростанция привода конвейера CTR-KV-B6-0029 с устройством натяжения ленты во взрывозащитном исполнении.
CTR-KV-L0037 - Автоматическая централизованная система жидкой смазки стержневых и шаровых мельниц
CTR-KV-L0037 - Автоматическая централизованная система жидкой смазки стержневых и шаровых мельниц

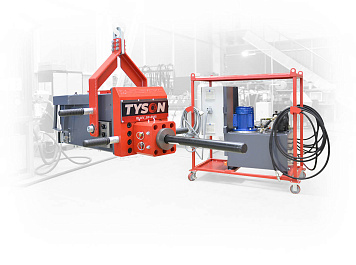

Гидромолот BLKV_SP-0141-TYSON для выбивания болтов
Гидромолот BLKV_SP-0141-TYSON для выбивания болтов

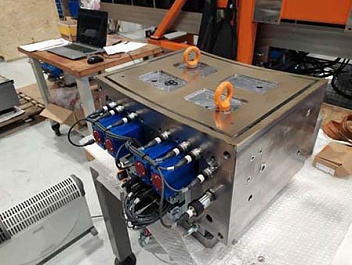

Комплексная система гидростатических подшипников CTR-KV-D0149 с гидроподпором и гидросистема смазки для шаровых мельниц
Комплексная система гидростатических подшипников CTR-KV-D0149 с гидроподпором и гидросистема смазки для шаровых мельниц

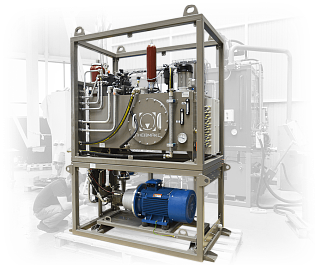

Гидростанция управления люковым загрузочным устройством рудника CTR-KV-B1948
Гидростанция управления люковым загрузочным устройством рудника CTR-KV-B1948

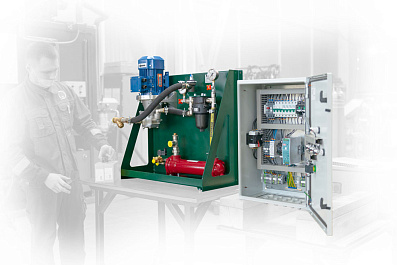

Гидростанция CTR-KV-B1532 для охлаждения смазочной системы редуктора мощностью 600 кВт
Гидростанция CTR-KV-B1532 для охлаждения смазочной системы редуктора мощностью 600 кВт

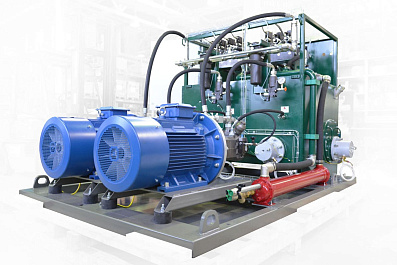

Гидростанция CTR-KV-С0112 для системы взвешивания углепогрузочного комплекса
Гидростанция CTR-KV-С0112 для системы взвешивания углепогрузочного комплекса
Гидростанция CTR-KV-B0416 для смазки окомкователя №3 в АГЦ-3
Гидростанция CTR-KV-B0416 для смазки окомкователя №3 в АГЦ-3

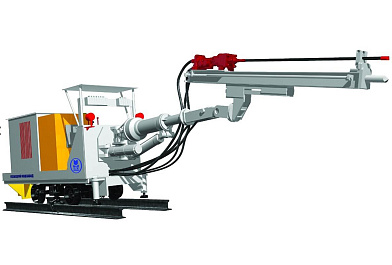

Пневмошкаф PNKV-0103 для установки бурильной шахтной УБШ-214А
Пневмошкаф PNKV-0103 для установки бурильной шахтной УБШ-214А

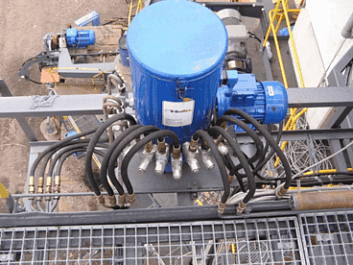

Автоматическая централизованная система смазки CTR-KV-L0055 для карьерных экскаваторов
Автоматическая централизованная система смазки CTR-KV-L0055 для карьерных экскаваторов

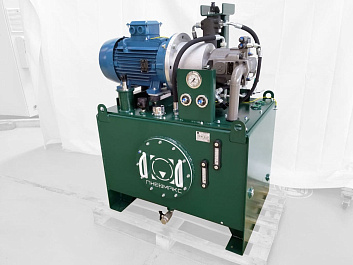

Гидростанция CTR-KV-B1127 для привода ленточного фильтр-пресса ANDRITZCPF 220 S8
Гидростанция CTR-KV-B1127 для привода ленточного фильтр-пресса ANDRITZCPF 220 S8
Гидравлический блок CTR-KV-С0028 для смазки щековых дробилок
Гидравлический блок CTR-KV-С0028 для смазки щековых дробилок
Гидростанция CTR-KV-B1057 для игловых шиберных затворов конвейера
Гидростанция CTR-KV-B1057 для игловых шиберных затворов конвейера

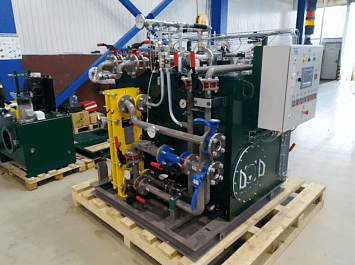

Станция жидкой смазки CTR-KV-B1232 для шаровой мельницы
Станция жидкой смазки CTR-KV-B1232 для шаровой мельницы
Система автоматизированной смазки подвенцовой шестерни вращающейся печи, мельниц, дробилок
Система автоматизированной смазки подвенцовой шестерни вращающейся печи, мельниц, дробилок

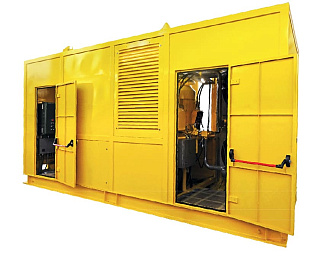

Маслораздаточный комплекс CTR-KV-XXXX-MMK4
Маслораздаточный комплекс CTR-KV-XXXX-MMK4

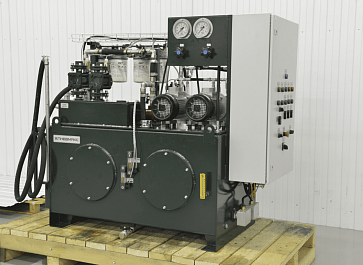

Маслостанция CTR-KV-B0868 циркуляционной смазки - аналог елгавских маслостанций УС-63В, УС-125В
Маслостанция CTR-KV-B0868 циркуляционной смазки - аналог елгавских маслостанций УС-63В, УС-125В
Агрегат заправки азотом CTR-KV1050-4.1 для гидроаккумуляторов прижимов дробилки КМД-3000/800
Агрегат заправки азотом CTR-KV1050-4.1 для гидроаккумуляторов прижимов дробилки КМД-3000/800
Гидростанция CTR-KV-B0789 для закачки Продукта - шламовой массы
Гидростанция CTR-KV-B0789 для закачки Продукта - шламовой массы
Гидроблок фильтрационный сдвоенный BLKV_SP-0065 - современная замена елгавского фильтра ФПЖ
Гидроблок фильтрационный сдвоенный BLKV_SP-0065 - современная замена елгавского фильтра ФПЖ
Гидростанция CTR-KV0997 для циркуляционной смазки шаровых мельниц. Аналог станций УС-63, УС-125
Гидростанция CTR-KV0997 для циркуляционной смазки шаровых мельниц. Аналог станций УС-63, УС-125

Гидроприводы дробилок и механизмов регулирования

ПНЕВМАКС разрабатывает гидростанции и гидравлические блоки для дробильного оборудования. В реализованных проектах гидропривод использовался для механизмов прижима и других исполнительных узлов конусных и щековых дробилок, а системы смазки обеспечивали подачу смазочного материала к нагруженным элементам оборудования.

Для дробилок с гидроаккумуляторами учитывается давление предварительной зарядки, необходимое для штатной работы гидравлического и защитного контуров. В проектной базе ПНЕВМАКС также есть оборудование для заправки гидроаккумуляторов дробилок азотом.

Системы смазки шаровых и стержневых мельниц

Системы смазки мельниц работают с опорными подшипниками, венцовыми передачами, редукторами и другими нагруженными узлами. Проекты ПНЕВМАКС включают циркуляционные системы жидкой смазки шаровых и стержневых мельниц, станции подачи смазки к подвенцовым шестерням и системы гидростатического подпора подшипников.

В зависимости от конструкции оборудования система обеспечивает подачу, фильтрацию и охлаждение масла, контроль давления и температуры. Для оборудования непрерывного действия применяются рабочие и резервные насосные группы, сдвоенные фильтры и отдельные контуры охлаждения, позволяющие обслуживать отдельные элементы системы без длительного останова мельницы.

При подключении к действующему маслохозяйству предприятия дополнительно учитываются схема возврата масла, состояние существующих трубопроводов, требования к чистоте и совместимость нового оборудования с действующей системой смазки.

Централизованные системы смазки окомкователей и тяжёлых приводов

ПНЕВМАКС реализует централизованные системы жидкой и пластичной смазки для оборудования с большим количеством распределённых точек смазывания. В проектной базе представлены системы для окомкователей, подвенцовых шестерён, редукторов и других приводных узлов горно-обогатительного оборудования.

Производительность насосов, объём резервуара, количество линий и тип дозаторов определяются расходом смазочного материала, длиной магистралей и режимом работы оборудования. Система управления может контролировать циклы подачи, давление в магистралях и состояние отдельных элементов системы.

Для оборудования, установленного на открытых площадках, учитываются отрицательные температуры и условия размещения. При необходимости насосное и управляющее оборудование размещается в утеплённых или обогреваемых шкафах.

Гидросистемы конвейеров, затворов и погрузочных комплексов

В проектах ПНЕВМАКС гидропривод применяется для управления шиберными затворами, механизмами подачи и натяжения конвейерных лент, позиционирования вагонов и исполнительных механизмов погрузочных комплексов.

Работа гидравлического оборудования может быть связана с конвейерами, весовыми системами и общей автоматикой технологического комплекса. При проектировании учитываются требуемая последовательность операций, удержание механизмов в заданном положении и условия размещения оборудования.

Для открытых площадок учитываются осадки, запылённость и сезонные изменения температуры. Для оборудования, работающего в подземных выработках, исполнение гидравлических и электрических компонентов определяется требованиями конкретного проекта и объекта эксплуатации.

Гидроприводы фильтр-прессов и оборудования обезвоживания

ПНЕВМАКС имеет опыт разработки гидростанций для приводов фильтр-прессов, применяемых на обогатительных предприятиях. Гидропривод участвует в перемещении и сжатии фильтровальных элементов, поддержании усилия в рабочей части цикла и раскрытии оборудования после его завершения.

Параметры гидросистемы определяются конструкцией фильтр-пресса, требуемым усилием, ходом исполнительных механизмов и последовательностью технологических операций. Для оборудования с длительным циклом особое значение имеют удержание заданного давления и контролируемая разгрузка гидросистемы перед раскрытием аппарата.

Гидравлическое и пневматическое оборудование для шахт

В проектной базе ПНЕВМАКС представлены гидравлические и пневматические решения для шахтных локомотивов, бурильных установок, подъёмных машин, рудоделителей и других механизмов подземного оборудования.

Среди реализованных работ — гидропривод подвесного шахтного локомотива, пневматические шкафы управления бурильной установкой и рудоделителем, модернизация пневмосистемы скиповой подъёмной машины и гидропривод системы натяжения проводниковых канатов шахтного ствола.

Для оборудования, работающего в выработках, опасных по газу и пыли, требования к исполнению компонентов определяются техническим заданием и нормативной документацией конкретного объекта. Технические характеристики таких решений приводятся в карточках реализованных проектов.

Фильтрация и охлаждение масла в горно-обогатительном оборудовании

Для редукторов, подшипниковых узлов и циркуляционных систем смазки ПНЕВМАКС разрабатывает отдельные контуры фильтрации и охлаждения масла. Насосная группа обеспечивает циркуляцию рабочей жидкости через фильтр и теплообменник независимо от основного рабочего контура оборудования.

Такие решения реализованы для мощных редукторов, электродвигателей, дымососов и другого оборудования продолжительного действия. Производительность контура определяется объёмом масла, требуемым расходом, тепловой нагрузкой и допустимым температурным режимом смазываемого узла.

В системах непрерывного действия могут применяться резервирование насосов и сдвоенные фильтры, позволяющие выполнять обслуживание без длительного останова технологического оборудования.

Замена и модернизация станций смазки и гидроагрегатов

На горно-обогатительных предприятиях продолжают эксплуатироваться мельницы, дробилки и другие технологические машины с гидростанциями и маслосистемами предыдущих поколений. При замене такого оборудования необходимо учитывать фактические рабочие параметры, существующие подключения, доступное пространство и состояние исполнительных механизмов.

ПНЕВМАКС имеет опыт изготовления современных аналогов станций циркуляционной смазки, фильтрационных блоков и гидроагрегатов для действующего оборудования, в том числе аналогов станций УС-63, УС-125 и других ранее применявшихся систем. Новое оборудование проектируется по фактическим параметрам механизма и условиям его эксплуатации.

Если требуется изменить не только сам агрегат, но и производительность, схему резервирования, фильтрацию, систему управления или другие параметры гидросистемы, задача относится к модернизации гидросистемы. Перед разработкой оцениваются существующая схема, фактические режимы работы и возможность интеграции нового оборудования в действующую инфраструктуру предприятия.

Реализованные проекты ПНЕВМАКС охватывают оборудование для дробления, измельчения, транспортирования, обезвоживания и погрузки сырья, а также вспомогательные системы горно-обогатительных предприятий. В карточках проектов приведены конкретные схемы, параметры оборудования и особенности реализованных решений.
