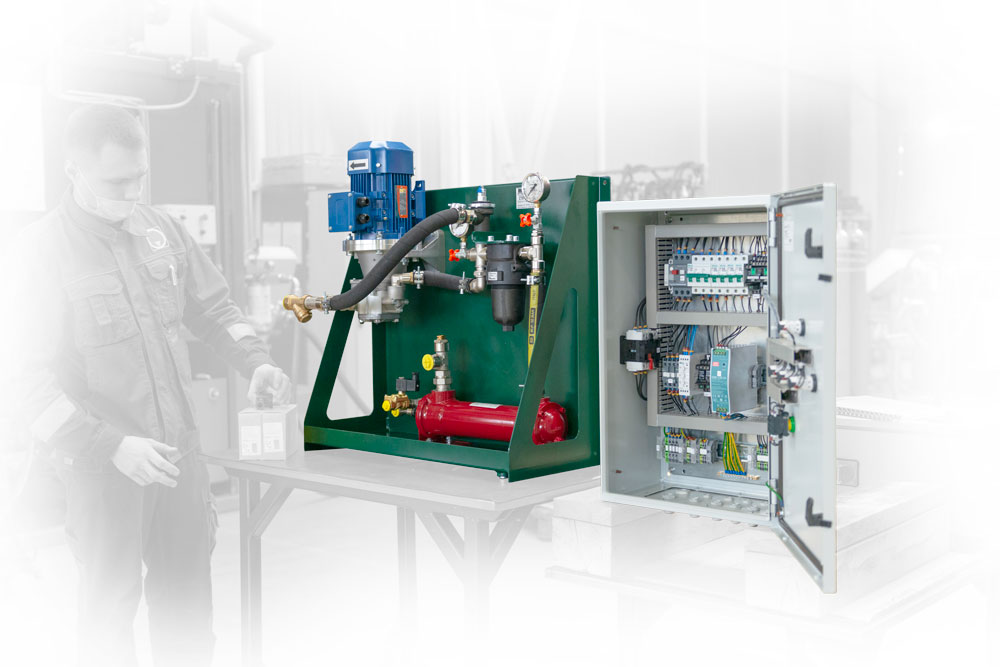

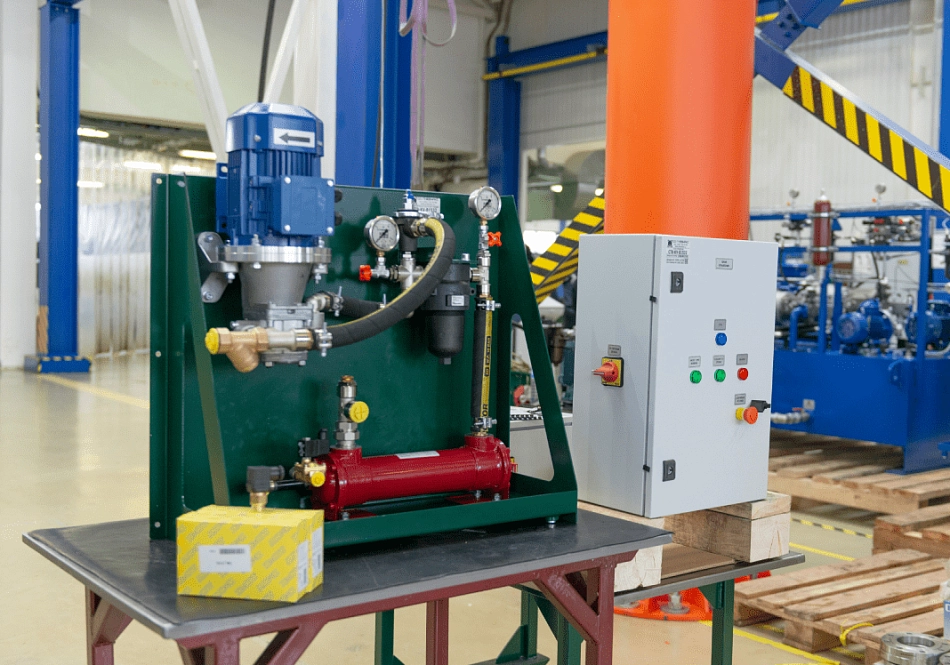

Гидростанция CTR-KV-B1532 для охлаждения смазочной системы редуктора мощностью 600 кВт

проект CTR-KV-B1532



Гидростанция CTR-KV-B1532 разработана для охлаждения масла в системе смазки редуктора мощностью 600 кВт. Редуктор заполнен минеральным маслом ISO VG 220, объём масла в картере составляет 78 л.

Штатное воздушное охлаждение редуктора выполнено в виде крыльчатки на входном валу и колпака, направляющего воздушный поток по поверхности корпуса. При продолжительной работе температура корпуса в зоне установки подшипников достигает 90–100 °C, а температура масла в картере — около 80 °C. Дополнительный циркуляционный контур предназначен для поддержания температуры масла на уровне около 60 °C.

Циркуляционный контур с водомасляным теплообменником

Масло забирается из картера редуктора и шестерённым насосом прокачивается через фильтр и водомасляный теплообменник с последующим возвратом в редуктор. Номинальный расход гидростанции составляет 10,5 л/мин, номинальное давление — 8 бар. Собственного гидробака в составе станции нет.

В водяном контуре установлен отсечной клапан с электрическим управлением. Его работа связана с датчиком температуры, установленным на линии забора масла из редуктора. Для контроля состояния рабочей жидкости гидростанция оснащена фильтром и датчиком загрязнённости фильтрующего элемента.

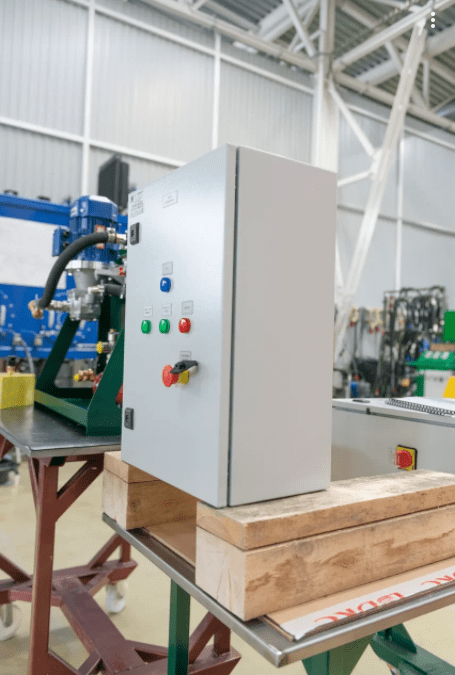

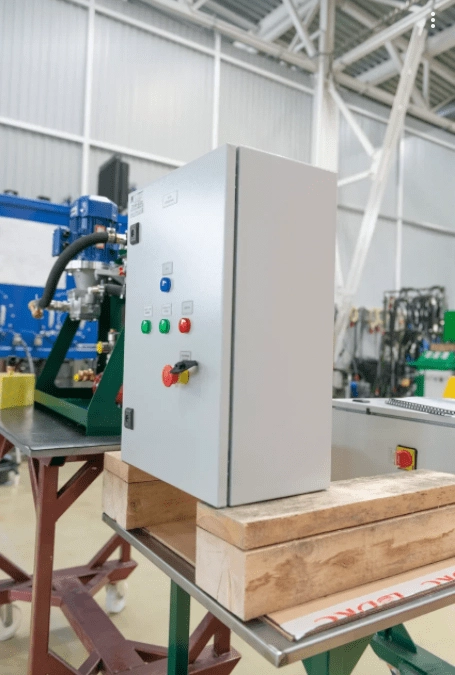

Автоматическое управление охлаждением масла

Система управления включает циркуляционный насос после прогрева масла в редукторе до 60 °C. При дальнейшем повышении температуры до 65–70 °C открывается клапан подачи воды в теплообменник и начинается охлаждение рабочей жидкости.

После снижения температуры масла система поддерживает рабочий температурный режим около 60 °C. При остановке редуктора на планово-предупредительный ремонт оборудование гидростанции обесточивается.

Компактное исполнение для ограниченного места установки

Гидростанция разработана с учётом ограничения заказчика по высоте — не более 500 мм — и предусматривает крепление к бетонной стене. Оборудование рассчитано на условия эксплуатации с мелкой пылью и водяным туманом.

При разработке использовался опыт эксплуатации циркуляционной станции охлаждения масла Flender со схожими условиями работы. В комплект поставки входят гидростанция и комплект ЗИП.

Основные технические характеристики CTR-KV-B1532

Параметр Значение
Назначение охлаждение масла в системе смазки редуктора мощностью 600 кВт
Объём масла в картере редуктора 78 л
Собственный гидробак отсутствует
Номинальное давление 8 бар
Номинальный расход 10,5 л/мин
Номинальная потребляемая мощность 1,1 кВт
Рабочая жидкость минеральное гидравлическое масло ISO VG 220
Насос шестерённый
Охлаждение водомасляный теплообменник
Температура включения циркуляции 60 °C
Температура включения водяного охлаждения 65–70 °C
Поддерживаемая температура масла около 60 °C
Контроль фильтра датчик загрязнённости фильтрующего элемента
Ограничение по высоте до 500 мм
Монтаж крепление к бетонной стене
Комплект поставки гидростанция, комплект ЗИП
