Пневмошкаф PNKV-0103 для установки бурильной шахтной УБШ-214А

проект PNKV-0103



В рамках модернизации оборудования бурильной установки УБШ-214А специалисты ПНЕВМАКС проработали существующую спецификацию гидропривода, подобрали современные гидравлические компоненты и разработали пневматический шкаф управления PNKV-0103.

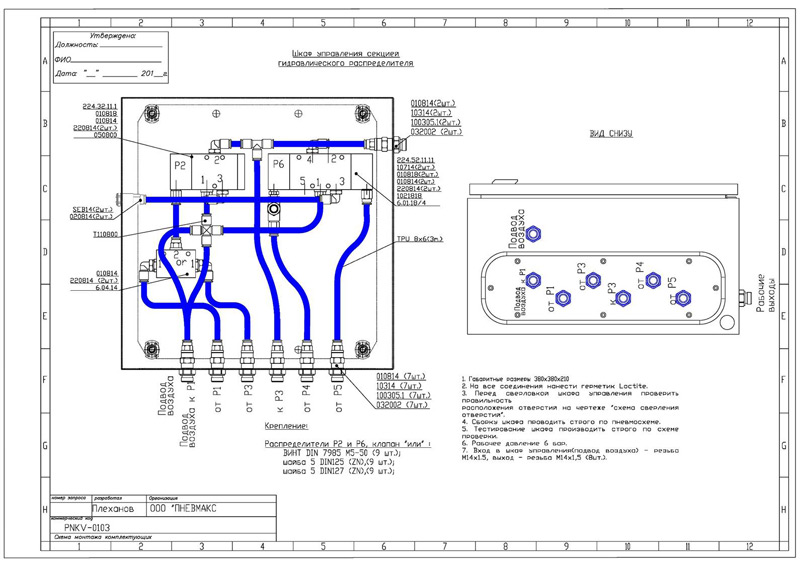

Для гидравлической части установки были подобраны и поставлены предохранительные и обратные клапаны, дроссели, гидравлические фильтры и другие аппараты. Пневмошкаф PNKV-0103 предназначен для реализации функций пневматического управления бурильной установки.

Пневматическое управление бурильной установкой УБШ-214А

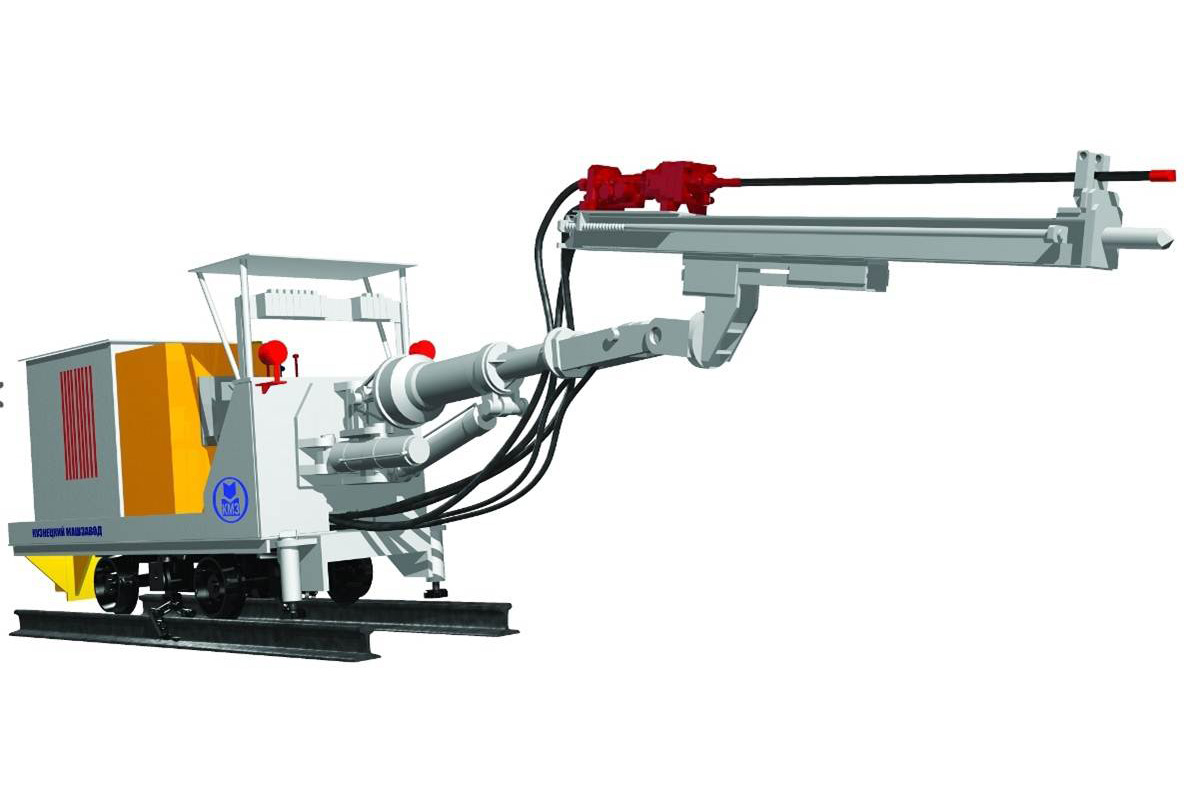

УБШ-214А представляет собой пневматическую бурильную установку вращательно-ударного действия на колёсно-рельсовом ходу. Она предназначена для бурения взрывных шпуров и шпуров под анкерную крепь диаметром 42–52 мм в горизонтальных подготовительных выработках.

Установка применяется в породах крепостью f = 4–6 по шкале профессора М. М. Протодьяконова и допускается к эксплуатации в шахтах, опасных по газу и пыли.

Состав оборудования бурильной установки

УБШ-214А оснащена пневматическим перфоратором, телескопическим винтовым податчиком и одним манипулятором. Гидроаппаратура, пульты управления, привод насоса и рабочее место оператора размещены на платформе установки.

Проект ПНЕВМАКС объединил замену ранее применявшихся гидравлических аппаратов современными компонентами и разработку отдельного пневматического шкафа управления PNKV-0103.

Основные данные проекта PNKV-0103

Параметр Значение
Оборудование бурильная шахтная установка УБШ-214А
Разработка ПНЕВМАКС пневматический шкаф управления PNKV-0103
Дополнительный объём работ проработка существующей спецификации гидропривода, подбор и поставка гидравлических аппаратов
Принцип работы бурильной установки вращательно-ударный
Ходовая часть колёсно-рельсовая
Диаметр шпуров 42–52 мм
Крепость пород f = 4–6 по шкале М. М. Протодьяконова
Условия применения УБШ-214А горизонтальные подготовительные выработки; установка допускается к применению в шахтах, опасных по газу и пыли

Есть похожая инженерная задача?
Обсудите разработку гидросистемы с инженерами ПНЕВМАКС.
