Автоматическая централизованная система смазки CTR-KV-L0055 для карьерных экскаваторов



Автоматическая централизованная система смазки CTR-KV-L0055 разработана для карьерного экскаватора ЭКГ-20. Система подаёт пластичную смазку к узлам поворотной платформы, рабочего оборудования и ходовой тележки непосредственно во время эксплуатации экскаватора.

В системе применяются пластичные смазки классов от 000 до 2 по NLGI. Оборудование рассчитано на эксплуатацию при температуре окружающей среды от −40 до +45 °C, а в специальном исполнении — от −60 до +45 °C. Для проекта ЭКГ-20 предусмотрена работа системы в диапазоне от −60 до +45 °C.

Три контура смазки узлов экскаватора ЭКГ-20

Система разделена на три самостоятельных контура. Первый подаёт смазку к подшипникам качения и шарнирам скольжения, расположенным на поворотной платформе и рабочем оборудовании. Второй обслуживает зубчатый венец и рельсы механизма поворота, реечное зацепление и направляющие скольжения балок рукояти.

Третий контур предназначен для подшипников качения и шарниров скольжения ходовой тележки. Смазка ходов гусениц в составе этого контура выделена в отдельный комплект.

Двухлинейная и прогрессивная системы смазки

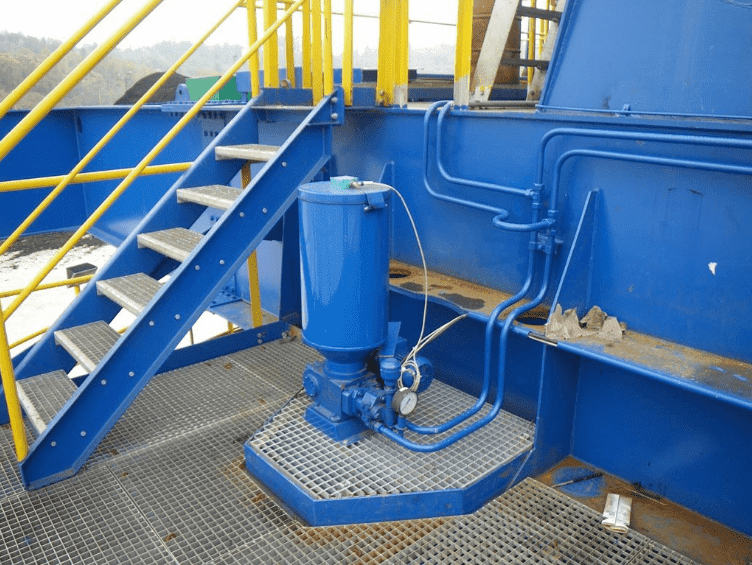

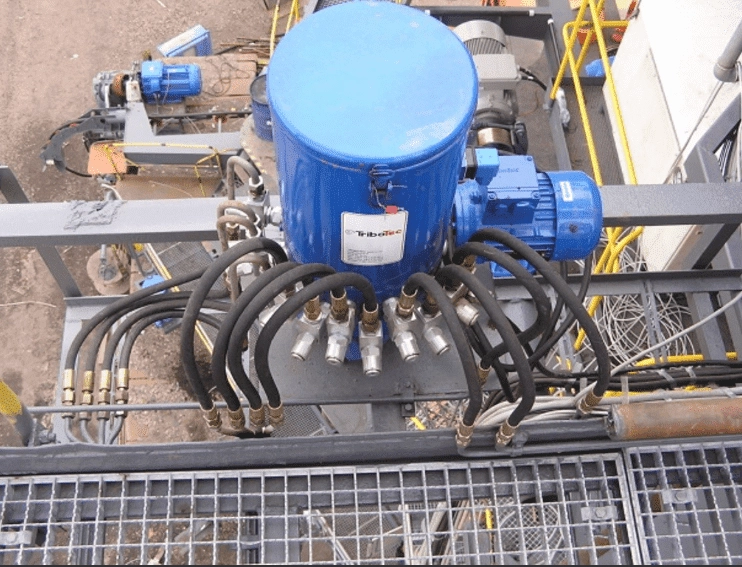

CTR-KV-L0055 объединяет две схемы централизованной смазки. Автоматическая двухлинейная система обслуживает машинное отделение, седловой подшипник и центральную цапфу. Смазывание этих узлов выполняется во время работы экскаватора по заданной программе с чередованием пауз и рабочих циклов.

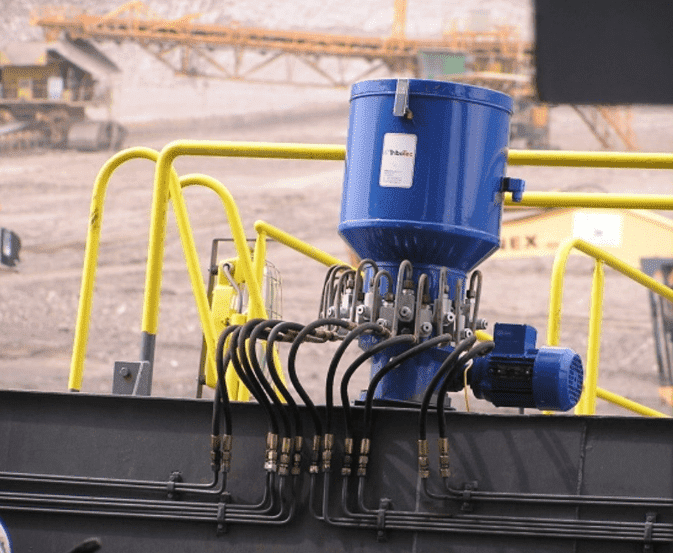

Для ходового механизма и роликового круга применяется полуавтоматическая прогрессивная система. Такая компоновка позволяет учитывать различный режим работы и обслуживания групп точек смазки в составе одного экскаватора.

Монтаж и ввод системы смазки в эксплуатацию

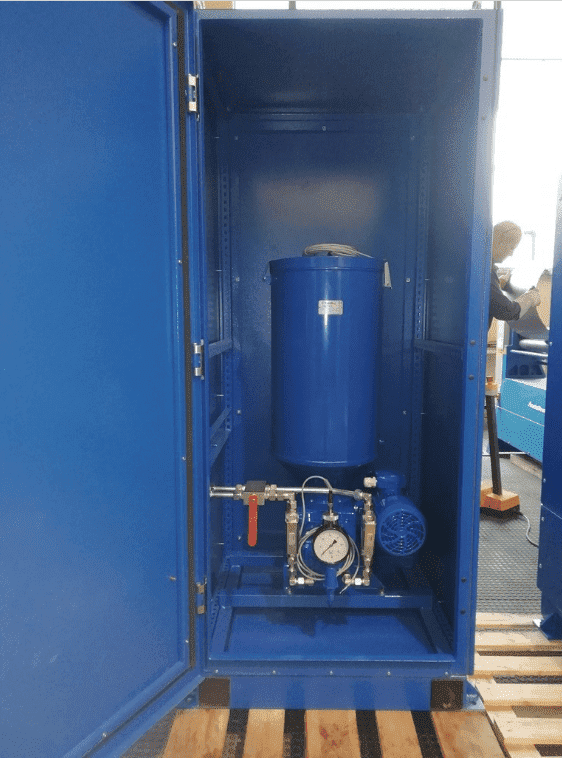

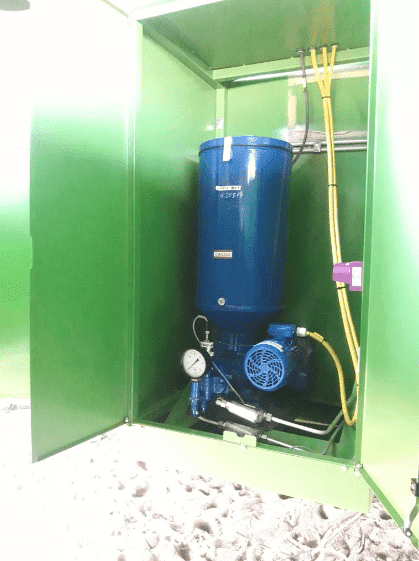

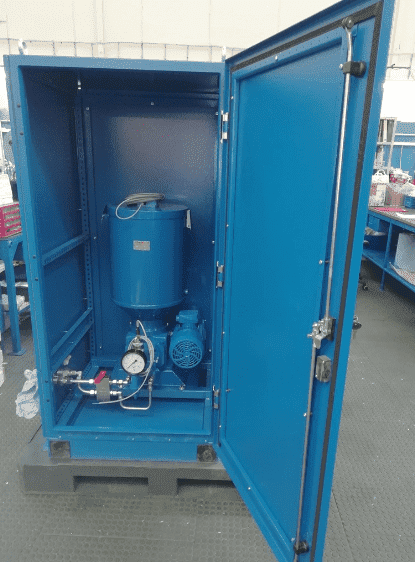

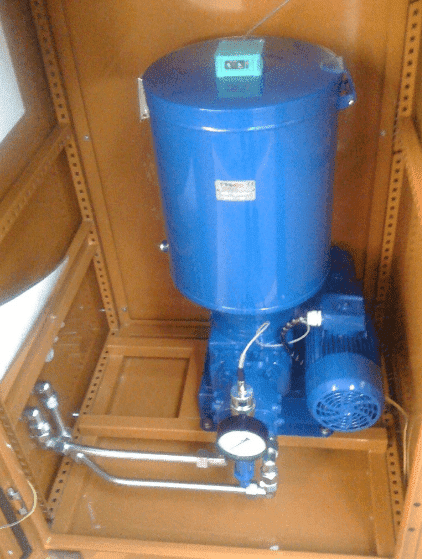

По проекту ПНЕВМАКС может выполнять шеф-монтаж системы: установку станций смазки и панелей питателей, прокладку трубопроводов, монтаж фитингов в точках смазки и подключение оборудования к энергосистеме экскаватора.

Также предусмотрена возможность проведения пусконаладочных и приёмо-сдаточных испытаний совместно со специалистами заказчика, предварительной приёмки оборудования на территории ПНЕВМАКС и обучения персонала в течение двух смен или во время холодных испытаний.

Основные характеристики CTR-KV-L0055

Параметр Значение
Объект карьерный экскаватор ЭКГ-20
Тип системы централизованная автоматическая и полуавтоматическая система смазки
Количество контуров 3
Схемы смазки двухлинейная и прогрессивная
Применяемые смазки классы от 000 до 2 по NLGI
Температура окружающей среды от −40 до +45 °C; по запросу — от −60 до +45 °C
Температурное исполнение проекта для ЭКГ-20 от −60 до +45 °C
Гарантия на оборудование до 5 лет
